- 如果一個元件的電阻隨著溫度的上升而減小,那么這個元件就具有負溫度系數。
- 如果一個元件的電阻隨著溫度的上升而增加,那么這個元件就具有正溫度系數。
- 在電阻與溫度關系圖中很容易看出溫度系數的正負極性。隨著溫度的上升,正斜率指示的是正溫度系數,負斜率指示的是負溫度系數。
半導體元件的溫度系數:正與負
發布時間:2017-09-06 來源:Scott Deuty 責任編輯:wenwei
【導讀】半導體產品具有不同類型的溫度系數。為了用好電阻或正向壓降及其隨溫度的變化等參數,設計師必須充分理解各種器件的溫度系數。本文討論了流行的功率半導體的溫度系數及其在電路中的正確處理。
半導體產品具有不同類型的溫度系數。為了用好電阻或正向壓降及其隨溫度的變化等參數,設計師必須充分理解各種器件的溫度系數。
首先解釋一下正溫度系數和負溫度系數的區別。照例,維基百科對兩者的區別做出了很好的解釋。下面是一些基礎知識:
本文將討論流行的功率半導體的溫度系數及其在電路中的正確處理。維基百科對半導體溫度系數有權威描述。
半導體電阻的負溫度系數
半導體材料溫度的上升將使載流子濃度提高,這將導致更多數量的載流子復合,從而提高半導體的電導率。電導率的提高使半導體材料的電阻隨溫度的上升而減小,形成電阻的負溫度系數。
對于基礎半導體理論,特別是基于結點的器件,比如雙極結型晶體管(BJT)和二極管,這是完全正確的。然而,像MOSFET和IGBT等元件事實上有電阻性溝道,會影響溫度系數的行為。
在工程技術學校,半導體理論總是從半導體結點產生的具有不同p和n濃度的能隙開始講起。通過將能量注入半導體,電子獲得熱能,進而補充電子能量,這樣傳導時就要求更少的正向偏置電流。同樣,當阻斷電壓時,二極管結點的漏電流隨溫度上升而增加。在一個功率因子校正電路中我首次親眼看到一些600V硅肖特基二極管開始碎裂。隨著它們的快速擴張,波形呈熔巖燈式擴張。幸運的是,在危險發生之前我切斷了電路。只要提一下摩托羅拉不再開展半導體業務就能夠理解了。下面來看圖吧。

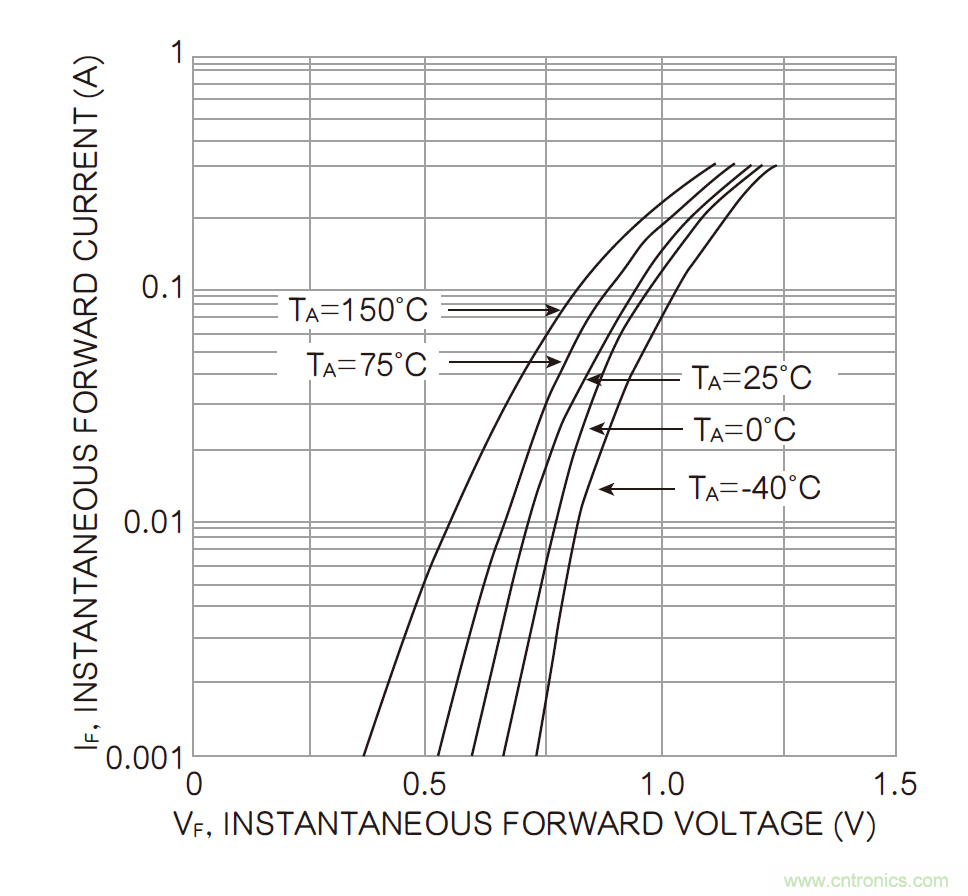

從圖1中可以看出,正向電壓隨溫度上升而下降。正向電壓的這種改變是可預測的,因此經常作為測量獨立器件結點溫度的一種方法。
圖1:正向電壓隨溫度上升而下降。
前面提到的溫度系數趨勢與硅有關。碳化硅(SiC)和氮化鍺(GaN)等較新材料的溫度變化與硅有很大區別。
至于MOSFET,它們有著如圖所示的正溫度系數,其中的Rds(on)隨溫度上升而增加。這是由MOSFET基底本身的電阻和器件的厚度造成的。更厚的器件可以承受更高的電壓,因此具有更高的導通電阻。
圖2:導通電阻 vs 柵-源電壓。
MOSFET電阻隨溫度上升而增加并不全是壞事。它能幫助平衡并聯的MOSFET之間的電流,因為電流總是流向具有最小電阻的路徑。
IGBT其實是一種介于BJT和MOSFET之間的混合器件。IGBT的IG或絕緣柵極部分指的是觸發器件的MOSFET;BT指的是雙極晶體管(實際上是其中兩個),用于傳導大部分電流。從下面的IC與VCE圖中的IGBT曲線可以看出這一點,它不像MOSFET那樣提供基于電阻的圖形。注意斜率改變處的交叉點。
圖3:IC與VCE圖中的IGBT曲線。
銅具有正溫度系數,其電阻隨著電流的增加而增加。下面是我從參考文獻中引用的一段文字,它對此進行了很好的闡述:
“對導體而言,當溫度上升時電阻會增加,因為電子與振動原子碰撞得更頻繁。這會減少電子的漂移速度(因此電流會減小)。所以導體電阻具有正溫度系數。”
來自主要功率電路元件的溫度系數影響會提高或降低效率。此外,它們會改變元件的溫升。理解這些行為將有益于設計的可靠性和性能。
本文轉載自電子技術設計。
