在大部分的測量測試系統中，接地的性質基本上可以分成四類：



1、電氣接地：原本是電路與大地之間的導電連接。但是，在電子設備制造業中，這個詞的意義已經放寬成用作零電壓參考的一個點或幾個點；



2、電源地：提供儀器工作所需電源的電流的返回路徑；



3、信號地：所有信號電流的參考點和返回路徑；



4、屏蔽地：通常是儀器的金屬外殼以及電纜的屏蔽。



一個良好的接地系統，會給測量上減少很多不必要的麻煩，儀器設備要正常使用必須保證良好的接地，良好的接地有多種目的，有最求安全的，有追求電路穩定的，主要有如下幾點：



1、將機器接地，在漏電情況下可以使儀器殼體不會帶電，使用更加安全；



2、建立一個零電壓基準點或者一個回路路徑給整合在一起的各訊號，以達正常測量目的；



3、接地良好可以有效屏蔽電場和磁場的干擾，包括外界對儀器的干擾，儀器電源對測量的干擾，儀器對外部的干擾。

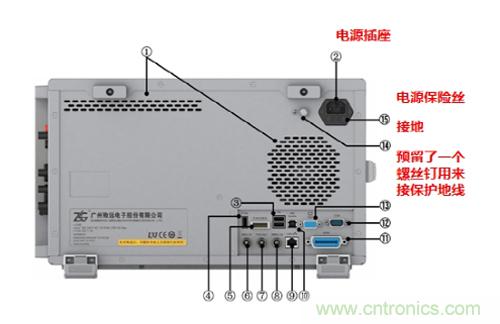

為了更好的接地，所以在儀器設備的制造中往往會預留專門的接地端子來接保護地線。

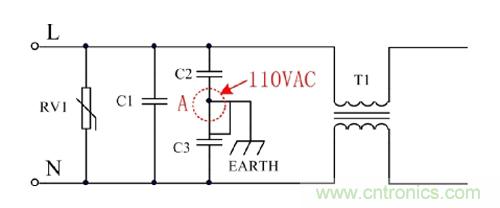

儀器類產品AC電源端口電路中EARTH與產品金屬外殼相連，一旦出現接地不良時，產品金屬外殼上將存在110VAC高壓。



C2和C3為安規電容，當失效后擊穿不會短路，而是斷路，確保了安全。





以一個實際舉例來說明下不接地線危害：

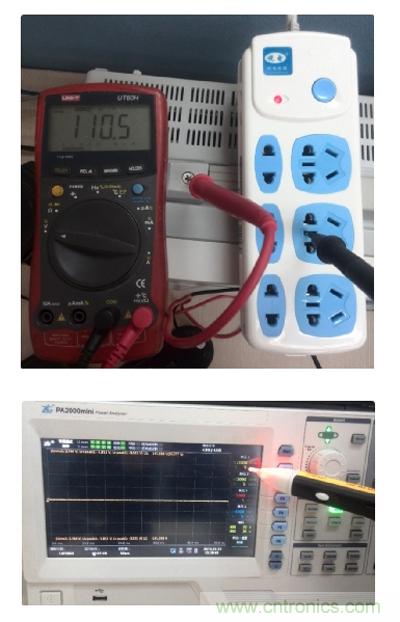

故意減掉PA2000mini功率分析儀的地線，這時候儀器處于接地不良的狀態，機殼會帶110V電壓，會發生觸電危險！



推薦使用感應式試電筆進行檢測。







雖然功率分析儀設備通道間都是帶有隔離的，但根據物理規律，兩個絕緣導體之間會形成電容，高頻信號是可以通過的，接地不良，會導致外部的干擾竄到機器內部，如果此時干擾過大，而機器通訊正好處于重要數據傳輸時，將會影響機器內部通訊，輕者導致測試不準確，嚴重則導致機器通訊中斷。

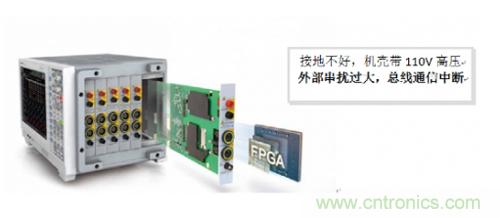

在接地不良的情況下，給機器大規模的干擾模擬，最終導致機器通訊失敗，主機與子卡間的PCIE通信異常。





相信大家看到以上舉例對接地的危害也有了一定的理解，雖然我們是以功率分析儀來舉例的，但儀器設備都可以一致看待，如示波器、電源等。



儀器產品接地注意事項



針對接地危害，我們可以總結出如下經驗：



1.電源線使用原配原包裝的電源線；



2.上電前請萬用表確認排插或電源插座的PE端連接性良好；



3.凡存在保護端子的產品必須將保護端子與大地連接；



4.接地線盡量不能超過1m，接地線越粗越好；



5.多個系統共地時，盡量采用沒有共阻抗的單點接地，避免共阻抗干擾。
