（10）



從所需的壓降，考慮180μF電容和想要的14.3m?輸出阻抗，我們可估算出需要的交越頻率是：



（11）



有些人會反對，認為這是對小信號的近似分析，大信號響應將不同。這是事實，但經驗表明，最終的結果與計算相近。當然，當存在ESR和ESL（寄生電感），結果大大不同，但這第一階的方法是個有意義的起點。此外，此方法分析表明將交越頻率與通常建議的Fsw/5或Fsw/10相比，往往是荒謬的。



我們選擇了62kHz的交越頻率fc。為了補償這種轉換器，我們首先需要功率級的動態響應，這是分析的出發點。有幾種方式：a）使用控制到輸出的傳遞函數H(s)并由此得出波德圖）b) 用平均模型建立一個仿真設置 c）在實驗室建立一個原型和用網絡分析儀提取響應 或d）用Simplis?或PSIM?建立開關模型和提取交流響應。我們采用了策略b）如圖13所示。

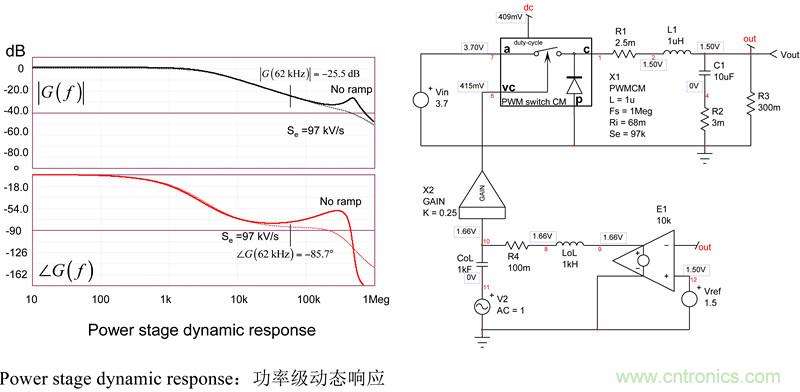

圖13：平均模型幫助我們很快建立電流模式轉換器



從幅值圖，我們看到，如果我們想要62kHz交叉頻率，中頻帶增益必須是25.5dB。如果我們目標是70°相位裕度，在交越處約86°的相位滯后需要以下相位增量值：



（12）



從Mathcad?表的計算表明，一個極點位于291kHz，而零點將位于13.2kHz。根據（8），必須選擇一個50 MHz的GBW放大器。查閱各種運放的數據表，我們發現LT1208具有典型的7k開環增益（約77dB），可降到2k（66dB）為最小值。其典型增益帶寬積為45MHz，在電源?5V時，降至34兆赫。因此，低頻極點位于34兆赫/7k，約4.8kHz處。

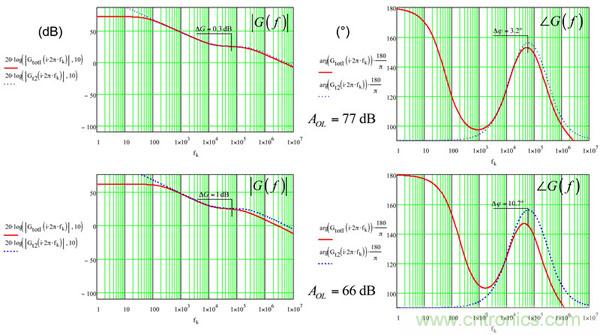

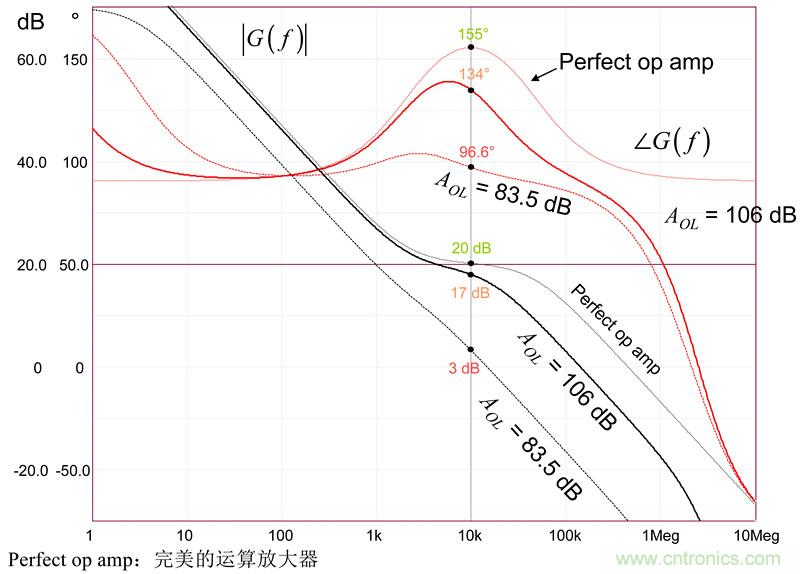

圖14：開環增益色散會影響到最終有效的相位增量



圖14所示為兩個不同的開環增益的type-2波德圖。77dB提供45 MHz GBW和色散很小。當AOL降至66dB（最低規格），增益色散仍可接受，但相位增量偏離目標10.7°。





我們現在可以實際模型（至少有AOL與兩個極點）閉環和捕獲選定的運算放大器的特點到我們現在更新的的仿真原理圖。

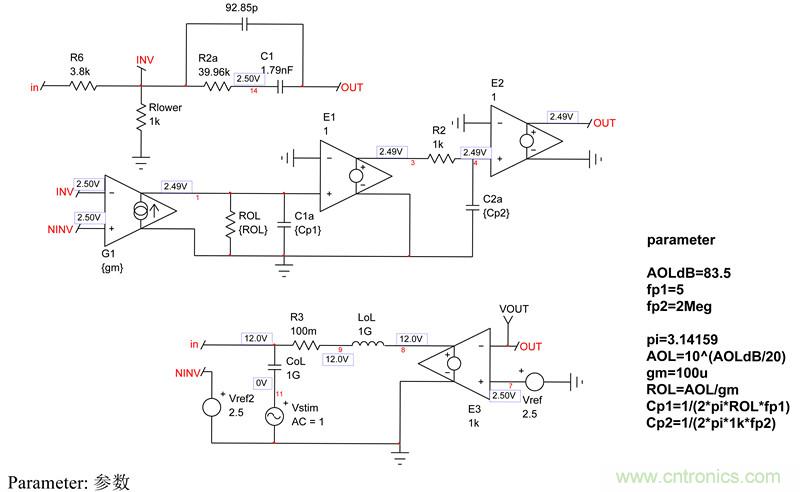

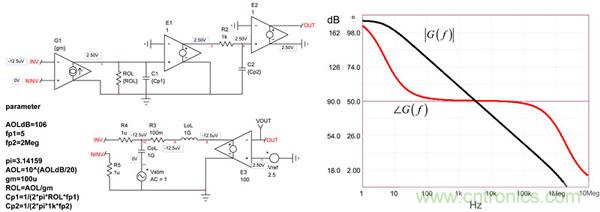

圖15：運算放大器現在有低頻和高頻兩個極點



由該圖，我們可繪制開環增益T(f)，并看到開環的變化如何影響動態響應。結果如圖16所示。正如預期的那樣，交越頻率和相位裕度出現一些色散。

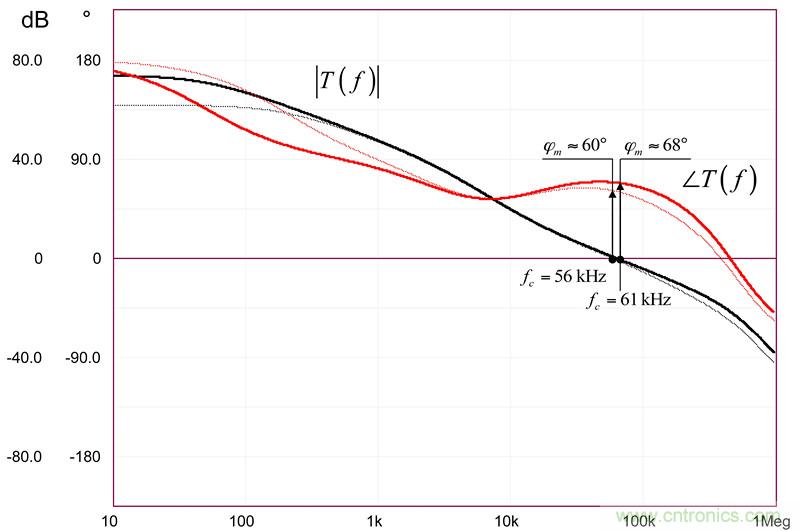

圖16：動態響應受開環增益變化的影響。在最壞的情況下（66dB AOL），相位裕度下降到60左右°，是可接受的（虛線）。



由圖15仿真電路，我們可運行一個瞬態負載階躍，并檢查兩個不同開環增益的響應。結果如圖17所示。

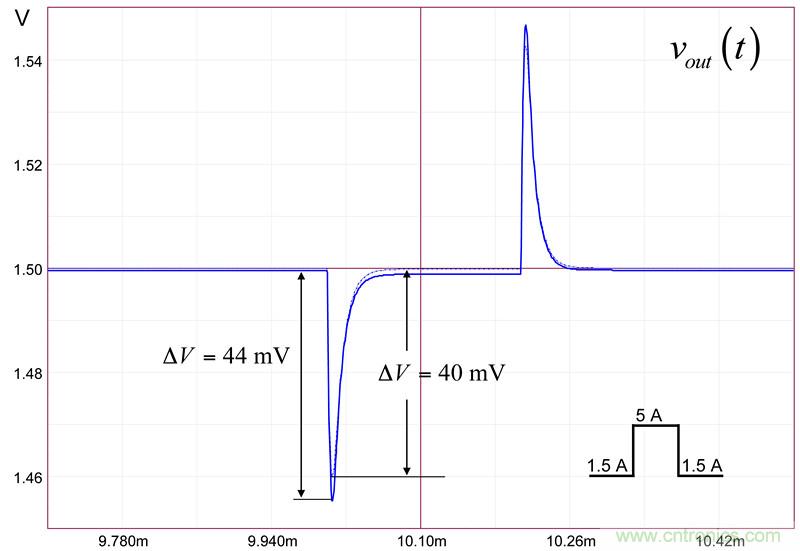

圖17：最低的開環增益有44mV的偏差而典型值導致壓降40mV（虛線對應于66dB AOL）



該壓降在兩個開環增益值的規格范圍內。當然，這是個簡化的方法，考慮到運算放大器的誤差電壓偏差（1.6 V），壓擺率必須是整個分析的一部分，其影響對瞬態響應的評估。





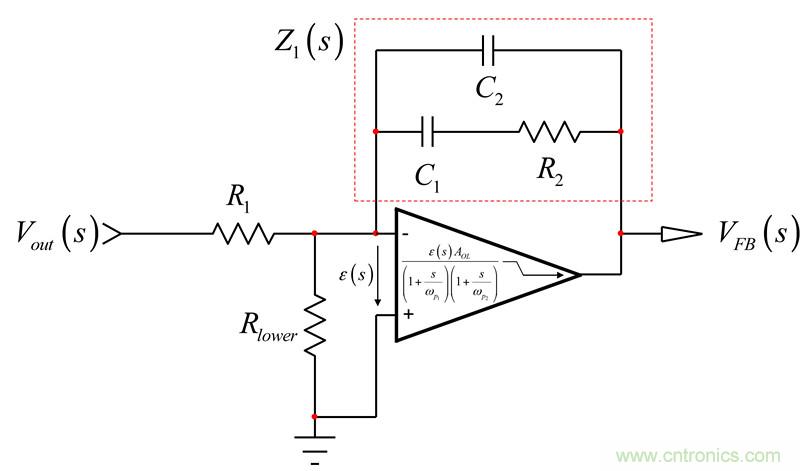

第二部分介紹了運放動態響應對補償器性能的影響。當需要大帶寬時，您不可再忽視這些對補償器的動態響應的作用?？梢詫⒛胍耐昝赖膖ype-2響應與所選擇的運放的開環幅值圖疊加，并看看是否重疊。然而，我們已看到的一種情況是，不重疊最終導致一個顯著的相位增量失真。通過運算放大器開環響應和完美的type 2開環響應之間的顯著差距，您可選擇增益帶寬積，并以給定的公式檢查它如何影響所需的響應。一個全面的穩定性分析，必須通過影響所有元件容差考慮整個環路增益，包括運算放大器的內部。通過（6）中完整的type-2傳遞函數，您就可以進一步分析。

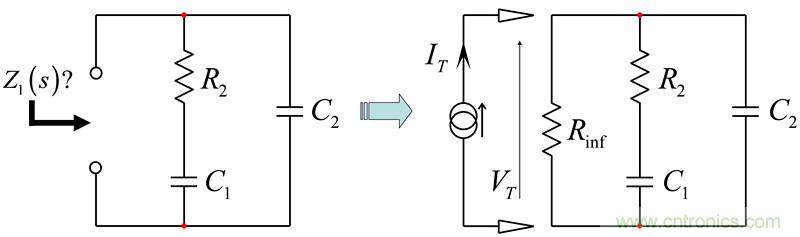

為確定由（7）給出的阻抗，我們可以充分應用快速分析技術。原理圖如圖18所示。為了獲得阻抗，我們將電流源IT注入到電路環路。IT是激勵而VT是響應。我們想要的傳遞函數是將響應與激勵聯系起來的關系。為了便于分析，我們?cè)跍y(cè)量終端裝上了假負載電阻Rinf。我們將馬上看到其中的原理。



圖18：有兩個電容，這是個二階電路。



這類回路的傳遞函數可表示為以下形式：



（13）



對于二階系統，我們可以證明分母遵循下列公式：



（14）



?1和?2是所有儲能元件(C和Ls )保持在直流狀態（電容開路，電感短路）時獲得的時間常數。 表示在時間常數1（上標數字）的元件處于高頻狀態（電容器短路，電感開路），同時確定在時間常數2的元件端的電阻。相反的， 表示在時間常數2（上標數字）的元件處于高頻狀態（電容器短路，電感開路），同時確定時間常數1的元件端電阻。然后將這些時間常數組合，成為如（14）的D（s）。



首先，我們看看S = 0時，儲能元件端的電阻。在直流狀態下，我們讓所有電容開路和電感短路（如果有的話）。在開始任何類型的分析(.TRAN 或.AC)前，確定偏置點時，SPICE也同樣這樣做。我們想象如果我們移除電容器，輸入端阻抗由Rinf決定，因此它的存在避免了無法衡量的項：



（15）



然后，我們確定每個電容器端提供的電阻R，而其對應于非直流狀態（斷開或從電路中移除）。我們繪制出圖19。時間常數由?= RC定義。



圖19：您現在評估每個電容器端在直流狀態（從電路中移除）時所提供的電阻



無需寫一行代數，我們就可以檢查圖形和“得出”電容器端的電阻。我們有:



（16）



和



（17）



有了直流時間常數，讓我們確定更高的頻率，如圖20所示。對于 ，電容C1短路，您看看電容C2端的阻抗。



圖20：電容C1短路，C2端的電阻是多少？



時間常數直接等于：



（18）



如果我們?cè)u(píng)估 ，將發現：



（19）



我們將所有項組合形成D(s)：



（20）



分子可以通過檢驗得出。如果您還記得我在第一部分所說的，當一個特定的S值使變換后的回路無響應（即C替換1/SC）時，會找到零點。在圖18中，響應是VT，由電流源測量。當VT變?yōu)? V，電路中一定出現了轉換的短路。如果是這樣，那么：



（21）



如果是這樣，那么：



（22）



一切都已妥當，完整的傳遞函數如下所示：



（23）



在分母中，提出Rinf，得到：



（24）



簡化，令Rinf接近無窮大。最終的表達式為：



（25）



如果您現在將分子中的R2C1提出，會得出分子中有倒數的所謂的低熵表達式：



（26）



可用下列公式進一步調整：



（27）



（28）



（29）



（30）



首項（28）仍然含阻抗，但不再是S=0時的值。它是您在圖21中看到的平坦區或中頻帶電阻，我們匯集所有表達式來測試它們的個別響應。它們都是相同的。

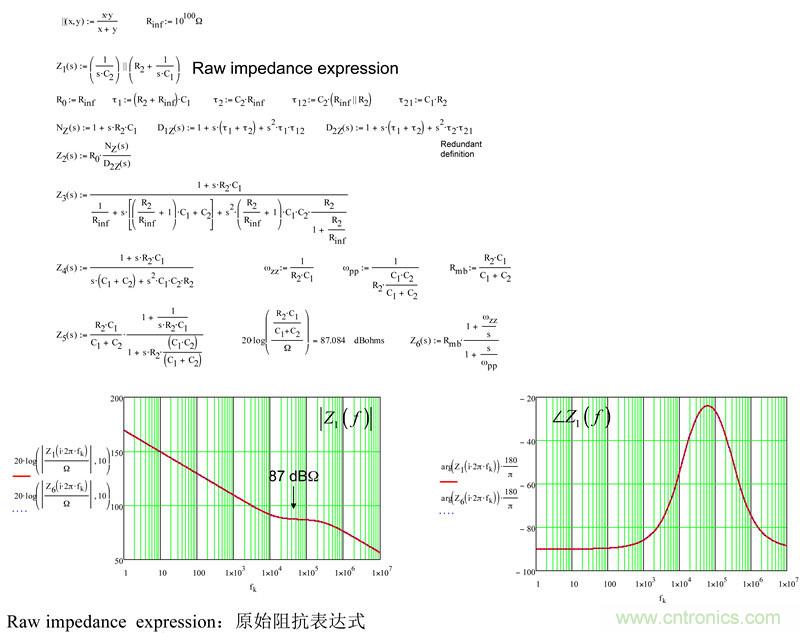

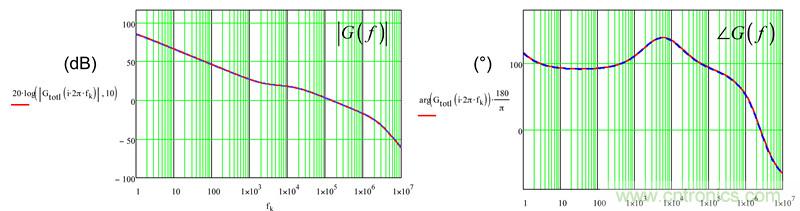

圖21：Mathcad?確定原始表達式和最終表達式相同



快速分析電路技術展示了如何將電路分解成小的個別的草圖，并單獨解決每個草圖。若可檢測，很快就能得到結果，和得出有條有理的形式。這是這種方法的強大之處，我鼓勵您掌握這技巧，因?yàn)樵诖_定復雜的傳遞函數時，時間優勢是很重要的。 為激發您的興趣，請看圖22。您看到一個type-3補償器。無需寫一行代數，我可以告訴您，當Z1和Z2分別轉化為短路和開路時，響應VFB消失。（26）已評估了Z1，并提供一個零點，等于：



（31）



為了防止激勵Vout形成響應VFB，還有個選擇是Z2開路。換句話說，對于s = sz2，阻抗表達式不再有分母。

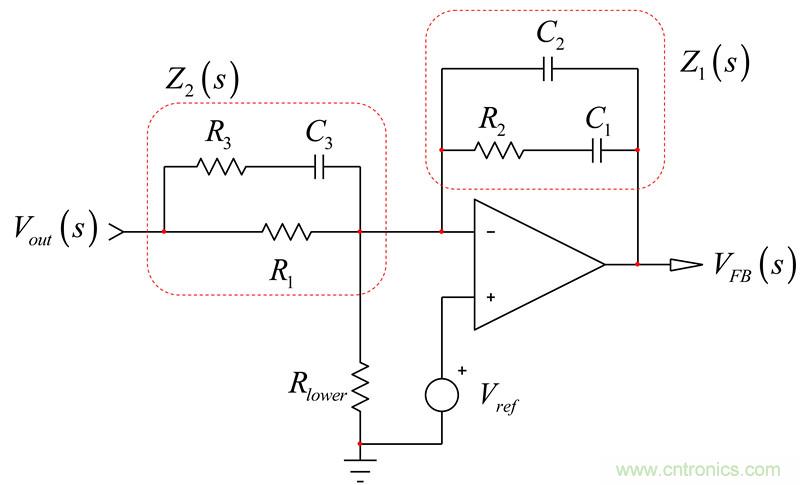

圖22：type-3電路是三階有源濾波器



為確定Z2的阻抗（孤立于整個電路），我們可以想象一個電流源與R1并聯，如圖18的右圖。s = 0時，您“看到”電流源兩端的阻抗是R1（C3處于直流開路狀態）。當激勵（電流源）減至0A（一個0-A電流源從電路消失）時，時間常數是C3兩端的電阻R，數倍于C3。簡單地表示為 。我們不需要分子，因?yàn)槲覀冎粚?duì)分母的根感興趣。然而，如果您也想要分子，那么與我們分析Z1的架構相同。如果R3和C3短路，電流源的響應VT消失。只要組合這些數據，就有：



（32）



要取消分母，并讓這個阻抗大小接近無窮大，您必須解得：



（33）



從而



（34）



因此，起媒介作用的type 3傳遞函數是：



（35）



其中：



（36）



（37）



（38）



作者：Christophe Basso，安森美半導體公司
