DIY:讓你的3C裝置更耐用!

發布時間:2017-02-21 責任編輯:sherry

【導讀】最近我就遇到一個讓人充分體會那種「沮喪」的狀況:我想要幫我筆記本電腦的迷你鼠標換一條短一點的互連纜線;雖然我也有無線鼠標,但總是會找不到它的USB接收器,所以還是決定要改回去用有線鼠標。你會自已動手為電子產品做一些強化措施,讓它們更耐用嗎?

我很「尊敬」電纜與連接器等零組件,這些互連組件總是被要求做很多事,而且在很多情況下是被「狠狠虐待」,畢竟就算有很多好用的無線技術,我們還是會基于訊號完整性、抗干擾性能或是個人偏好等等因素而采用有線方案。

如果我們要「有線」,基于其任務考慮,很重要的是得確保這種互連方案的可靠度;硬件故障──特別是間歇性故障──當然就會讓人非常沮喪而且會產生不良后果。

最近我就遇到一個讓人充分體會那種「沮喪」的狀況:我想要幫我筆記本電腦的迷你鼠標換一條短一點的互連纜線;雖然我也有無線鼠標,但總是會找不到它的USB接收器,所以還是決定要改回去用有線鼠標。

我想用個小一點的鼠標,而且纜線長度比一般的(大約3呎/1公尺)短一點、電纜本身也不那么粗的;于是當我看到一種纜線可伸縮的迷你鼠標正在大特價,馬上興奮地買了兩個。

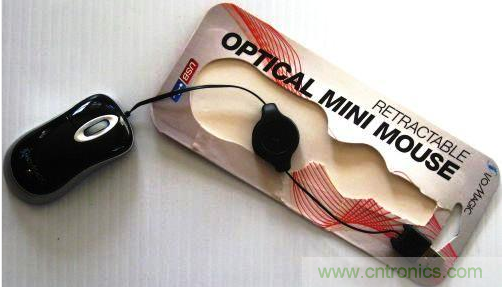

就是這種I/OMagic制造的迷你鼠標
就是這種I/OMagic制造的迷你鼠標

不過就在我開始用其中一個的時候,我發現它有優點也有弱點,主要是因?yàn)樵谑髽?biāo)端以及USB接頭端都缺乏任何一種形式的「應力釋放」(strain relief),我確信那種纖薄的電線束撐不了太久,因?yàn)椴坏珪?huì)被直接拉扯,在兩端的連接處也被劇烈彎折。

那條超薄、扁平長方形狀的鼠標線厚度與寬度只有大概1×2.5 mm,所以里面的線路應該會非常細,斷裂也不可能修理;假設它可能還會有殘存的一點「根」可以做為連結。

為了防患未然,我決定采取大多數工程師可能會采取的行動──嘗試預先改善這種情況;畢竟如果這些脆弱的裝置無法在現實世界使用太久,仍然是一種損失。于是我花了一些時間仔細檢視其狀況,然后在鼠標線的兩端用不同的方法做加強。

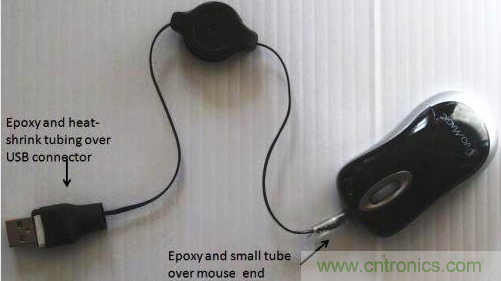

以不同策略在鼠標線兩端加強
以不同策略在鼠標線兩端加強

在USB連接器那一端,我在連接器出口處的纜在線包了環氧樹脂,所以纜線的絕緣對連接器本身會有應力釋放,這有助于保護直接拉扯,但是對于彎折沒有幫助;所以我在連接器本體上套了一個大約1寸長的大直徑熱收縮管(我真的很愛這種管子!),只要用吹風機加熱,它就能收縮并耐受不那么劇烈的彎折。

在連接鼠標的那端我用了比較不同的方法,一開始也是在從鼠標本體伸出的線包上環氧樹脂,小心不讓鼠標的按鍵沾到。至于電線彎折的部分,我則是找了一支用完的鋼珠筆(你難道不會留下這些小東西以備不時之需?),然后把筆芯拿出來,發現那根管子直徑大約是纜線厚度的兩倍;然后我剪了大約半?yún)奸L(zhǎng)度,把整條管子縱切,把它套上纜線。

然后將那截筆芯滑至抵住鼠標本體,再用環氧樹脂包起來,并讓它跟鼠標本體黏在一起;這種布置能消除緊密彎折的電纜應力,避免因反復彎折導致的內部斷裂。

現在我相當滿意以上自己動手布置的應力釋放方案,雖然也不確定這能撐多久,但至少應該能比什么都不做好得多;而如果鼠標線真的斷了,無論是內部線路、外部絕緣或是整條都斷了,我應該還是能藉由它殘存的一點「根」、動點小手術來修理它,或許還能換一條厚一點、應變釋放設計更好一點的線。

你有沒有像這種預期電子產品可能會發生小故障,然后自己想辦法動手做了些防范措施的經驗?歡迎跟我們分享!
