【導讀】電源紋波測試在電源質量檢測中是很重要的一項參數，但是怎么準確的測量電源紋波卻成了工程師心中的一道難題，到底怎么樣才能攻破這個難題呢？其實，眾里尋它千百度，暮然回首，方法就在燈火闌珊處。
由于直流穩壓電源一般是由交流電源經整流、濾波、穩壓等環節而形成的，這就不可避免地在直流電壓中多少帶有一些交流分量，這種疊加在直流穩電壓上的交流分量稱之為紋波。
一、不正確的紋波測試
在ZDS2024 Plus示波器中接入一個3.3V的電源信號，探頭檔位使用X10檔，進行電源紋波的測量，點擊【Auto Setup】之后，經過調解水平時基，垂直檔位和垂直偏移，可以得到如下圖1所示。

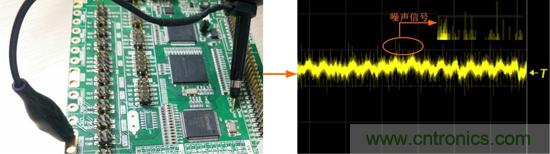

圖1.不正確的紋波測量方式
從圖中可以看出，所測的波形夾雜著許多的噪聲和雜波，直流、交流波形混在一起，沒辦法清晰的觀察紋波，導致無法準確的測量紋波的值。很多工程師測量紋波出現這種情況是因?yàn)闆]有掌握正確的紋波測量方法。
二、正確的電源紋波測試方法
1、首先探頭要選擇合適的檔位，如果電壓比較大，或者對帶寬要求比較高的情況下可使用X10檔，普通情況下建議使用X1檔，避免不必要的噪聲衰減影響紋波的測量。

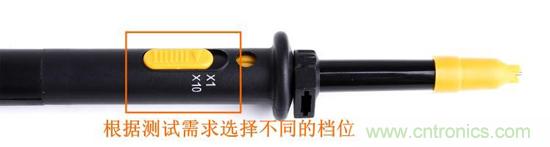

圖2.探頭檔位選擇
2、紋波屬于是交流成分，所以“通道耦合”方式可使用“交流”方式，限制直流信號的輸入，如圖3所示。
3、可適當?shù)氖褂?ldquo;帶寬限制”功能，可選擇“20MHz”帶寬限制，將不必要的高頻噪聲濾除，如圖3所示。

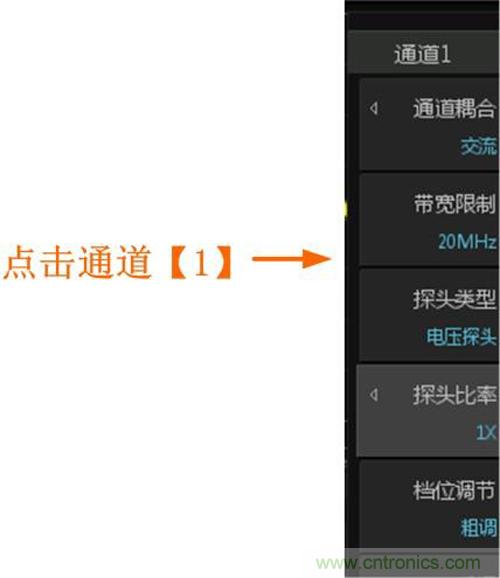

圖3.通道界面參數設置
4、除此之外，更重要的一點就是要避免電磁輻射等對信號的干擾，所以在測量時建議使用“接地彈簧”接地，避免長接地線帶來的不必要干擾。

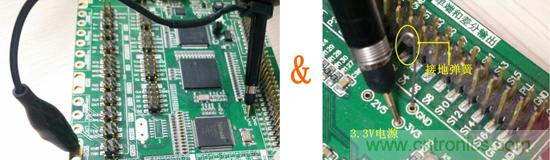

圖4.接地的方式的對比
5、觸發方式可以選用邊沿觸發，觸發模式可以在Auto/Normal狀態下均可。
6、適當調整水平時基，垂直檔位和垂直偏移，使波形信號在屏幕的中央以較好的效果顯示。
具體捕獲的紋波如下圖5所示。

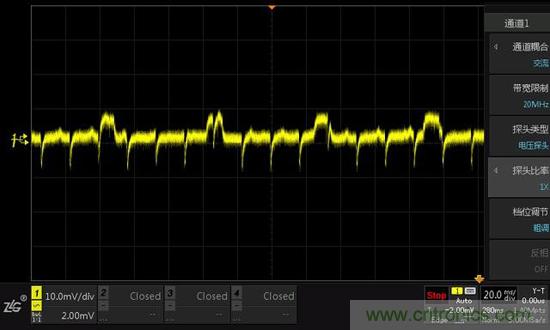

圖5.正確捕抓的紋波
從圖5中可以看出，正確的紋波測量方式可以清晰的捕抓到正常的紋波，減少了不必要的噪聲和雜波對紋波的影響，基本上就是一條干凈的紋波了，在這樣的基礎上進行電源紋波測量，可以更精確的測量紋波的值，進而準確估測電源質量。
紋波測試一般以峰峰值來表示，具體可以使用【measure】進行自動測量，如下截圖ZDS2000系列示波器，能支持51種真正意義的參數測量統計功能，基于全存儲深度的基礎上測量紋波的參數，或者也可以使用“一鍵光標”進行手動測量，如下圖6所示。

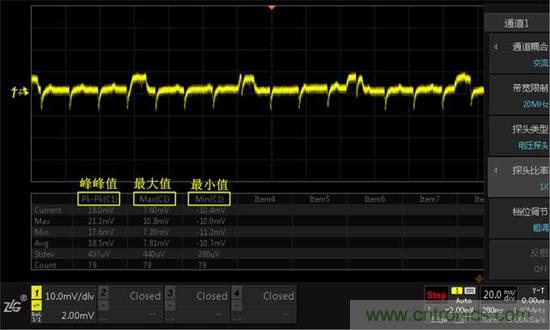

圖6.紋波的測量數據
三、測量結果分析
從測量中可以看到，本次電源紋波的峰峰值為18mv，Intel在ATX12V規范中規定，+12V輸出紋波峰峰值不得超過120mv，+3.3V與+5V紋波峰峰值不得超過50mv，紋波越小電源質量就越高。
