【導讀】隨著汽車和工業電力需求的增加，針對多相及基于模塊化設計的需求也在增加。多相或多模塊電路板的設計過程繁冗而耗時。在這篇AlTIum技巧文章中，將介紹如何輕松復制、粘貼現有原理圖和布局，來創建多相或多模塊設計。
步驟1：在AlTIum中建立一個簡單的降壓轉換器原理圖（圖1）。
圖1：AlTIum原理圖

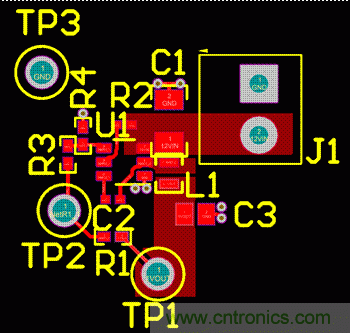

步驟2：更新印刷電路板（PCB），并布局組件。按照常規方法多邊形灌銅，并連接所有的網絡（圖2）。
圖2：AlTIum中的布局
步驟3：通過點擊和拖動選擇想要復制的組件；然后右鍵單擊并選擇復制（圖3）。
圖3：步驟3的屏幕截圖
復制后，Altium會要求提供一個參考點；點擊一個特定組件。
步驟4：如圖4所示，在現有組件旁粘貼新組件。Altium將在每個參考標志旁添加“_1”，表示它是一個復制的組件。
圖4：Altium中顯示復制組件的布局
現在，已成功將組件復制到布局中，需在原理圖窗口執行同樣的操作，然后鏈接組件。

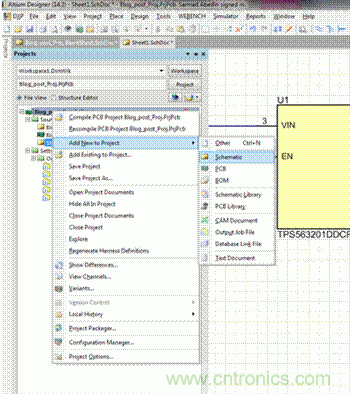

步驟5：在Projects（項目）窗口中右鍵單擊該項目名稱，然后單擊Add New to Project（添加到新項目）；然后單擊Schematic（原理圖）（圖5）。系統將提供一個新原理圖表格，以便將組件復制到該表格中。
圖5：步驟5的屏幕截圖
步驟6：將圖1中的原理圖復制粘貼到新工作表。必須將“_1”添加到所有新的組件，然后才能將原理圖與當前布局鏈接。操作時，可以使用Altium中的Smart Edit（智能編輯）選項。
步驟7：右鍵單擊U1（新表），然后選擇Find Similar Objects（查找相似對象）（圖6）。在彈出的菜單中點擊確定。
圖6：步驟7的屏幕截圖
Altium將突出顯示原理圖上的所有組件，并打開SCH Inspector窗口。
步驟8：單擊Component Designator（組件標示符）右邊的“。。.”按鈕（圖7）。
圖7：步驟8的屏幕截圖
步驟9：在Smart Edit（智能編輯）窗口中，單擊Formula（公式）選項卡（圖8）。
圖8：步驟9的屏幕截圖
步驟10：在應用公式字段中，鍵入“！+‘_1’”（不加引號），然后單擊確定（圖9）。
圖9：步驟10的屏幕截圖
Altium將把“_1”添加到現有的參考標志符?，F(xiàn)在將匹配布局（圖10）。
圖10：修訂后的原理圖

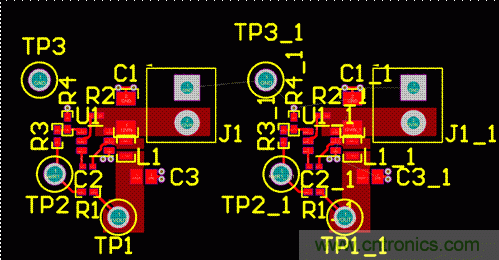

步驟11：在原理圖窗口，更新PCB（設計》更新），查看網絡是否出現，如圖11所示。
圖11：Altium中修訂后的布局
您還須將“_1”添加到不想與之共享模塊的任何網絡。遵照相同的Smart Edit（智能編輯）程序。
步驟12：右鍵單擊任何網絡標簽。選擇Find Similar Objects（查找相似對象），然后單擊確定（圖12）。Altium突出顯示所有網絡后，單擊關閉想共享模塊的網絡，比如VIN等。
圖12：步驟12的屏幕截圖
步驟13：在SCH Inspector窗口中，單擊Text（文本）右側的“。。.”（圖13）。
圖13：步驟13的屏幕截圖
步驟14：在Smart Edit（智能編輯）窗口中，單擊應用公式字段，然后鍵入！+‘_1’。單擊確定（圖14）。
圖14：步驟14的屏幕截圖
現在所有的網絡旁邊都標有“_1”，表示它們來自您的原始模塊。新原理圖表將類似于圖15。
圖15：修訂后的Altium原理圖

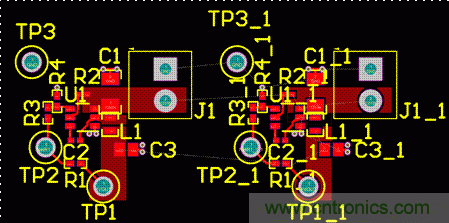

步驟15：更新PCB；將看到新的網絡名（圖16）。現在，兩個模塊/相位之間共享的唯一網絡是GND網絡。
圖16：Altium中修訂后的布局
灌銅將被拷貝過來，但您需要將其重命名為新的網絡（圖17）。
圖17：Altium中修訂后的布局
當您在Altium中制作多相或多模塊PCB時，這些步驟將會為您節省大量的時間，同時幫助設計師將他們的產品更快地推向市場。
尤其在電流共享設計中，布局即使有微小的差異，也會導致不均等共享。因此使用復制和粘貼的另一個重要原因是，它有助于減少由各個元件布局位置而產生的微小差異。
