技術盤點:如何分析放大器電路故障

發布時間:2016-10-31 責任編輯:sherry

【導讀】對于放大器電路故障的分析要分成直流電路和交流電路兩部分,直流電路故障分析針對放大器直流電路中的元器件,交流電路故障分析針對放大器交流電路中的元器件。直流電路是交流電路的保證,而且故障檢修中要檢查直流電壓工作狀態,所以直流電路故障分析更為重要。

放大器電路故障分析的重要性主要說明以下兩點

1、 通過電路故障分析可以加深對放大器電路工作原理的理解;

2、 在電路故障檢修中,沒有電路故障分析能力,故障檢修就會盲目。

一、共發射極放大器電路故障分析

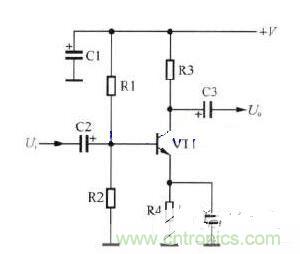

如圖所示,為共發射極放大器電路,下面以共發射極放大器電路為例,講解電路故障分析方法。
一、共發射極放大器電路故障分析
提示:對于放大器電路故障的分析要分成直流電路和交流電路兩部分,直流電路故障分析針對放大器直流電路中的元器件,交流電路故障分析針對放大器交流電路中的元器件。直流電路是交流電路的保證,而且故障檢修中要檢查直流電壓工作狀態,所以直流電路故障分析更為重要。

關于這一共發射極放大器電路故障的分析主要說明以下幾點:

1、當電阻R1、R2、R3和R4中有一只開路、短路、阻值變化時,都會直接影響VT1的直流工作狀態。

2、當R1開路時,VT1集電極電壓等于+v;當R2開路時,VT1基極電流增大,集電極與發射極之間電壓為0.2v,VT1飽和。

3、當電路中的電容出現開路故障時,對放大器直流電路無影響,電路中的直流電壓不發生變化;當電路中的電容出現漏電或短路故障時,影響了放大器直流電路的正常工作,電路中的直流電壓發生變化。

4、當C1漏電時VT1集電極直流電壓下降,當C1擊穿時VT1集電極直流電壓為零;當C2或C3漏電時,電路中的直流工作電壓發生改變;當C4漏電時,VT1發射極電壓下降。

二、共集電極放大器電路故障分析

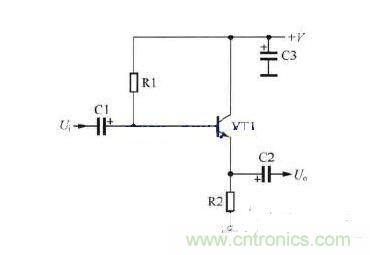

如圖所示的電路為例,說明共集電極放大器電路的故障分析方法。
二、共集電極放大器電路故障分析
提示:共集電極放大器電路中的三極管集電極接直流工作電壓+v端,在測量三極管集電極直流工作電壓時要注意這一點,以免產生錯誤的判斷。

關于這一共集電極放大器電路的故障分析說明如下:

1、當電阻R1開路時,VT1集電極電壓等于+v,與電路工作正常時相同,但是集電極電流等于零;電阻R1發生其他故障時,VT1集電極直流電壓都等于+v,這是因?yàn)楣布姌O放大器電路中的三極管沒有集電極負載電阻,這一點與共發射極放大器電路不同,應引起注意。

2、當R2開路時,VT1沒有直流工作電流;當R2短路時,VT1發射極電壓為零(這一點與共發射極放大器電路相同),但是沒有交流信號輸出,這一點與共發射極放大器電路不相同。

三、共基極放大器電路故障分析

如圖所示是共基極放大器電路。共基極放大器電路圖中的三極管習慣性的畫成圖中所示,基極朝下。
三、共基極放大器電路故障分析
關于共基極放大器電路的故障分析說明以下兩點:

1、電路中所有的電阻有一只開路或短路時,都將影響三極管VT1各電極的直流工作電壓。

2、當基極電容C3開路時,加到三極管VT1基極的信號將大大減小,導致VT1輸出信號減小;當C3短路時,VT1基極電壓為零,VT1截止,沒有信號輸出;當C3漏電時,VT1基極直流電壓下降,VT1向截止方向變化。
