射頻工程師必知:濾波器的十大基本概念

發布時間:2016-10-26 責任編輯:sherry

【導讀】濾波器僅允許特定的頻率或頻帶通過,是射頻設計者的基本工具之一,幾乎所有射頻項目都會涉及到濾波器。下面這十個概念,射頻工程師肯定全知道,看看有你不熟悉的嗎?

衰減: 一個信號通過射頻濾波器后,產生的振幅損耗,通常用分貝 (dB) 表示。

截止頻點: 通常認為是濾波器頻響下降 3 dB 的點。

群時延: 相對于頻率的濾波器相位參數。群時延用時間(秒)來計量,可以認為是當振幅調制信號通過射頻濾波器時,信號包絡發生的傳播時間延遲。

插入損耗: 由于分量插入而產生的信號功率損失。

隔離: 為防止信號之間發生意外交互(例如,收發交互),將兩個信號相互隔離。

質量因子: 質量因子是諧振電路選擇度的一種計量標準,表示為每個往復周期存儲能量與損耗能量的比值。

通帶: 讓信號相對無衰減通過的區域。

紋波: 插入損耗在通帶區域的變化。

選擇性: 濾波器通過或抑制特定頻率(相對于濾波器的中心頻率)能力的一種計量標準。通常,選擇度表示為當信號通過濾波器時,在相對于濾波器中心頻率的一些特定頻差點發生的損耗。

阻帶: 濾波器達到規定的帶外抑制頻率所在的頻帶,表示為分貝。

隨著越來越多的 LTE 頻段融入擁擠的全球射頻頻譜中,頻段之間的空間正在縮小,而干擾卻越來越多。Qorvo 最新的LowDrift™和NoDrift™高級技術可針對部分目前最具挑戰性的干擾規格而大幅降低 SAW和BAW濾波器的溫度敏感度,它們兼具低插入損耗和極高的精度選擇性。使用溫度補償濾波器,則運營商和制造商可利用頻譜提供更高的速度和帶寬;而若采用較早的濾波器技術則這些頻譜可能會丟失。LowDrift™和NoDrift™濾波器技術可讓系統設計人員解決頻段共存問題,是移動應用濾波器的最佳選擇。

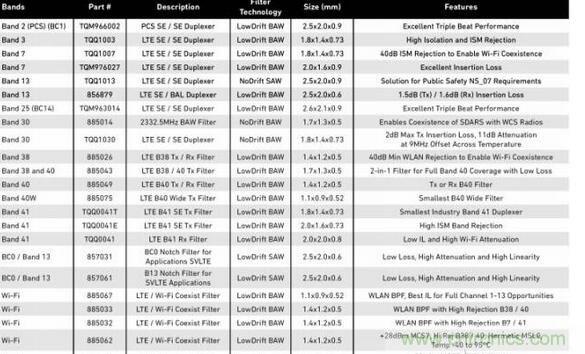

Qorvo 高級濾波器解決方案推薦
Qorvo 高級濾波器解決方案推薦
