提高電源質量,如何用示波器正確測量電源紋波

發布時間:2016-06-17 責任編輯:susan

【導讀】電源紋波測試在電源質量檢測中是很重要的一項參數,但是怎么準確的測量電源紋波卻成了工程師心中的一道難題,到底怎么樣才能攻破這個難題呢?其實,眾里尋它千百度,暮然回首,方法就在燈火闌珊處。

由于直流穩壓電源一般是由交流電源經整流、濾波、穩壓等環節而形成的,這就不可避免地在直流電壓中多少帶有一些交流分量,這種疊加在直流穩電壓上的交流分量稱之為紋波。

一、不正確的紋波測試

在ZDS2024 Plus示波器中接入一個3.3V的電源信號,探頭檔位使用X10檔,進行電源紋波的測量,點擊【Auto Setup】之后,經過調解水平時基,垂直檔位和垂直偏移,可以得到如下圖1所示。

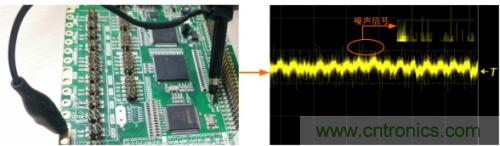

圖1 不正確的紋波測量方式

從圖中可以看出,所測的波形夾雜著許多的噪聲和雜波,直流、交流波形混在一起,沒辦法清晰的觀察紋波,導致無法準確的測量紋波的值。很多工程師測量紋波出現這種情況是因?yàn)闆](méi)有掌握正確的紋波測量方法。

二、正確的電源紋波測試方法

1、首先探頭要選擇合適的檔位,如果電壓比較大,或者對帶寬要求比較高的情況下可使用X10檔,普通情況下建議使用X1檔,避免不必要的噪聲衰減影響紋波的測量。

圖2 探頭檔位選擇

2、紋波屬于是交流成分,所以“通道耦合”方式可使用“交流”方式,限制直流信號的輸入,如圖3所示。

3、可適當?shù)氖褂?ldquo;帶寬限制”功能,可選擇“20MHz”帶寬限制,將不必要的高頻噪聲濾除,如圖3所示。

圖3 通道界面參數設置

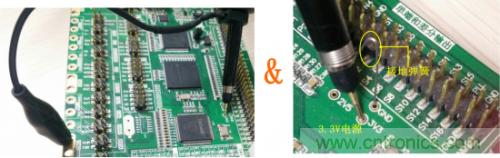

 4、除此之外,更重要的一點就是要避免電磁輻射等對信號的干擾,所以在測量時建議使用“接地彈簧”接地,避免長接地線帶來的不必要干擾。

圖4 接地的方式的對比

5、觸發方式可以選用邊沿觸發,觸發模式可以在Auto/Normal狀態下均可。

6、適當調整水平時基,垂直檔位和垂直偏移,使波形信號在屏幕的中央以較好的效果顯示。

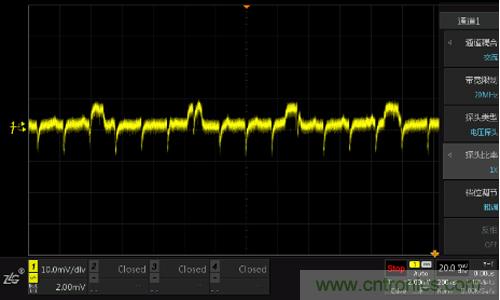

具體捕獲的紋波如下圖5所示。

圖5 正確捕抓的紋波

從圖5中可以看出,正確的紋波測量方式可以清晰的捕抓到正常的紋波,減少了不必要的噪聲和雜波對紋波的影響,基本上就是一條干凈的紋波了,在這樣的基礎上進行電源紋波測量,可以更精確的測量紋波的值,進而準確估測電源質量。

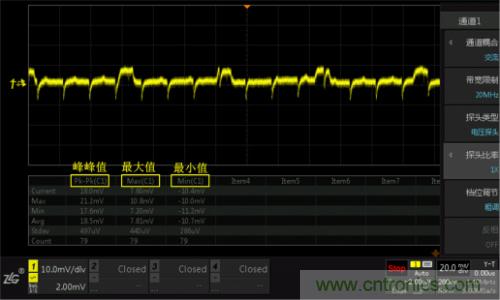

紋波測試一般以峰峰值來表示,具體可以使用【measure】進行自動測量,如下截圖ZDS2000系列示波器,能支持51種真正意義的參數測量統計功能,基于全存儲深度的基礎上測量紋波的參數,或者也可以使用“一鍵光標”進行手動測量,如下圖6所示。

圖6 紋波的測量數據

三、測量結果分析

從測量中可以看到,本次電源紋波的峰峰值為18mv,Intel在ATX12V規范中規定,+12V輸出紋波峰峰值不得超過120mv,+3.3V與+5V紋波峰峰值不得超過50mv,紋波越小電源質量就越高。
