【導讀】讓我們面對現實吧。人都會犯錯，PCB設計工程師自然也不例外。與一般大眾的認知相反，只要我們能從這些錯誤中學到教訓，犯錯也不是一件壞事。下面將簡單地歸納出在進行PCB設計時的一些常見錯誤。
缺乏規劃

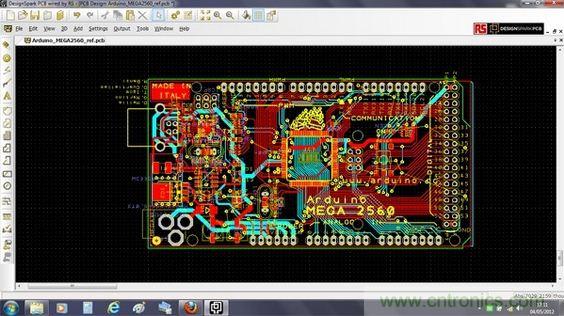

俗諺說， “如果一個人事前沒有計劃，便會發現麻煩會找上門。 ”這當然也適用于PCB的設計。讓PCB設計可以成功的許多步驟之一是，選擇合適的工具?，F(xiàn)今的PCB設計工程師可在市面上找到許多功能強大且易于使用的 電子設計自動化（EDA ）軟件套件。每一款都有本身獨特的能力，優點和局限性。另外，還應該注意，沒有一款軟件是萬無一失的，所以諸如組件封裝不匹配的問題是一定會發生的。沒有 一款單一工具可滿足你所有需求的情況是有可能發生的，雖然如此，你還是必須事先下功夫研究，努力找出最適合你需求的最佳產品。網絡上的一些信息，可以幫助 你快速上手。
溝通不良
盡管將PCB的設計外包給其他廠商的作法正變得越來越普遍，而且往往非常具有成本效益，但這種做法可能不適合復雜度高的PCB設計，因在這種設計中，性能 和可靠性是極其關鍵的。隨著設計復雜度的增加，為實時地確保精確的組件布局和布線，工程師和PCB設計者之間的面對面溝通就變得非常重要，這種面對面的溝 通將有助于省去日后昂貴的重做工作。
同樣重要的是，在設計過程的早期階段就要邀請PCB板制造商加入。他們可以對您的設計提供初步的反饋，他們可根據其流程和程序讓效率最大化，長遠來看，這 將可幫助你省下可觀的時間和金錢。借著讓他們知道你的設計目標，及在PCB布局的早期階段邀請他們參與，你可以在產品投入生產之前即可避免任何潛在的問 題，并縮短產品上市的時間。
未能徹底測試早期的原型
原型板可以讓你證明你的設計是按照原來的規格在運作。原型測試可以讓你在大批量生產之前驗證PCB的功能和質量，及其性能。成功的原型測試需要大量的時間 和經驗，但一個強大的測試計劃和一組明確的目標可縮短評估時間，且也可以降低生產相關錯誤的可能性。如果原型測試過程中發現任何問題，就需要在重新配置過 的電路板之上進行第二次的測試。在設計過程的早期階段將高危險因素納入，你將可從測試的多次迭代中受益，及早找出任何潛在的問題，降低風險，確保計劃可如 期完成。

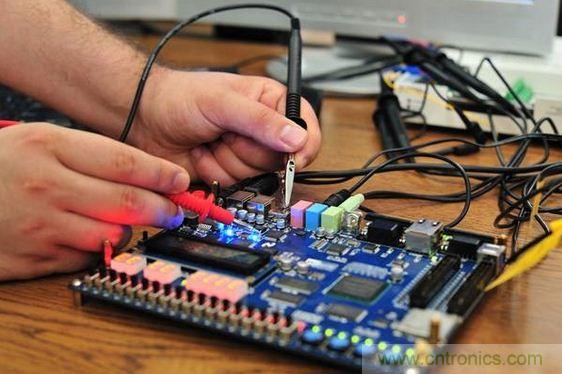

在一片原型板上測量信號。
使用低效的布局技術或不正確的組件
更小，更快的設備讓PCB設計工程師要為復雜的設計布局，這種設計將采用更小的組件來減少占用面積，且它們也將放得更加靠近。采用一些技術，例如內部 PCB層上的嵌入式分立器件，或引腳間距更小的球柵數組（ BGA）封裝，都將有助于縮小電路板尺寸，提高性能，并保留空間，以便在遇到問題后可以重做。當與具有高引腳數和更小間距的組件搭配使用時，在設計時間選 擇正確的電路板布局技術是很重要的，如此即可避免在日后出現問題，及盡量降低制造成本。
此外，一定要仔細研究，那些你打算使用的替代組件之取值范圍和性能特點，即使是那些被標示為可直接插入的替換組件（drop-in replacement）。替換組件特性的微小變化，可能就足以搞砸整個設計的性能。

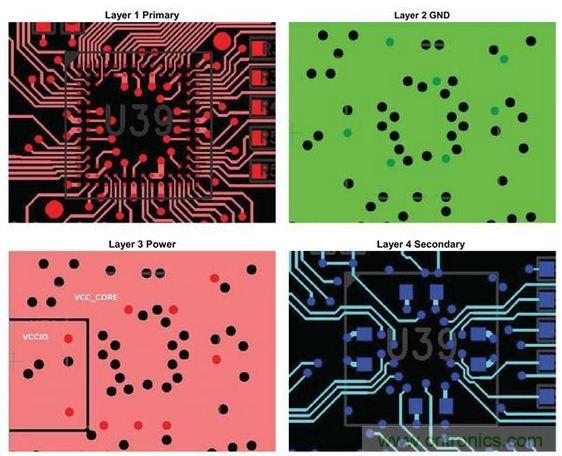

CAM的原圖屏幕單幅圖， 100球的csBGA （數據源：Lattice Seminconductor ）。
忘記為你的工作備份
將重要數據備份起來。這還需要我來提醒嗎？至少，你應該將你最重要的工作成果和其他難以替代的文件備份起來。盡管大多數的公司每天都會將公司的所有數據備 份起來，但一些規模較小的公司可能不會這樣做，或者如果你是在家工作的人也不會這樣做。現今，將數據備份到云端是如此的方便和便宜，實在沒有任何借口不將 數據備份起來，將數據保存在安全的處所，以免它被竊、遇到火災、和其他本地性的災害。
成為單人島嶼
在我早年擔任一名程序設計工程師時，我記得，我們花太多的時間在代碼設計的檢視。但現在回頭看，我不得不承認，它們真的是這個過程中非常重要的一部分，這 種重要性在PCB設計時也是一樣。雖然你可能認為你的設計是完美無瑕的，且犯錯根本就不會是你的風格，但很多時候，你的同儕會在你的設計看到一些你沒有注 意到的錯誤。有時候，即使你知道了設計的復雜細節，對它接觸較少的人可能可以保持一種更客觀的態度，并提供寶貴的見解。與你的同儕經常檢視你的設計，有助 于找到不可預見的問題，并讓你的計劃保持在正確的軌道上，將費用維持在預算之內。
