專家教你識別電位器的各種符號及外形

發布時間:2015-12-15 責任編輯:echolady

【導讀】在電路中,電位器是一個常用的電子元器件。在電路中通常作為三端元件或者二端元件來使用。其作用于輸入電壓和輸出電壓中。本文主要講述的是關于電位器的符號及外形的識別,從根本上認識電位器。

電位器的符號與識別電位器實際上是一種可變電阻器,可采用上述各種材料制成。電位器通常由兩個固定輸出端和一個滑動抽頭組成。

專家教你識別電位器的各種符號及外形

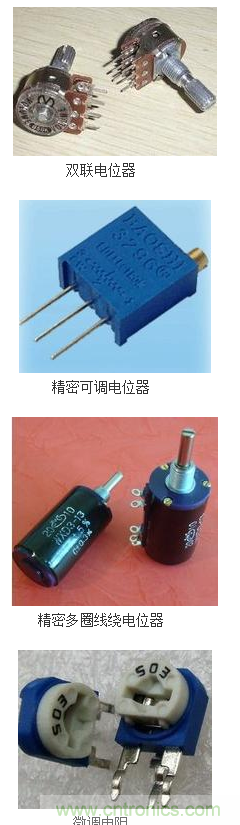

按結構電位器可分為單圈、多圈、單聯、雙聯、帶開關、鎖緊、非鎖緊電位器。

按調節方式可分為旋轉式電位器、直滑式電位器。在旋轉式電位器中,按照電位器的阻值與旋轉角度的關系可分為直線式、指數式、對數式。

專家教你識別電位器的各種符號及外形

專家教你識別電位器的各種符號及外形

表1電位器使用材料與標志符號

本文針對基礎知識,對電位器符號以及外形進行了全面的介紹。是較為適合新手進行閱讀的一篇文章,文中所介紹的內容雖然基礎,但很多時候基礎恰恰決定很多設計的成敗。因此希望大家能夠熟練掌握基礎知識,并實時溫習。
