紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

發布時間:2015-12-10 來源:EDN電子技術設計 責任編輯:wenwei

【導讀】11月24日 發布的紅米Note 3,作為小米第一款金屬機身,并配備了指紋識別功能的手機,終將千元機市場帶入白熱。前后有虎狼,也讓雷軍在感慨多年的做機生涯后不禁哽咽。從「為發燒而生」到「我所有的向往」,從務實到務虛,這是雷軍或者說是小米的步伐?紅米Note 3 姍姍來遲,它是為 MI 5 攢足了大招,還是踉蹌的跟上了市場的節奏?走進冰冷外殼下的紅米,看看里面還藏著什么讓我們熱淚盈眶。

開箱體驗:紅米Note 3 開箱:全金屬加指紋只要 899

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

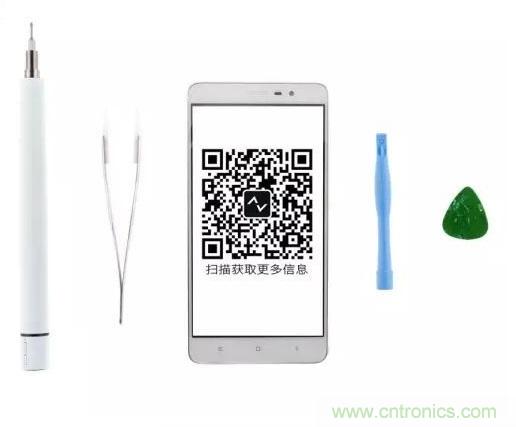

本次拆機用到的工具有「十字螺絲刀」、「鑷子」、「撬棒」、「撬片」、「熱風搶」或「電吹風」

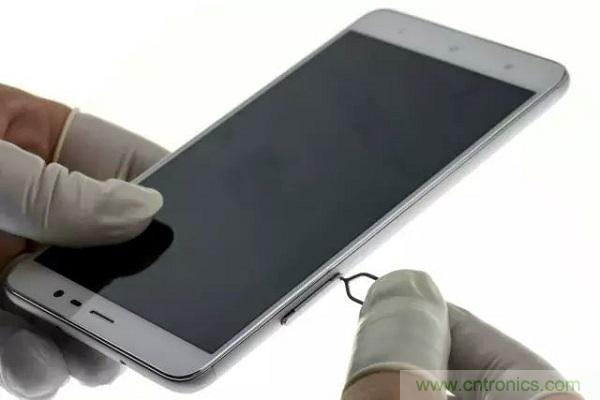

Step 1  取出卡托

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

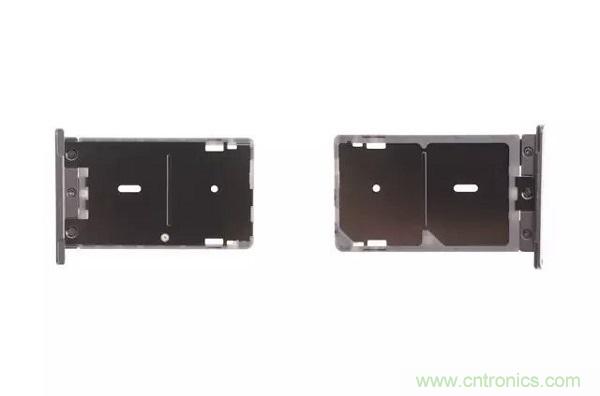

取出卡托。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

Step 2  拆卸后蓋

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

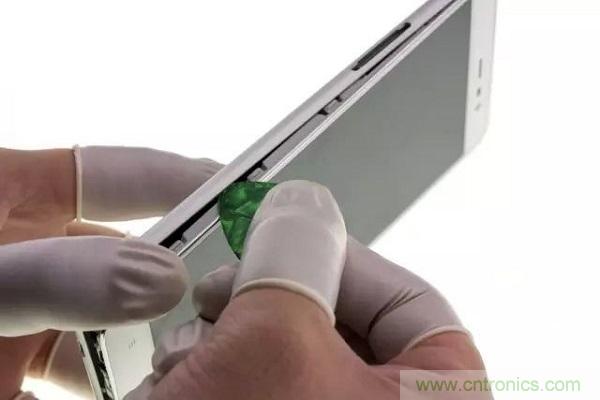

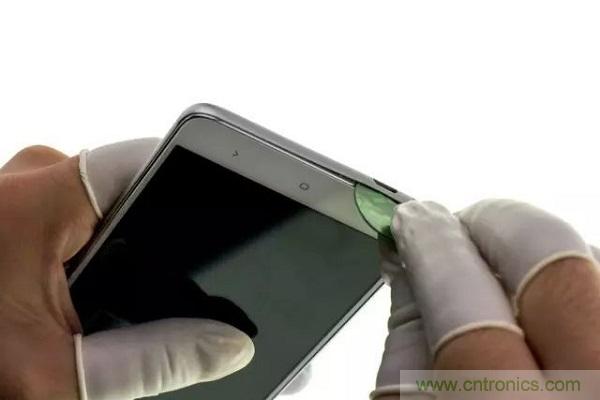

用撬片從 USB 口進入,將手機撬開縫隙。

紅米Note 3 的金屬機身采用的是卡扣固定,無需用熱風搶即可取下后蓋。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

機身劃動,撬開后蓋后,將后蓋取下。

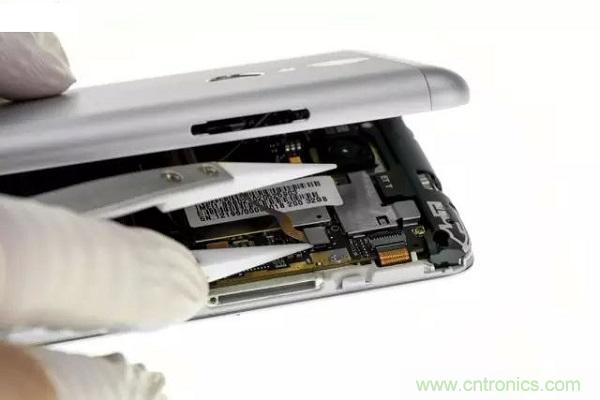

注意拆開后蓋后,不要馬上取下,還有指紋識別模塊沒有斷開與主板的連接。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

斷開指紋識別模塊 BTB(Board to Board,板對板連接器),取下后蓋。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

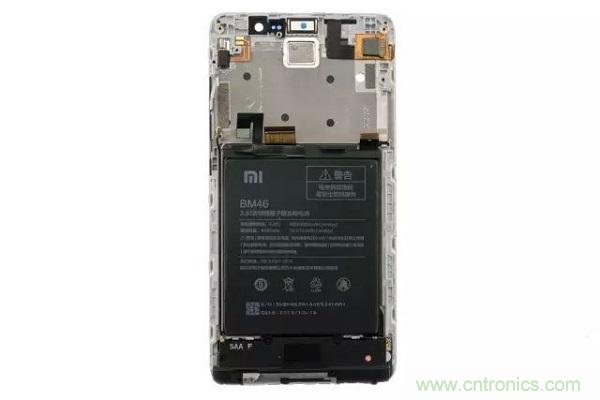

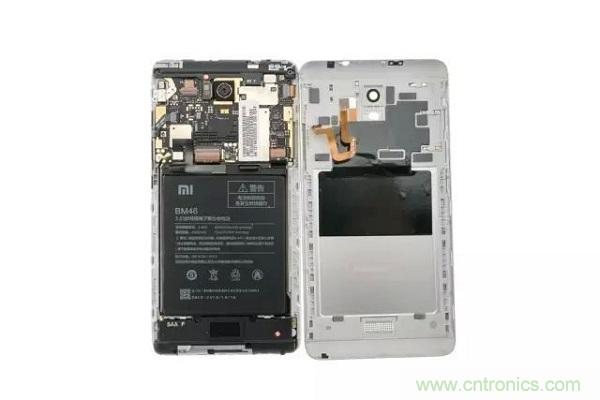

取下后蓋,可以看見紅米Note 3 沒有二級面板,采用的也是常見的斷板設計。

[page]
Step 3  主板斷電

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

斷開電池 BTB。

Step 4  拆卸「后 CAM」

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

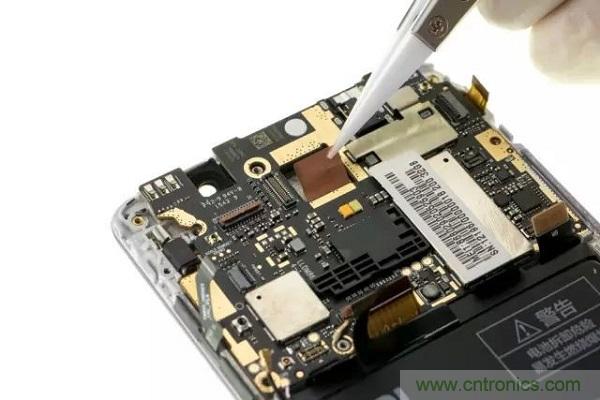

拆卸「后 CAM」(后置攝像頭)前,先斷開主板上各處的連接器。

紅米Note 3 主板上的連接器有兩種:BTB(Board to Board,板對板連接器)和 ZIP(壓縮連接器)

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

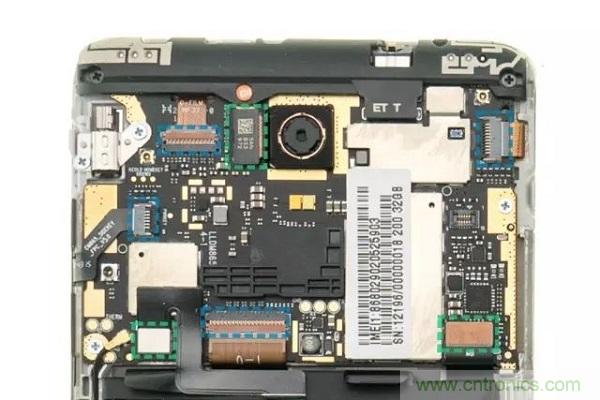

圖中藍色虛線框標注的為 ZIP,綠色虛線框標注的為 BTB。

按從左到右,從上到下的順序,這些連接器分別為:

·藍色:「前 CAM」(前置攝像頭)、「TP」(Touch Panel,觸控面板)、「?jìng)?cè)鍵 ZIP」、「屏幕 ZIP」

·綠色:「后 CAM」(后置攝像頭)、「電池 BTB」、「主 FPC」

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

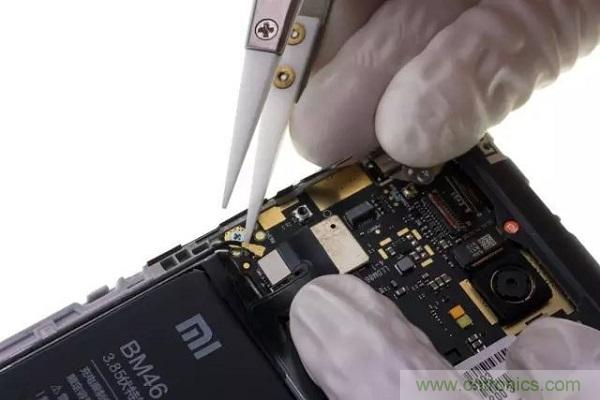

斷開「RF 天線」(射頻天線)。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

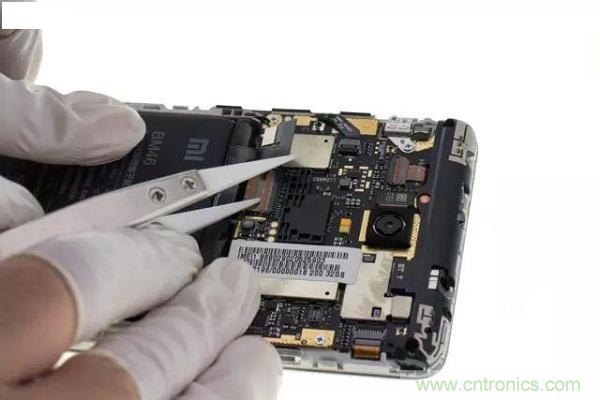

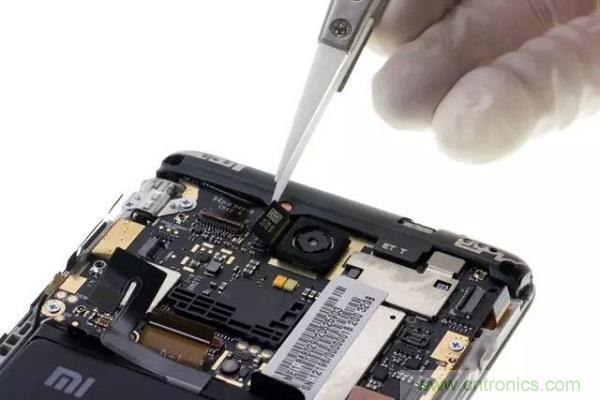

斷開「后 CAM」的 BTB。

「后 CAM」上的膠圈,在完整取下之前,是不能單獨摘除的。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

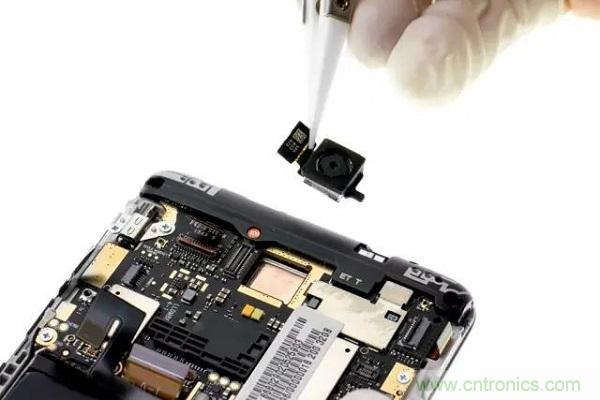

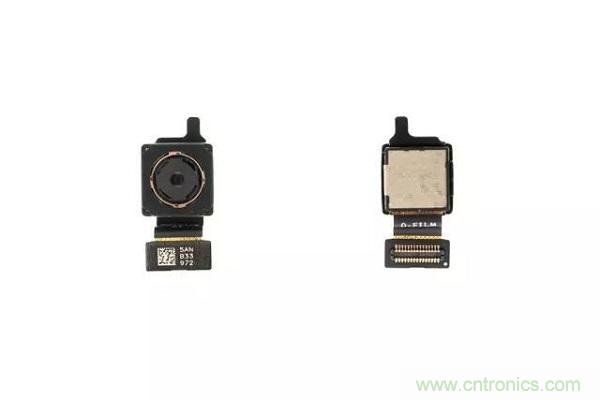

取下「后 CAM」。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

[page]
Step 5  拆卸「前 CAM」

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

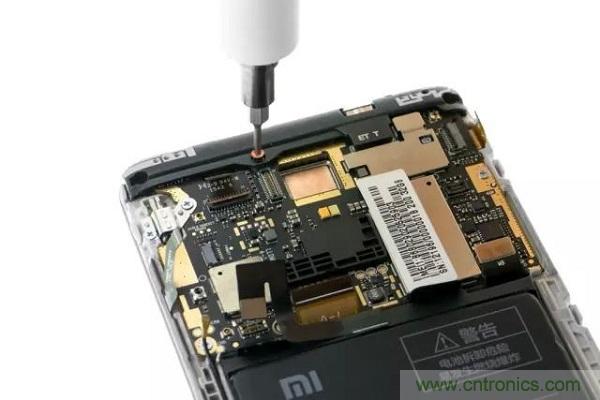

取下天線支架的螺絲。

紅米Note 3 內部用了兩種一共 12 顆螺絲:黑色螺絲用在天線支架和「喇叭 BOX」處,銀色螺絲用在主板處。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

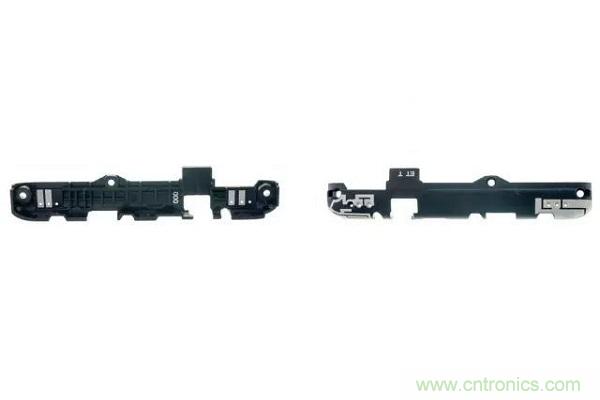

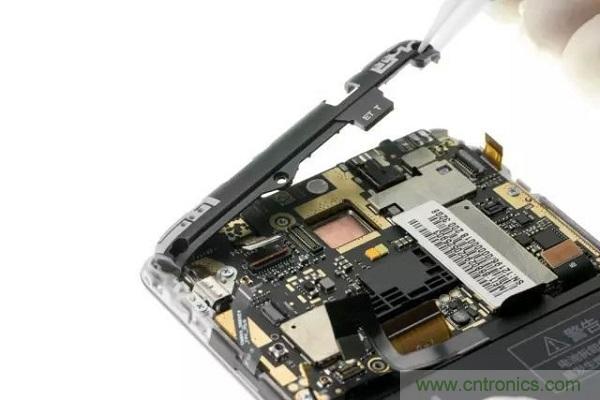

摘下天線支架。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

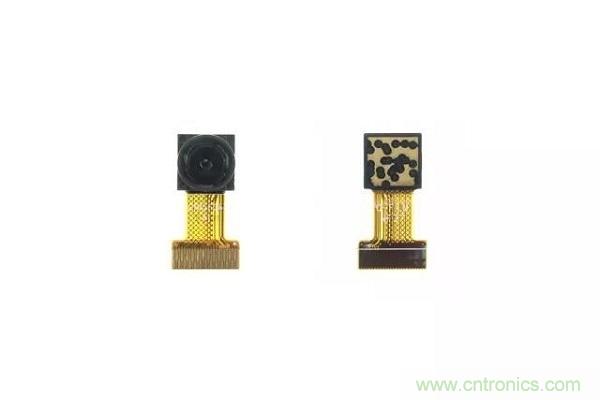

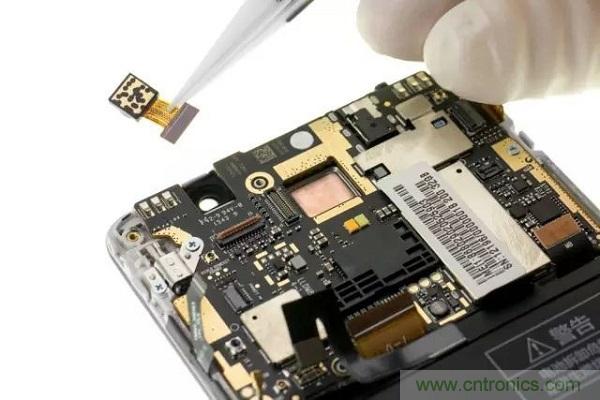

取下「前 CAM」(前置攝像頭)。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

Step 6  拆卸主板

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

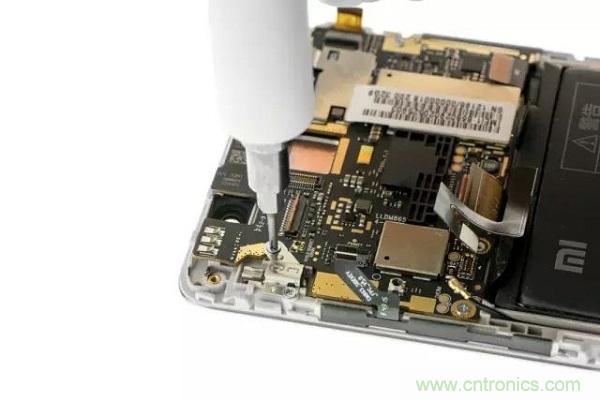

取下主板上的螺絲。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

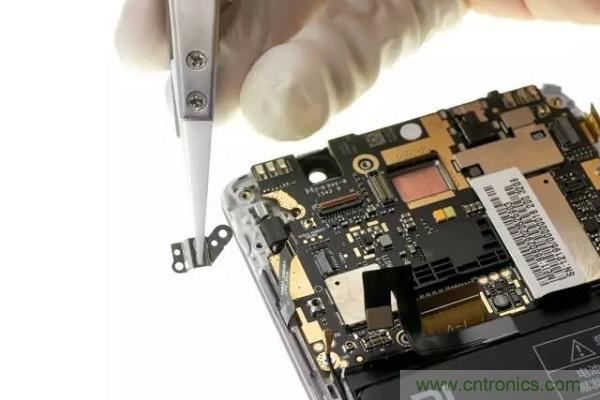

摘下振動馬達上的固定鋼片。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

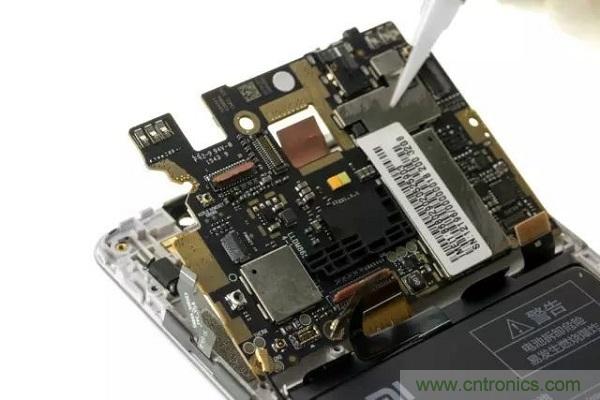

通過「后 CAM」下的散熱銅箔揭起主板。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

取下主板。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

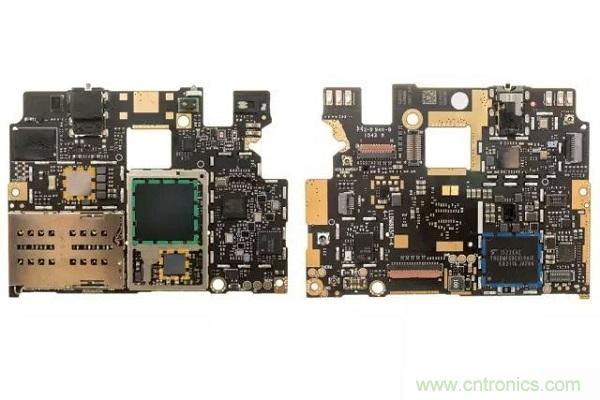

·綠色 SOC RAM:MTK Helio X10 Samsung 3 GB LPDDR3

·黃色 POWER:MTK 6331P MTK 6332P

·藍色 ROM:Toshiba 32 GB eMMC 5.0

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

[page]
Step 7  拆卸振動馬達、「?jìng)?cè)鍵 FPC」、聽筒

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

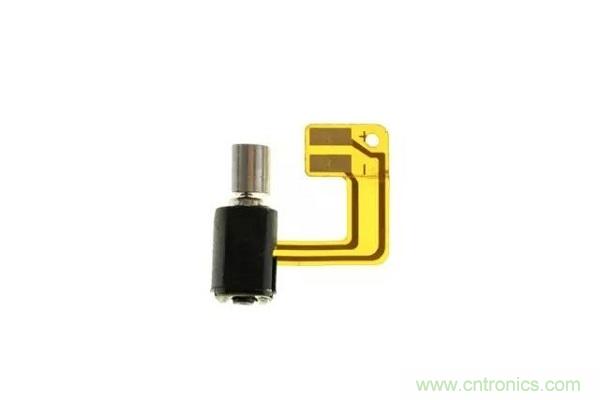

從屏幕一側加熱后,摘下振動馬達。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

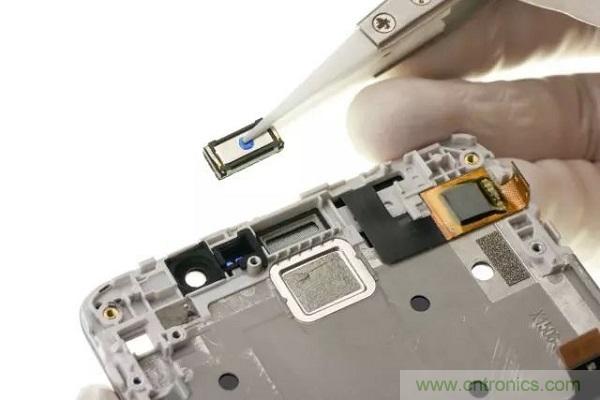

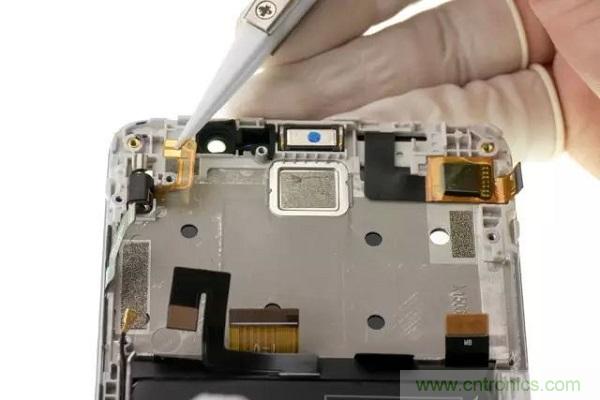

拆下聽筒。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

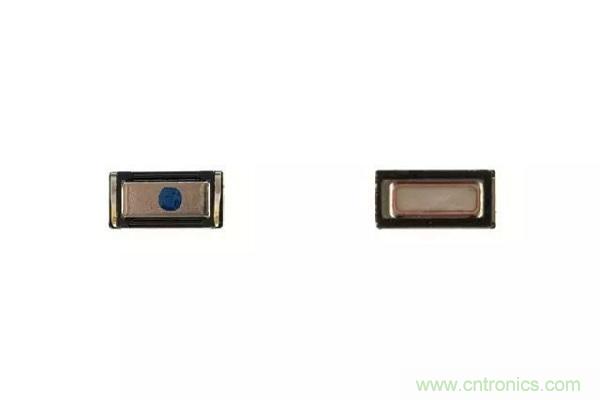

聽筒用雙面泡棉膠固定,拆卸后難以完美復原。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

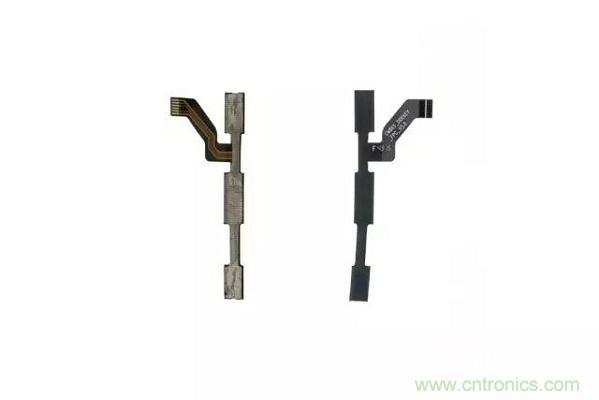

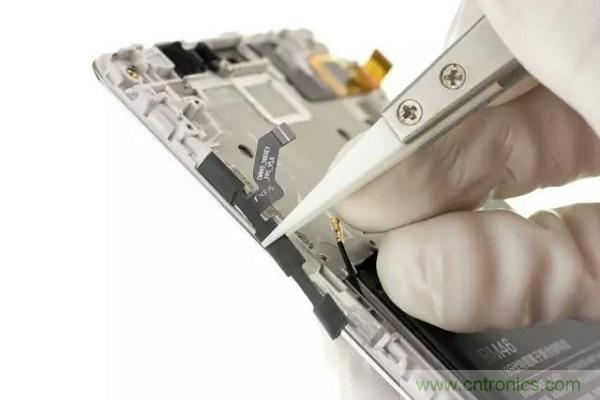

揭下「?jìng)?cè)鍵 FPC」。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

Step 8  拆卸電池

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

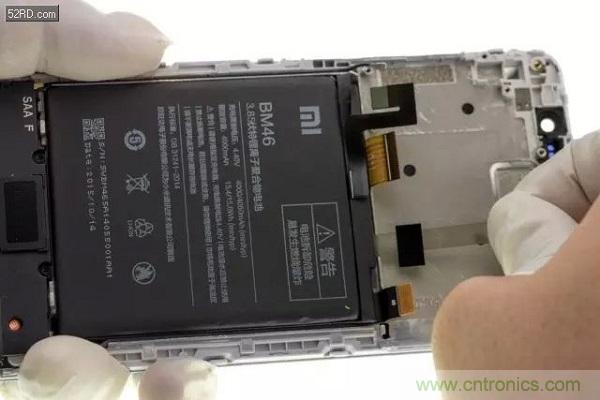

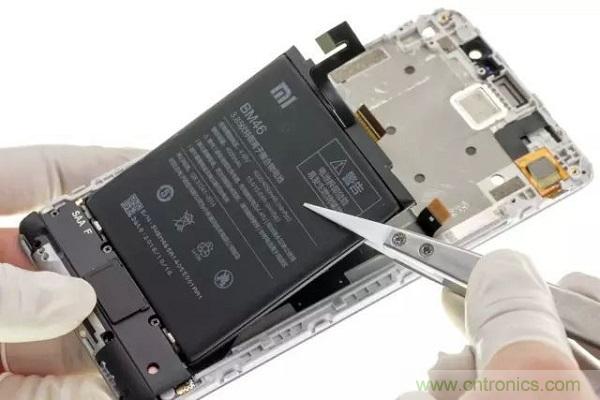

扯下電池背后的易拉膠。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

取下電池。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

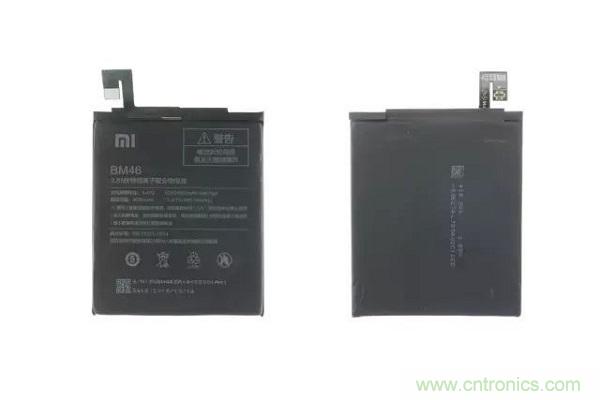

紅米Note 3 采用了一塊 4000mAh 的電池,它的電源適配器的輸出規格為 5V/2000mA。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

[page]
Step 9  拆卸「喇叭 BOX」和副板

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

取下「喇叭 BOX」上的螺絲。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

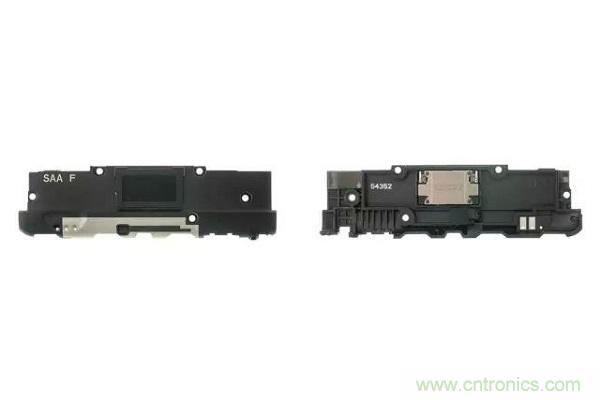

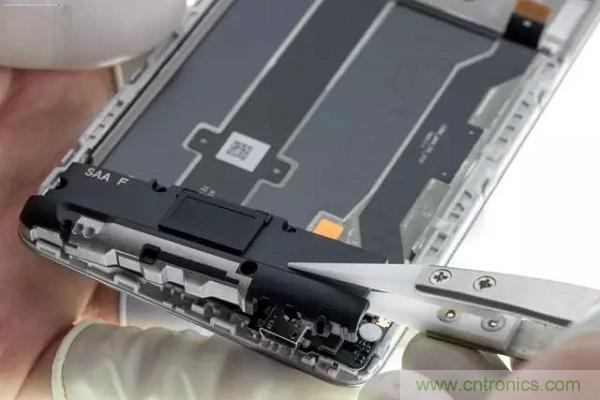

摘下「喇叭 BOX」。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

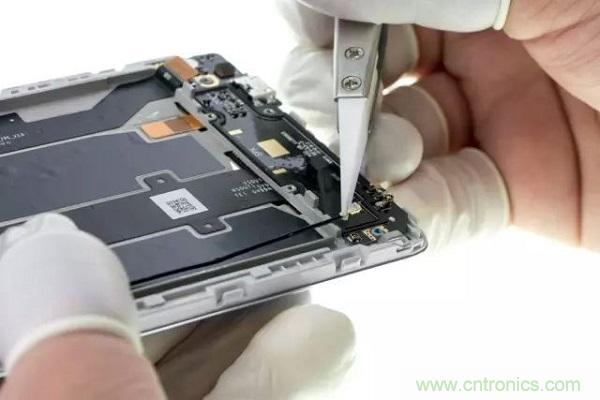

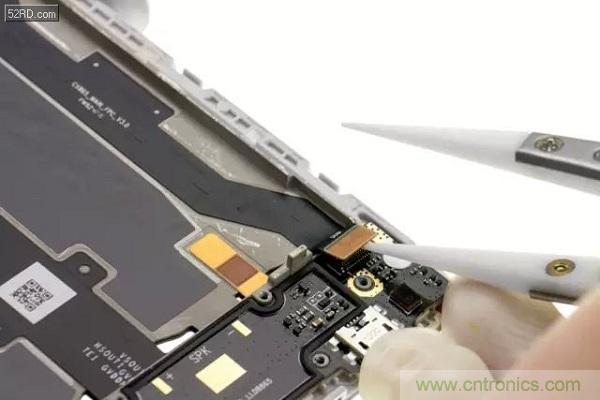

斷開「主 FPC」的 BTB。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

取下「RF 天線」。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

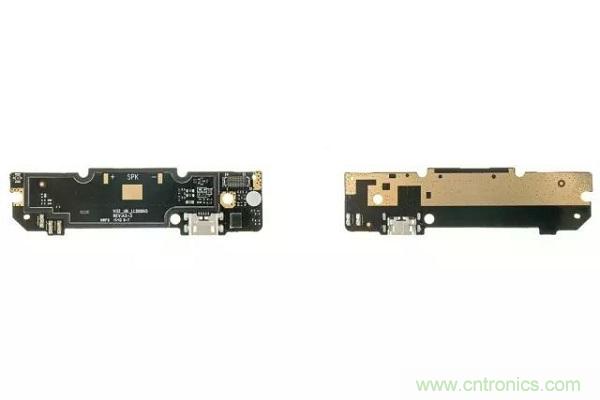

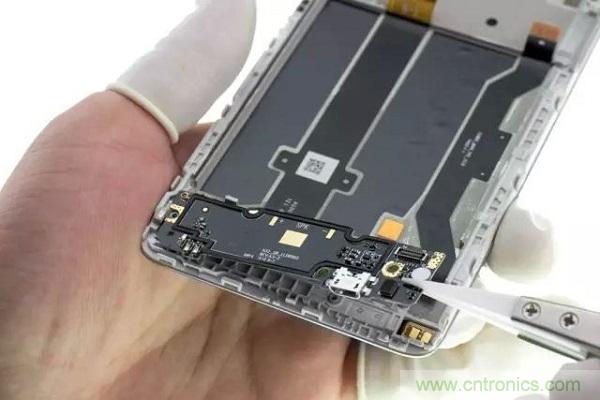

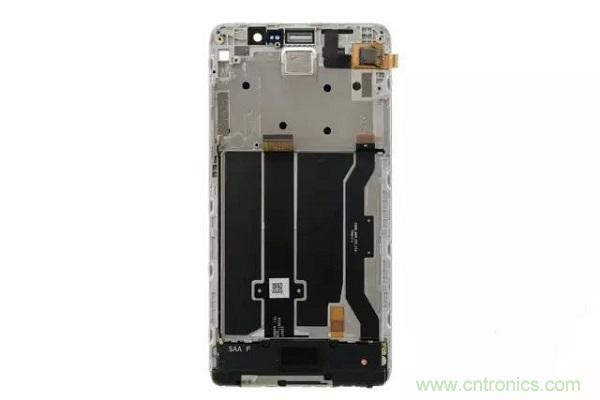

摘下副板。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

Step 10  拆卸指紋識別模塊

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

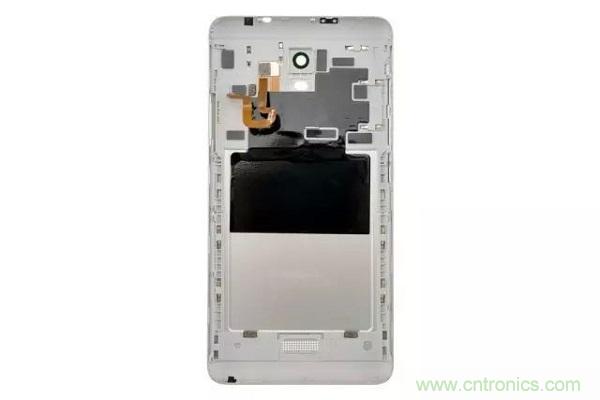

紅米Note 3 的后蓋在金屬之下還有一層塑料支架。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

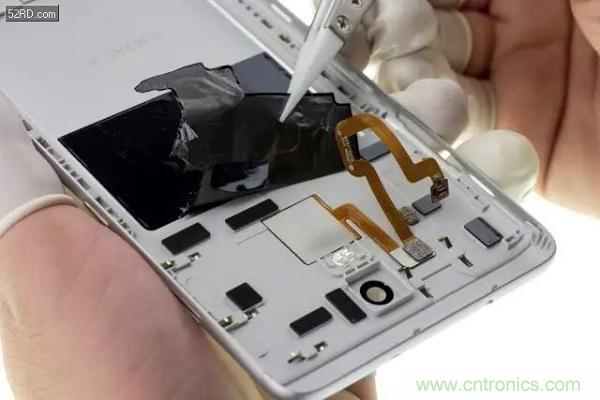

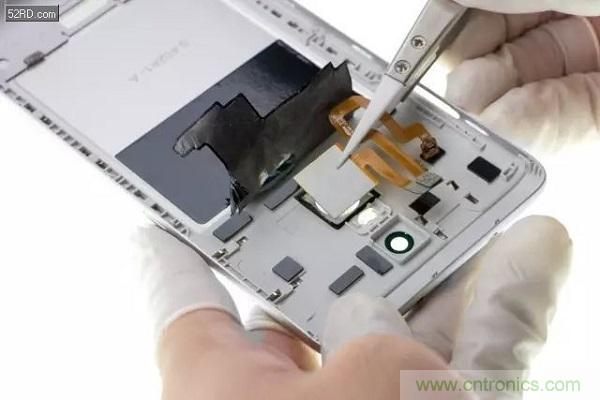

加熱稍許后,揭起石墨散熱貼片,露出指紋識別模塊。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

取下指紋識別模塊。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

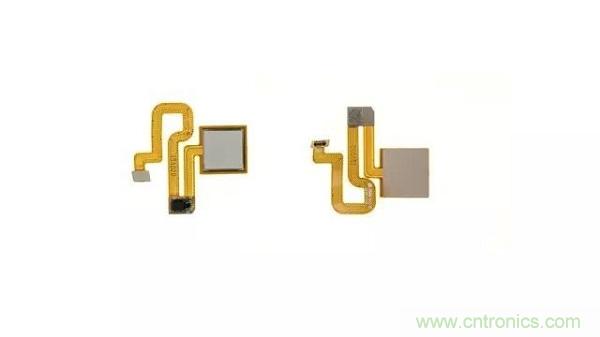

紅米Note 3 的指紋識別模塊,采用雙面泡棉膠固定在后蓋上。

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知

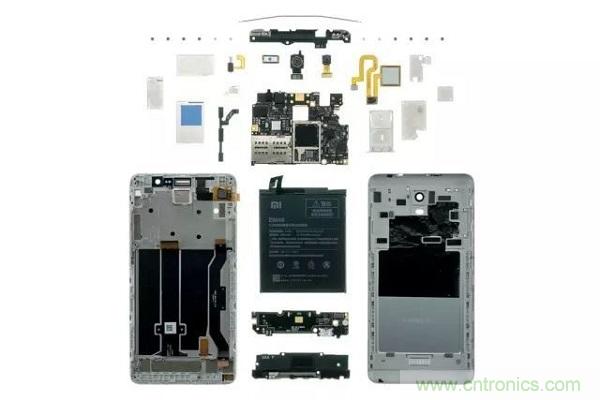

 紅米Note 3姍姍來遲,是否藏有玄機?一拆便知
