功率分析儀中調零和消零的區別

發布時間:2015-10-10 責任編輯:susan

【導讀】功率分析儀中有調零和消零(NULL)兩個功能,他們都是用來調整測量值的,用戶往往不知道該如何選擇。他們有什么聯系和區別呢?下面我們來一起認識這兩個功能不同的應用場合。

1.調零

在使用測量?jī)x器之前,需要進行調零。調零是指令PA8000高精度功率分析儀內部電路中的輸入信號為零,從而提高儀器測量的準確性。調零方式有自動調零和手動調零兩種。調零是指通過PA8000內部電路創造一個輸入信號為零的狀態,并將此刻電平設為零電平的功能。

在如圖1所示測量菜單里,用戶可配置自動調零開關,若開啟自動調零,則在改變測量量程和輸入濾波器后,儀器會自動執行調零;而如果長時間使用同一個測量量程和輸入濾波器,PA8000高精度功率分析儀的零電平就可能因周?chē)h(huán)境的變化而發生改變,這種情況下,須執行手動調零。
提示:
為了精確測量,建議先讓儀器預熱30分鐘以上后再執行調零。另外,周?chē)鷾囟缺仨毞€(wěn)定在規格范圍內。
如果測量量程和輸入濾波器保持長時間不變,PA8000周?chē)h(huán)境改變后零電平也會改變。此時,建議執行調零。

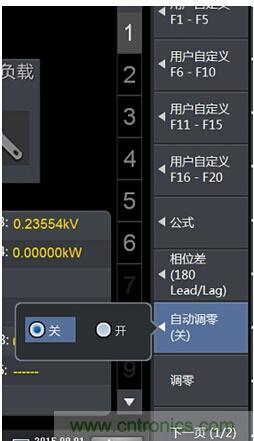

圖1  調零設置

2.消零(NULL)

在儀器接有外部傳感器或測試線時,可以用NULL功能減去偏置電壓,即去除測量信號中的直流分量。請?jiān)跓o(wú)輸入狀態下(電流輸入端子開放,電壓輸入端子短路)執行NULL功能。

當NULL功能設置為ON時,NULL值設為之前測得的Udc和Idc(電壓/電流簡單平均的數值數據)、Speed和Torque(安裝電機卡功能,傳感器的輸入信號為模擬信號時)。如果之前測得的Udc和Idc、Speed和Torque不存在,例如打開電源和NULL功能而沒有執行測量,Udc和Idc將設為“0”。NULL功能的設置如圖2所示。

提示:

改變量程、外部傳感器比率、濾波器的設置,將自動解除NULL功能
如果在保持狀態下執行NULL功能的解除步驟,解除保持或執行單次測量時將自動解除NULL功能,NULL指示燈熄滅。

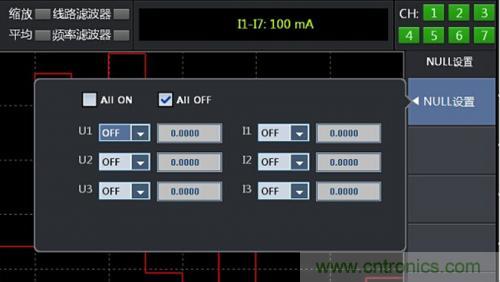

圖2  NULL設置
