【導讀】很多人不會自己玩DIY,更別提懂DIY的人。今天就來介紹一下集結了10年濃縮知識精華,讓你秒懂的主板基礎結構的講解。雖然不會玩DIY,但可以從學習主板基本機構開始了解最基礎的步驟。本文就來簡要介紹主板結構。

主板的功能是什么?就是提供各種硬件的【安裝基座】,把各種【硬件連接】起來。傳統的主板有兩顆芯片,按照連接的硬件種類不同,分為【北橋】芯片和【南橋】芯片,統稱\"芯片組\",比如780G北橋+SB710南橋。

10年濃縮的精華 主板基本結構秒懂

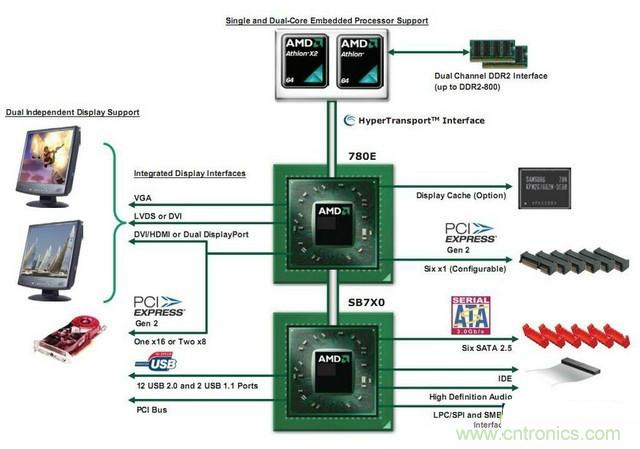

北橋靠近CPU,通常用來連接【高速的硬件】,傳統北橋的功能包括內存控制、顯卡PCI-E控制、集成顯卡、集顯輸出等。

南橋通常在主板右下角,用來連接【低速的硬件】,最主要提供SATA硬盤/光驅控制、IDE硬盤/光驅控制、USB接口、音頻和PCI控制。

主板+CPU必須完成上面這些功能,否則平臺不完整,無法使用,而集顯是例外,不是必備,但如果主板有、CPU也有,那么就是冗余,也無法使用。

南北橋芯片組設計已經被市場淘汰,目前世面主流是【單芯片】,比如A55、A68、A88等都是單芯片。

單芯片設計下,【CPU吞并了北橋】大部分功能,包括內存控制、顯卡PCI-E控制、集成顯卡、集顯輸出,而單芯片基本上就是傳統南橋功能,只是多了傳統北橋的低速PCI-E擴展。

AMD的AM家族是南北橋設計,主板上兩個散熱片,集顯在主板,CPU就是純CPU,而FM家族是單芯片,主板上一個散熱片,集顯在CPU,顯卡PCI-E控制也在CPU。

如果拿FM家族的CPU配AM家族的主板,且不說接口不兼容,從功能上來說,內存控制、集顯、顯卡PCI-E控制都可能是重疊的,一山不能容二虎,不能這樣配。而AM家族的CPU配FM家族主板,就會出現沒有人提供顯卡PCI-E、集顯等功能的問題,三缺一,麻將都打不起來。

10年濃縮的精華 主板基本結構秒懂

同樣,Intel平臺現在主流也是單芯片設計,比如H61、H81、B85等都是單芯片。

以H81為例,我們來看看各部分功能都是來自哪里:

內存插槽--內存控制器,來自CPU

核芯顯卡及顯示輸出--整合顯示,來自CPU

SATA接口--磁盤控制器,來自H81

USB3.0/2.0--磁盤控制器,來自H81

PCI-E顯卡--顯卡PCI-E控制器,來自CPU

PCI-EX1插槽--低速PCI-E控制器,來自H81

聲卡/網卡--低速外圍設備,來自H81

PS/2鍵鼠--低速外圍設備,來自H81

溫度檢測/風扇控制--低速I/O芯片,來自H81

高速設備通常來自傳統北橋,即現在的CPU,低速設備通常來自傳統南橋,即現在的主板芯片,搞明白這點之后,你就會明白為何現在的主板對性能影響不大。

CPU吃掉了北橋,那么為什么不吃掉南橋呢?實際上,現在市面的確有這種主板,那就是賽揚J1900、賽揚N3150等,這些產品都采用低功耗、板載CPU設計,CPU除了具備傳統北橋功能,還具備傳統南橋功能,所以主板上只有一顆芯片,只需要一個散熱。

但這種設計還不會是市場主流,一來是因為技術方面原因,另一方面是因為市場生態方面原因。

搞清楚主板的基本結構沒有?現在的CPU已經具備了傳統北橋大部分功能,所以主板就是一個南橋的角色,如果你發現CPU+主板組合后不能提供傳統南北橋的部分功能,那么就說明,你可能又裝錯了。
