拆解谷歌媒體設備:35美元的硬件到底有何乾坤?

發布時間:2015-07-01 責任編輯:echolady

【導讀】本文就跟隨小編一起拆解谷歌Chromecast流媒體設備,看看里面35美元的硬件到底有何乾坤。隨著把小編的介紹,我們會看到谷歌Chromecast流媒體設備的后蓋板、金屬屏蔽罩、鋁片散熱器、PCB上層發熱IC以及Chromecast的存儲器。

我那個一直上電的Chromecast時不時會用一下,最近幾周前還在用,沒出現過任何問題。因此,前幾天當我的安卓平板電腦找不到它時,我就感到非常困惑了。我的iPad和Mac也不能在網絡上檢測到它,盡管我重新啟動了許多次也不管用。Chromecast上集成的LED只發出穩定的白光,盡管我多次用按鈕進行恢復出廠設置的操作,也不能通過HDMI向連接的顯示器輸出任何內容。最后,我把它扔到毛巾上,懷疑是發生了硬件故障或有缺陷的自動固件更新,并準備立即著手拆解。根據后進先出(LIFO)的策略,我進行了如下拆解。

雖然我沒有整套iFixit的精美拆解工具,但一把一字螺絲刀插進外殼和HDMI連接器之間的縫隙中然后一擰也就搞定了(圖1)。

拆解谷歌媒體設備:35美元的硬件到底有何乾坤

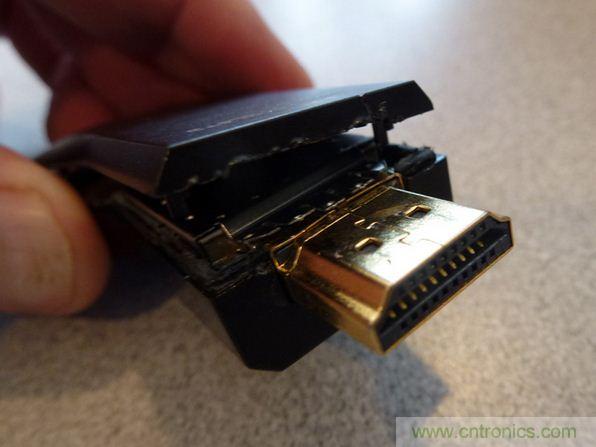

圖1:螺絲刀插進外殼和HDMI連接器之間的縫隙中然后一擰就可拆開Chromecast。

這張是拆除外殼下蓋板后的照片如圖2所示。

拆解谷歌媒體設備:35美元的硬件到底有何乾坤
圖2:拆除外殼下蓋板的Chromecast。

然后將系統從外殼的上蓋板拿下,將它翻轉過來,更多的金屬屏蔽罩映入眼簾(圖3)。

拆解谷歌媒體設備:35美元的硬件到底有何乾坤
圖3:更多的金屬屏蔽罩。
[page]
在圖3中,我還展示了與右上角的開關匹配的那個復位按鈕。在開關下方, 即右側的遠端是僅用來給Chromecast供電的微型USB連接器(至少目前為止我知道的是這樣)。兩片熱熔膠將屏蔽罩粘接到鋁制散熱器(圖4)。

拆解谷歌媒體設備:35美元的硬件到底有何乾坤
圖4:兩片熱熔膠將屏蔽罩粘接到鋁制散熱器上。

你可能會猜這兩塊相同的熱熔膠斑塊對應的是PCB上層發熱IC的位置,恭喜你答對了(圖5)。

PCB 中心被膠遮蓋的芯片是Marvell公司的DE3005-A1 SoC,該芯片也被該公司稱為ARMADA 1500- mini。在這個芯片的右邊是同樣被膠弄糊了的AzureWave AW-NH387,這是提供802.11 b/g/n Wi-Fi、藍牙和調頻收音功能(最后這個功能沒被Chromecast采用)的一塊芯片。提到無線,你可以在右下角看到PCB上蝕刻出來的天線。

拆解谷歌媒體設備:35美元的硬件到底有何乾坤
圖5:PCB上層發熱IC。

將PCB翻轉過來,去除另一個法拉第籠,你就可以見到Chromecast的存儲器了(圖6)。左邊最靠近HDMI連接器的地方是Micron 公司的MT41K256M16 4Gb低功耗DDR3 SDRAM。右邊的非易失性器件是Micron MT29F16G08 16Gb NAND閃存。

拆解谷歌媒體設備:35美元的硬件到底有何乾坤
圖6:Chromecast的存儲器。
