【導讀】前面小編已經為大家講解關于陶瓷電容的一些事情:陶瓷電容器在高壓下有效容值的最大化以及陶瓷電容器應用于250V交流電供電電路,這里繼續講解陶瓷電容器在高溫下的應用,希望能幫助到大家。
陶瓷電容器在高溫下的應用

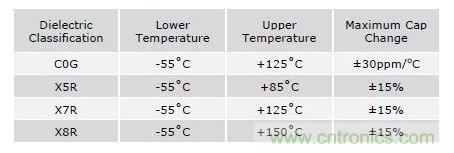

Knowles公司Syfer品牌的電容應用溫度區間為-55℃到+150℃,如下表所示:
一些汽車電子或工業應用常常會提出嚴格的溫度需求,特別是高達200℃的應用。普通產品可能不適合額定125℃以上的應用,但Knowles/Syfer經過在其制造工廠進行的廣泛測試,可向用戶推薦適用于更高溫下應用的電容。然而需要注意的是,基于C0G,X5R,X7R,或X8R電介質的電容,盡管可在200℃的高溫下應用,但其性能可能會有一定的衰減。
背景
多層陶瓷電容的可靠性與工作電壓以及工作溫度直接相關。隨著溫度上升,加速因子(Acceleration Factor 一項體現可靠性的反向指標)的升高將非常顯著 (如下圖所示):

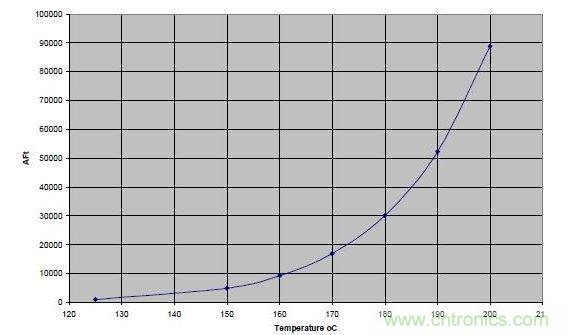

加速因子與工作溫度對照
單單熱應力即可導致電氣失效。當介質產生熱量的速度高于其所能發散的速度時就會發生熱擊穿。這會提高介質的導電性,產生更多熱量,最終導致電容性能的不穩定,通常表現為溫度的急劇上升。電容通過局部放電時所產生熱量,可能足以熔化電介質材料。
用戶在決定某個電容是否適用于高溫環境時,需要考慮熱應力和溫度上升對容值、耗散因子和絕緣電阻等基礎電性能所產生的影響。
[page]
元件測試

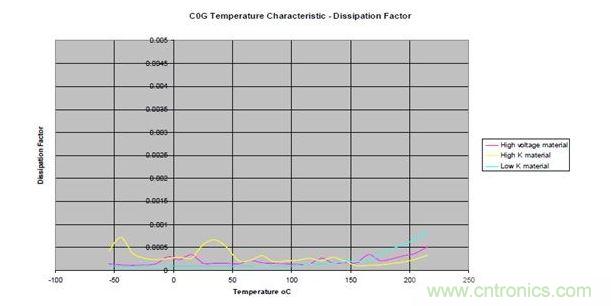

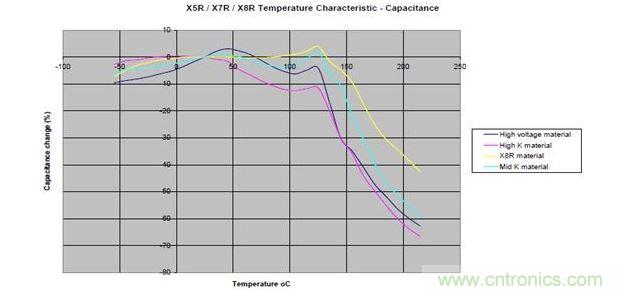

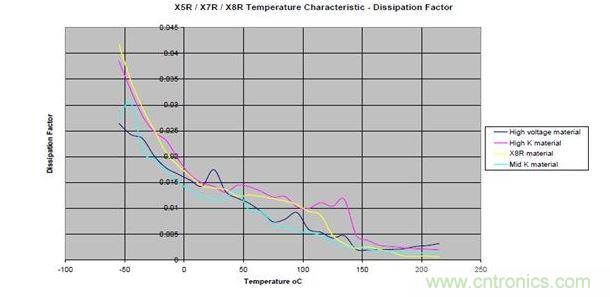

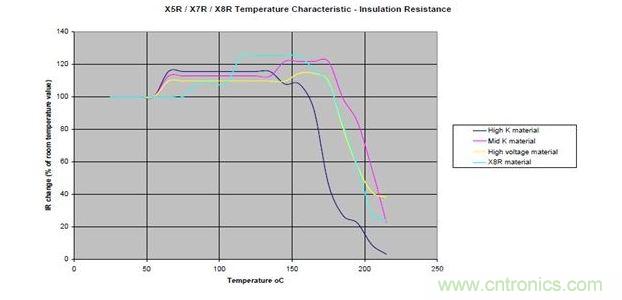

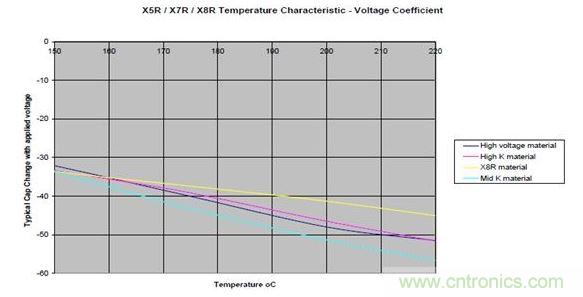

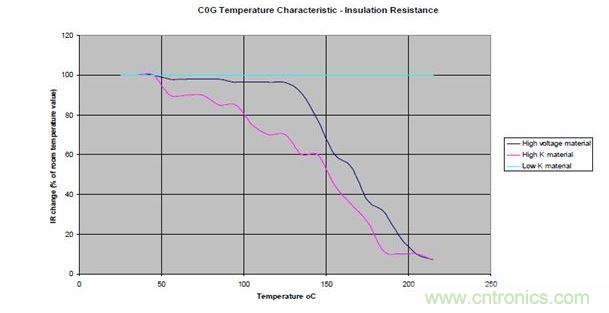

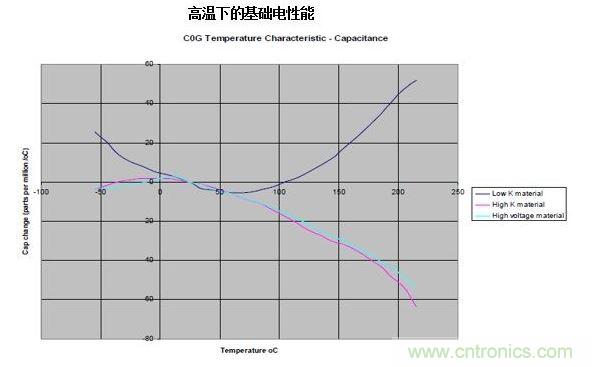

Knowles/Syfer針對采用各種電介質材料制造的電容都進行了廣泛的測試,包括高達200℃高溫下電容的可靠性測試,具體數據可以參考下面的典型測試曲線。
應用推薦
由于電容的可靠性會受到熱應力的不利影響,故不建議用戶在>125℃的環境溫度下應用普通電容,但也存在例外:
A:溫度不超過160℃時,大多數的普通電容性能可靠,但Knowles/Syfer建議用戶選取額定電壓大于或等于應用中的實際電壓30%的電容。
例如,如果應用中需要用到0805 50V 10nF的電容,則Knowles/Syfer的建議是實際選用0805 100V 10nF的電容來替代,而0805 63V 10nF的電容則不可取,因其電壓提升僅為26%。
B:溫度高于160℃時,Knowles/Syfer的測試數據顯示,電容的可靠性呈幾何級數變化,類似于上文所示熱應力變化圖表。這就使得我們很難制定一套簡單的規則來指導用戶針對160℃到200℃區間范圍內的應用選取適當?shù)碾娙荨?/div>
因此,針對160℃以上應用的電容選取,Knowles/Syfer建議用戶就應用的具體細節向我們的技術團隊咨詢,我們會推薦最適用的元件。這樣可以確保用戶獲取的是最可靠同時最經濟的應用解決方案。
例如:某項170℃下的應用需要用到1206尺寸的電容,但是當容值和工作電壓要求不變,而溫度上升到200℃時,我們就需要換用1812尺寸的電容來確??煽啃浴?/div>
