力科發布新的USB3.1端到端測試方案,具備全面測試能力

發布時間:2015-03-24 來源:力科 責任編輯:xueqi

【導讀】力科今天發布QPHY-USB3.1-Tx-Rx自動物理層測試軟件包,用于USB3.1發送端(Tx)和接收端(Rx)的一致性測試、表征和調試,簡化了USB3.1的一致性測試。這是一套獨特而全面的USB3.1測試套件,憑借這一測試軟件包,可以根據最新的USB3.1規范測試第一代(5Gb/s)和第二代(10Gb/s)的設備。

發送端測試使用16GHz的高帶寬示波器,接收端使用帶協議功能的發送端和接收端容限測試儀(PeRT3)。QualiPHY自動化測試軟件能夠提供了連接圖,自動控制示波器操作,并生成報告。

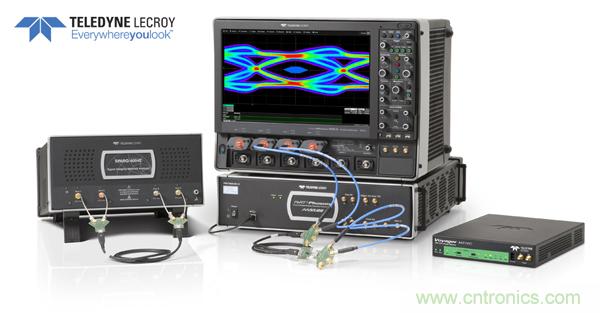

圖:力科發布新的USB3.1端到端測試方案

集成發送端和接收端的方案

將功能強大的力科(Teledyne LeCroy)示波器與獨特功能的PeRT3相結合,形成集成的Tx/Rx解決方案。例如,QPHY-USB3.1-Tx-Rx軟件通過要求DUT改變測試碼型從而自動執行Tx測試,接收端校準可由示波器直接與PeRT3通信而實現完全自動化。這種組合簡化了測試過程,并節省時間。QPHY-USB3.1-Tx-Rx軟件提供了一個統一的界面來執行Tx和Rx測試。而其他競爭測試方案需要不同的測試環境和多種復雜儀器設置,其過程復雜,并增加成本。

超越USB3.1物理層測試

力科(Teledyne LeCroy)是唯一能夠提供涵蓋發射機、接收機、協議、電纜/接插件一致性測試,以及表征和調試的完整USB3.1測試方案的測試測量設備廠家。單點采購和支持即可完成所有USB3.1測試。除了發送端/接收端的測試方案,測試套件還包括Voyager M310C 協議分析儀和SPARQ網絡分析儀。

Voyager M310C是一個多功能平臺,集成了USB測試選項,同時支持仿真高達10Gb/s線速度的主機和設備,使用戶能夠自定義傳輸數據包的報頭,有效載荷,時間和鏈路狀態和錯誤低電平控制注射。憑借C型連接器, Voyager M310C支持分析和訓練模式下的功率轉送,不僅可以作為源,還能作為動力傳輸?shù)慕K點。

力科公司的SPARQ信號完整性網絡分析儀可用于測量USB3.1發射機、接收機和電纜的插入損耗、阻抗和串?dāng)_。SPARQ基于TDR/TDT,只需要簡單的設置就可以輕松地測量S參數,且成本遠低于VNA。

力科(Teledyne LeCroy)的USB3.1測試方案,確保為開發、調試和一致性測試的每個階段提供強大的支持。
