【導讀】很多電源控制應用中，比如電熱墊，電熱毛巾等利用發熱電阻的例子，為了保證可靠性和安全性都需要對阻性電源負載的工作狀態(健康情況)進行評估。更好的評估方式就是采用的監視電源負載電阻的方式，那么如何對電阻性電源負載的模擬在線電阻監視呢？這是什么意思呢？請看下文講解。
在一些電源控制應用中，基于可靠性或安全性的原因，需要對阻性電源負載的工作狀態(健康情況)進行連續的評估。醫療設備(電熱墊，電熱毛巾和電熱毯)中使用的發熱電阻就是這種應用的很好例子。為了有效果，評估時應采用連續監視電源負載電阻的方式，并且不能干擾系統的正常工作(在線監視)。監視系統應提供至少一個數字告警信號，該信號需要在阻值超過預設范圍時被激活。

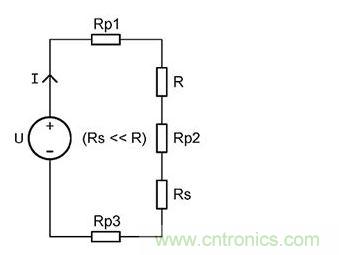

帶簡單的電阻性負載電流監視功能的典型電源控制應用可以如圖1所示那樣建模，其中忽略了任何感抗現象。在這種集總模型中，U是供電電壓；I是電路中的電流；R是電源負載(純阻性)；Rp1、Rp2和Rp3代表所有寄生電阻，建模的是互連走線、連接器和任何可能的機械或電子開關(閉合時)的電阻；Rs是電流檢測電阻。設Rp是總的寄生電阻，定義為Rp = Rp1 + Rp2 + Rp3。如果U和Rp是常數，那么I在R改變時才會改變，因?yàn)镽s是常數。因此評估R的偏差只需要監視電流即可。然而在大多數情況下，實際的U和Rp不是固定不變的。事實上，即使在常見的恒壓PWM電源控制應用中，U也可能因?yàn)殡娫催^高的內部阻抗(不良調整)和/或電壓容差而偏離期望值。寄生電阻Rp包含導線、連接器和開關的電阻，它們通常會因溫度、用途和老化的原因而發生變化。舉例來說，如果開關是功率MOSFET實現的，那么由于它具有正溫度系數，它的Rds(ON)會隨溫度的上升而增加。
圖1 帶簡單的阻性負載電流監視功能的典型電源控制應用。
很明顯，U和Rp的變化將影響基于電流的簡單電阻監視方法的精度。為了克服這個問題，可以在計算實際負載電阻(R)的基礎上進行電阻監視，方法是測量負載電流和負載電壓，然后根據歐姆定律計算它們相除的結果?，F(xiàn)在典型的方法是在數字域中做這種除法，它要求至少一個帶兩個復用輸入通道的模數轉換器(ADC)和一些處理單元(即微控制器)。這種方法很有吸引力，特別是當系統中已經有微控制器的時候。然而，由于可靠性或安全方面的原因，用軟件完成計算任務的這種方法可能行不通，或者根本不可取。
例如在醫療級設備中，標準IEC 60601-1(條款14)規定，如果由可編程系統來確保至關重要的安全性，那么開發周期必須遵循規定的程序，這將使最終系統的開發和隨后的認證進一步復雜化。另外一種方法是在模擬域中執行除法操作，方法是使用精密的模擬分壓集成電路(IC)。然而，這種IC一般很昂貴，而且不很常見。不過在模擬域中，我們可以利用經典的惠斯通電橋——在低功耗電阻測量中一種很著名的電路。它將是我們討論的起點。

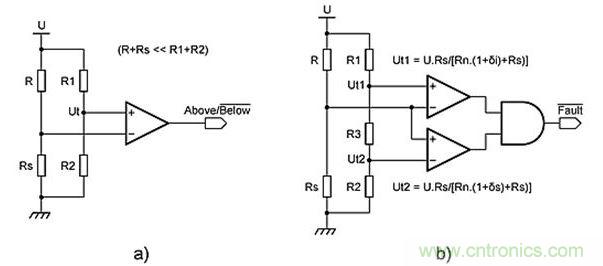

在展開討論之前，最好是將R定義為R = Rn(1+δ)，其中Rn是R的歸一化值，δ是R的相對誤差，定義為δ = R/Rn – 1。另外，讓我們將閾值點δi 和δs定義為監視系統啟動故障條件信號點之外的δ值(分別對應更差和更好)。在圖2a)中，惠斯通電橋和比較器用來產生邏輯信號，指示R是大于還是小于某個閾值。很容易表明，這個電阻閾值獨立于U，它是這種電橋拓?fù)涞囊粋€特性。在圖2 b)中，通過在參考支路和兩個比較器中使用一個額外的電阻(R3)，可以擴展拓?fù)?，?shí)現阻值窗口比較器。閾值點δi 和δs由R1、R2和R3之間的比值設定，因?yàn)樗鼈兇_定了比較器(Ut1和Ut2)的閾值電壓。
圖2 惠斯通電橋拓?fù)洹?/div>
[page]
解決方案的通用模型
[page]
為了進一步理解模型行為，讓我們考慮一個應用例子。針對某個具體應用，假設想要的模型參數規格如下：
[page]
在圖5中，實線是Rp=10mΩ時的結果，虛線是Rp＝200mΩ時的結果。在這兩種情況下，U保持不變(U=15V)。從中可以看出，δi 和δs不受Rp變化的影響。
雖然圖2 b)所示電路的閾值點獨立于U，但它們?nèi)匀皇茈娫捶种?圖1中所示)寄生電阻的影響。另外，比較器的共模和差分輸入電壓通常很小(R >> Rs)。事實上，期望的差分輸入電壓范圍與比較器的輸入偏移電壓(IOV)通常是相當?shù)?，因此會?yán)重影響監視系統的精度。
解決方案的通用模型

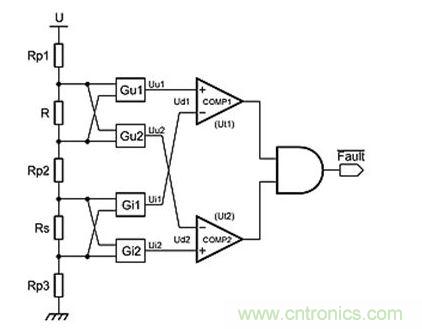

為了克服Rp依賴性，我們可以將電流與負載電壓進行比較，而不是將電流與供電電壓U進行比較。此外，我們可以在比較器之間進行適當?shù)碾妷赫{(diào)整，以克服比較器上很小的差分輸入電壓引起的參考精度損失問題。這種解決方案的通用模型見圖3，它包括寄生電阻Rp1、Rp2和Rp3。在這個模型中，負載電壓和負載電流(表示為Rs上的電壓)在施加到比較器COMP1和COMP2輸入端之前先被同相增益級電路所調整。這些增益級電路總是用運放(OPAMP)和增益確定電阻實現。
需要注意的是，只有當這種運放的IOV范圍比比較器的IOV更窄時，才有可能減少由于很小的差分輸入電壓引起的誤差。不過這個條件不難滿足，因?yàn)榫苓\(yùn)放的IOV范圍通常都要比精密比較器小，這也是為什么在一些低速高精度應用中將運放用作比較器的原因。
圖3：通用模型。
對電流的差分測量可以轉換為更簡單的單端測量，方法是將Rs下面的端子連接模擬地(電阻監視部分的地)。圖3中的新變量被定義為：
● Gu1,Gu2：負載電壓測量的增益，通常小于1。
● Gi1,Gi2：電流測量的增益，通常大于1。
● Uu1,Uu2,Ui1,Ui2：比較器的輸入電壓(以地為參考)。
● Ud1,Ud2：比較器的差分輸入電壓，參考點是對應比較器的反相輸入端(Ud1 = Uu1 – Ui1; Ud2 = Ui2 – Uu2)。
● Ut1,Ut2：COMP1和COMP2的閾值電壓。在COMP1閾值點，Ut1 = Uu1 = Ui1, Ud1 = 0；在COMP2閾值點，Ut2 = Uu2 = Ui2, Ud2 = 0。

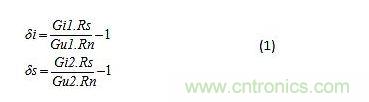

模型的閾值點(δi, δs)由模型增益定義，見公式(1)。從公式(1)可以看到，閾值點不受U或Rp的影響，這也是我們希望看到的結果。

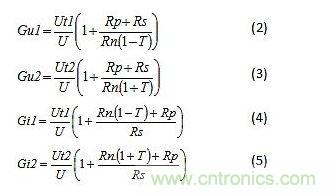

現在我們應該把實際閾值點(δi, δs)和想要的閾值點(±T)區分開來，后者通常相當于容差R加上一些安全余量。注意，為了簡化分析，我們假設想要的閾值點剛好相反。通過選擇增益開展模型調整，目的是使δi = (-T)和δs = T?；谶@樣的考慮，模型增益見下面的公式(2)、(3)、(4)和(5)。在這些公式中，U、Ut1、Ut2和Rp的選擇對于最大限度地提高性能來說很關鍵。這個課題后面再討論。

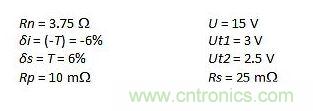

為了進一步理解模型行為，讓我們考慮一個應用例子。針對某個具體應用，假設想要的模型參數規格如下：
將這些值代入公式(2)、(3)、(4)和(5)，可以算出以下這些增益：
Gu1 = 0.201986
Gu2 = 0.168134
Gi1 = 28.4800
Gi2 = 26.7333

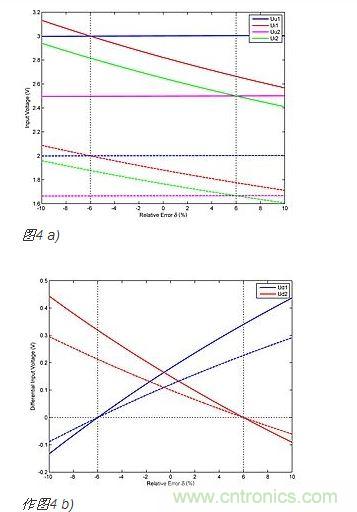

假設增益級電路是理想的情況下，圖4和圖5分別畫出了作為δ函數的比較器輸入電壓(Uu1, Ui1, Uu2, Ui2, Ud1 和Ud2)。在圖4中，實線是U=15V時的結果，虛線是U=10V時的結果。Rp值保持不變。從圖中可以看出，閾值點(δi和δs)不受U變化的影響。

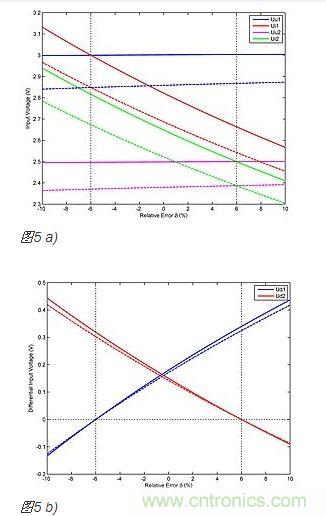

在圖5中，實線是Rp=10mΩ時的結果，虛線是Rp＝200mΩ時的結果。在這兩種情況下，U保持不變(U=15V)。從中可以看出，δi 和δs不受Rp變化的影響。
雖然U和Rp的變化不影響δi 和δs，但它們影響比較器的單端和差分輸入電壓，見圖4和圖5。因此模型增益的確定應慎重，要確保滿足比較器的共模輸入電壓范圍(CMIVR)要求。在這個例子中，假設比較器能夠?qū)崿F(xiàn)接近地電位的檢測，也就是說它們的共模輸入電壓范圍可以從0(或以下)擴展到某個正值。在圖4 a)和圖5 a)中可以看到，在低于和高于δi 與δs時，相關的輸入電壓(對δi來說是Uu1和Ui1，對δs來說是Uu2和Ui2)呈現相反的趨勢。
因此，相關輸入電壓在δi和δs處同時具有最高值，分別是Ut1和Ut2。要想比較器在δi 和δs點提供正確的輸出狀態，Ut1和Ut2必須在它們的共模輸入電壓范圍之內(CMIVR)。如果是這樣，相關輸入電壓可能在低于和高于δi 和δs時超出CMIVR，因?yàn)槊總€比較器至少有一個輸入電壓在CMIVR內是有保證的，而且大多數比較器在這種情況下仍能提供正確的輸出狀態。符合工業標準的LM393就是具有這種能力的一個典型例子。從圖4 a)和圖5 a)中可以看出，Ut1和Ut2不是固定的，它們會隨著U增加和/或Rp減小而增大。
當U位于其最大可能值、Rp位于其最小可能值(在大多數情況下可以認為是0)時，將形成在比較器CMIVR方面最差的工作條件。在計算模型增益時應該將這些U和Rp值代入公式(2)、(3)、(4)和(5)。
比較器的輸入偏移電壓(IOV)有可能導致δi 和δs閾值點偏離期望值，并降低電阻監視的精度。為了盡可能減小這種漂移幅度，我們應該盡可能增加分別對應δi 和δs的Ud1和Ud2斜率模(絕對值)，如圖4 b)和圖5 b)所示。
另外觀察圖4 a)和圖5 a)可以看出，通過增加Ut1和Ut2也可以減小這種漂移。考慮到前面討論的共模輸入電壓范圍(CMIVR)限制，我們可以得出結論：應選擇接近CMIVR上限的Ut1和Ut2電壓值，并留一些安全余量應對實際元件的容差和漂移。選好Ut1和Ut2后，就可以將它們與T、Rn、Rs、U (最大值) 和Rp (最小值)一起代入增益公式((2), (3), (4), (5))計算模型增益，完成模型的調整。
相反，當Ud1和Ud2斜率模減小時，由于輸入偏移電壓(IOV)引起的閾值點漂移將變得更糟，見圖4 b)和圖5 b)。從這些圖還可以看出，這些模值隨U的減小和/或Rp的增加而減小。因此最差精度損失發生在最低期望的U值和最高期望的Rp值時?？傊蒊OV引起的精度損失行為可以被總結為：針對某個特定的比較器IOV范圍，為了滿足特定的精度要求，必須重視相應的最小U值和最大Rp值。
也可能在一些特殊情況下，U=0和/或Rp → (+∞)。符合這些情況的例子包括U供電電源的關斷或故障、保險絲熔斷、PWM應用中功率開關的開路等。在發生這些事件時，所有比較器的輸入電壓將接近于0，輸出信號(Fault)將沒有統一的狀態。此時Fault應被忽略，或被某些額外的檢驗電路關閉。
請注意，有關模型調整和性能的上述結論不是專門在分析圖4和圖5基礎上得出來的。這些結論實際上基于的是對模型的數學分析，本文只提供了一些重要的設計公式。
除了比較器的輸入偏移電壓(IOV)外，監視的精度還受電流檢測電阻(Rs)的容差以及增益級電路的誤差(包括運放的IOV、增益確定電阻(只有標準值電阻)偏離理想值的幅度以及電阻容差)的影響。鑒于誤差源有很多，監視的有效精度最好通過對整個系統執行Monte-Carlo分析進行評估。大多數SPICE仿真器都提供這種分析方法。
