隨走隨充,便捷DIY太陽能移動電源

發布時間:2015-02-03 責任編輯:echolady

【導讀】智能手機的流行,帶動了移動電源的風行。市面上開始出現各式各樣的移動電源。很多DIY大人開始手癢,自己動手制作了一個便捷移動電源。本文設計的是一個太陽能移動電源,能夠隨走隨充。

這款電源主要利用了幾塊鋰電池,想要達到的效果初步如下:

用普通的手機充電器或電腦的USB接口要能很方便的給移動電源充電;
用太陽能板也能給電池充電;
輸出5V 500mA;
有充電指示,和電量低指示;

事先說明,這款電源并不考慮內置內置AC充電電路,因?yàn)槭謾C(jī)充電器、mp3充電器等基本上都是USB接口的,直接用這些接口就好了很方便,另一方面,如果有5V左右的太陽能板也可以外接充電。

至于太陽能電池板,不建議和電池安裝在一起形成一體。因?yàn)樵诟邷丨h(huán)境下,電池處于暴曬的情況下是容易發生危險的。所以太陽能電池板考慮外接,不裝到一起。

隨走隨充,便捷DIY太陽能移動電源
圖1
隨走隨充,便捷DIY太陽能移動電源
圖2

[page]

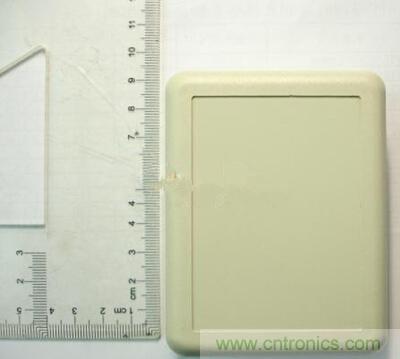

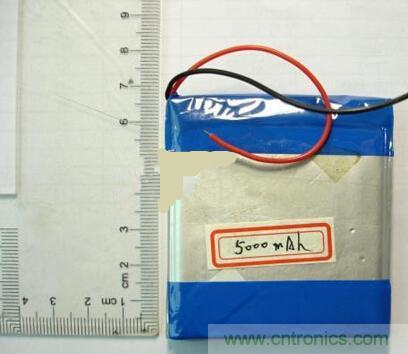

電池外殼采用塑料,尺寸是:90*70*28mm,外壁較厚,如果大家有較為大的外殼,可以做容量更大的電池。電池是鋰電的:3.7V 5000mAH。 尺寸是:66.5*61.5*9.5mm。

隨走隨充,便捷DIY太陽能移動電源
圖3

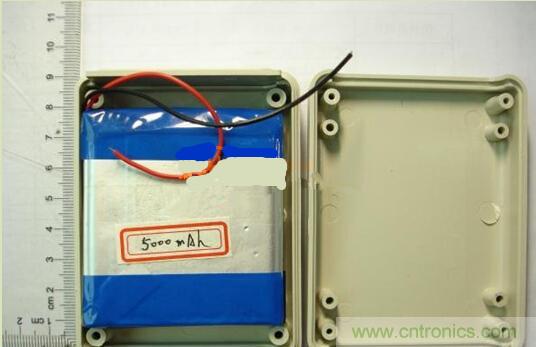

再看看電池裝到外殼的情況:視乎尺寸很合適。

鋰電池充電IC比較常用的有:TP4056/LTC4054/SC806/SC805/MAX1507等。原來計劃用STM8單片機實現全部的充電控制和放電回路的BOOST升壓控制,考慮到讓大多數人都容易DIY,最終還是決定用通用充電IC加BOOST升壓IC來實現了。

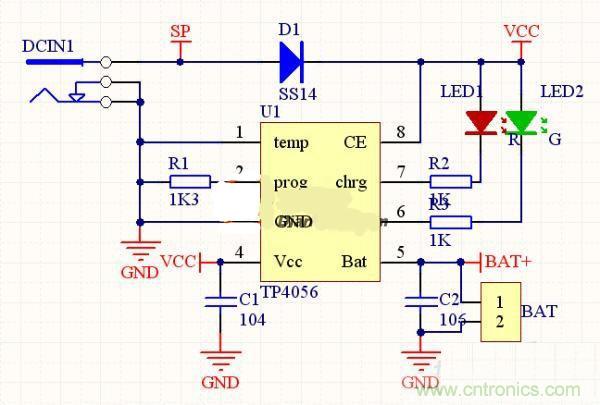

充電電路選擇:TP4056,主要是這顆IC相對便宜好買。充電電路如下:

隨走隨充,便捷DIY太陽能移動電源
圖4

不過相對的,這款芯片的充電電流非常小,5000mAh的電池要充很久才能充滿。如果IC散熱處理的好的話可以1A的電流充電,因?yàn)榭紤]到用電腦的USB口也可以充電,所以電流計劃限制到500mA,如果過大的電流可能會燒壞電腦主板,電流設定電阻還要做進一步調整。在500mA下要充滿5000mAH的電池要10小時。

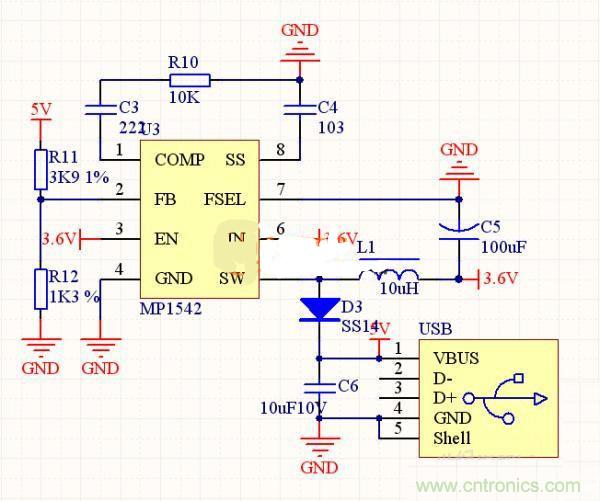

升壓電路決定用MP1542,電路如圖:

隨走隨充,便捷DIY太陽能移動電源
圖5

用單片機實現充電和升壓,做起來相對復雜一點,DIY考慮到簡單易做。后面也會發布太陽能充電的移動電源。

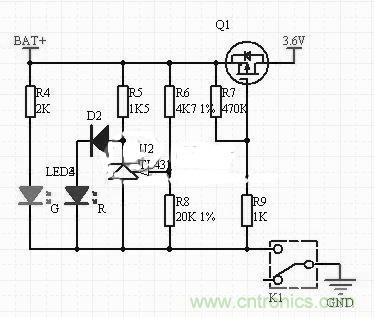

工作指示和低電量指示電路:

隨走隨充,便捷DIY太陽能移動電源
圖6

[page]
隨走隨充,便捷DIY太陽能移動電源
圖7

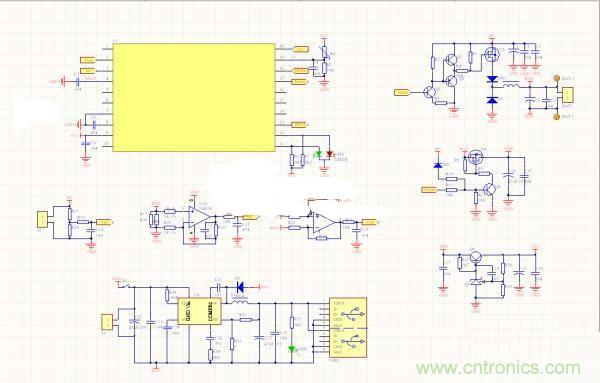

上圖是目前在設計中的10W、20W太陽能備用電源,電池組分別是12V7AH、12V12AH鋰電池組,充電帶MPPT,輸出2路5V USB接口,一路點煙器接口。

隨走隨充,便捷DIY太陽能移動電源
圖8

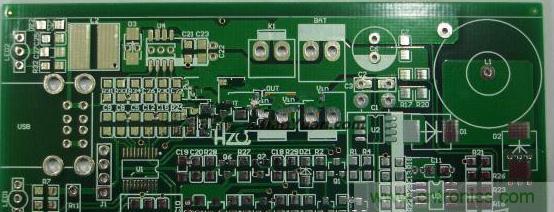

成品的10W、20W太陽能備用電源的PCB板。

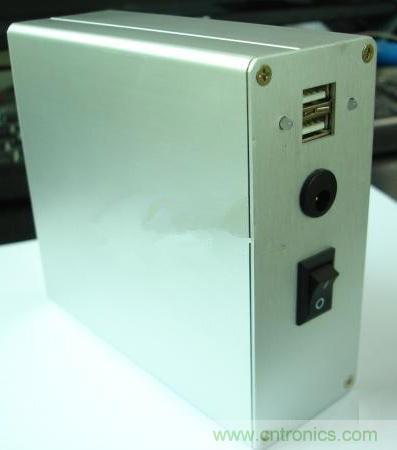

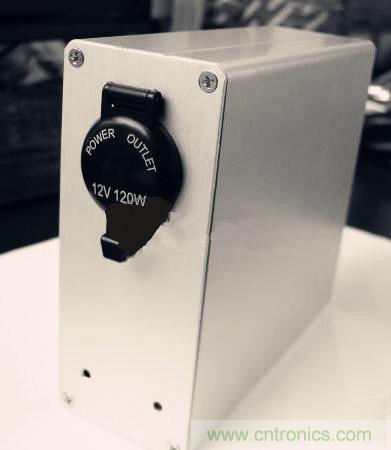

組裝一下就成了一個10W的太陽能電源了,成品如下

隨走隨充,便捷DIY太陽能移動電源
圖9
隨走隨充,便捷DIY太陽能移動電源
圖10

本篇文章處處從新手的角度出發,充分考慮到DIY的需要,在各個環節都選擇最容易上手的設計和器件進行設計。不追求大功率,而是滿足大家動手的需要。并且加入了太陽能充電的設計,提供了一種新的思路。
