可測試性是同可靠性、維修性相并列的一門新型學科，其發展和應用對于提高產品的質量，降低產品的全壽命周期費用具有重要意義。隨著集成電路設計方法與工藝技術的不斷進步，集成電路的可測性已經成為提高產品可靠性和成品率的重要因素。

1 信號處理器簡介

硬件電路軟件化是電路設計的發展趨勢。借助大規模集成的FPGA和高效的設計軟件，不僅可通過直接對芯片結構的設計實現多種數字邏輯系統功能，而且由于管腳定義靈活，從而減輕了信號處理器電路圖設計和電路板設計的工作量及難度。這種基于可編程邏輯器件的設計大幅減少了芯片的數量，縮小了系統的體積，提高了系統的可靠性，同時也增加了信號處理器的測試復雜度，降低了故障隔離率。

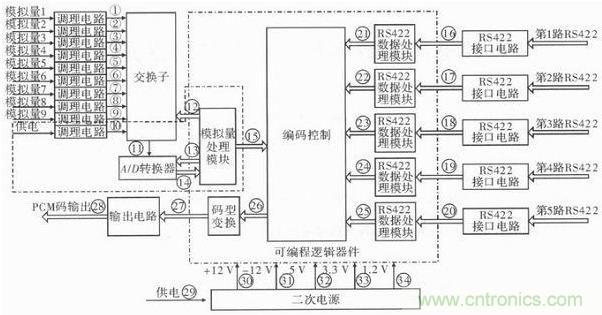

信號處理器主要完成電壓模擬信號的分時采集、RS422總線信號的接收和編碼輸出等功能，原理框圖如圖1所示。

2 信號處理器測試現狀分析

信號處理器作為遙測產品的重要部件，其可測試性基本決定了遙測產品的可測試性，因此提高信號處理器的可測試性意義重大。由圖1可知信號處理器需要進行測試的節點較多，主要包括多路模擬信號調理電路、交換子、A／D轉換器、RS422總線接口芯片、PCM碼輸出電路、FPGA內部的各邏輯模塊、二次電源等，共計約34個測試節點。

在地面或試驗室環境中，采用信號模擬器、萬用表、示波器、數據接收設備等對信號處理器進行測試，可以考核全部測試節點，基本實現信號處理器100％的測試覆蓋率和故障隔離率。

在供電、二次電源變換以及PCM輸出正常的前提下，在掛機自檢過程中通過接收到的PCM數據僅可獲取部分模塊的工作狀態，主要包括“供電”信號所在的調理電路、交換子、A／D轉換器、模擬量處理模塊和編碼控制模塊的部分功能，測試覆蓋率約為24％。當4個單元中任意一個單元或多個單元出現故障時，無法通過數據分析完成故障的進一步隔離，從而形成一個模糊度為4的模糊組，故障隔離率0％。
[page]
3 BIT設計分析

3．1 單一模擬信號采集通路BIT分析

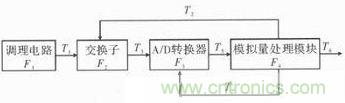

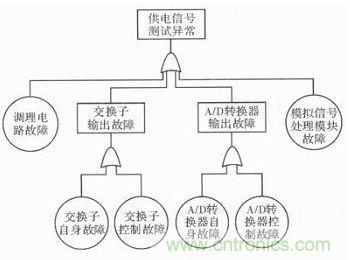

通過對圖1中雙點劃線部分電路進行分析，建立故障樹如圖2所示，根據故障樹形成相關性圖形模型如圖3所示，獲得一階相關性及相關D矩陣如圖4所示。

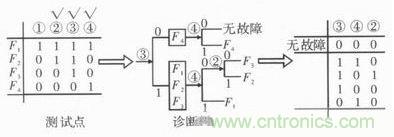

通過對D矩陣分析，識別冗余測試點和模糊組，完成檢測用測試點選擇，生成診斷樹和故障字典如圖5所示。

3．2 單一模擬信號采集通路的BIT設計

部分電路BIT分析是基于通過獲得測試點的狀態來識別故障和故障定位。根據信號處理器的特殊性，設計采用為電路各測試點引入激勵信號的方式，實現判斷功能模塊是否存在故障的功能，其BIT方案如圖6所示。

在信號處理器上增加D／A轉換器電路和開關矩陣模塊，F(xiàn)PGA中增加自檢模塊；信號處理器加電時，自檢模塊控制開關矩陣接入各測試點，由D／A轉換器接入特定電壓值；通過比較電路最終測試返回值與引入值即可了解各模塊的狀態。以模擬信號“供電”測試通道為例說明BIT工作流程。

(1)自檢模塊預設D／A輸出值為4 V。(2)通過開關矩陣將4 V電壓接入“供電”信號所在調理電路前端。(3)自檢模塊將通過A／D轉換器獲得的數據同預定值進行比較。(4)如果比較結果一致，則輸出“000”表示無故障，自檢結束。(5)如果比較結果不一致，則控制開關矩陣將4 V電壓接入調理電路后端，即交換子前端，自檢模塊將通過A／D轉換器獲得的數據同預定值比較。(6)如果比較結果相一致，則輸出“110”表示調理電路故障，自檢結束。(7)如果比較結果不一致，則控制開關矩陣將4 V電壓接入交換子后端，即A／D轉換器前端，自檢模塊將通過A ／D轉換器的獲得的數據同預定值進行比較。(8)如果比較結果相一致，則輸出“101”表示交換子故障，自檢結束。(9)如果比較結果不一致，則通過“100”表示A／D轉換器故障，自檢結束。

此流程存在盲點，即模擬信號處理模塊故障。因?yàn)樵摴收弦部赡軐?dǎo)致交換子輸出和A／D轉換器輸出故障，單一流程無法進行識別和隔離。全部模擬通道均加入到此流程后，就可以通過多數原則判定和隔離上述故障。
[page]
3．3 RS422數據通道BIT設計

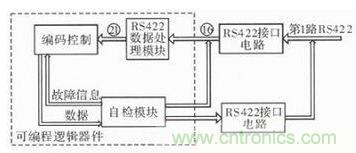

RS422數據接收只有兩級功能模塊，故障判定和隔離相對簡單。只需要在FPGA中增加相應數量的標準RS422總線數據流，通過RS422總線接口芯片、開關矩陣和總線選擇器接入RS422總線接口芯片輸入端或RS422數據處理模塊。RS422數據通道BIT方案如圖7所示。

信號處理器加電后，自檢模塊首先發出預定格式的RS422信息，并控制開關矩陣切入RS422接口電路的輸入端，將接收到的數據同原始數據進行比對。如果一致則代表無故障；否則，將預定數據通過總線選擇器切入RS422接口電路后端，再將收到的數據與預定數據比較，比對結果數據一致則RS422接口電路存在故障，反之RS422數據處理模塊故障，但不能同時識別RS422接口電路是否故障。

3．4 信號處理器整體BIT設計

通過對單一模擬信號采集通道以及RS422數據通道的BIT設計實現，最終信號處理器整體BIT設計結果如圖8所示。

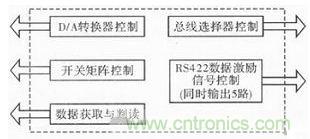

自檢模塊為整個BIT設計的核心，自檢模塊需要控制D／A轉換、開關矩陣的切換、總線選擇器工作狀態、產生需要的激勵信號、完成數據判讀以及生成故障代碼。自檢模塊的功能框圖如圖9所示。
