【導讀】對于從事網絡通訊的達人們來說,網絡監測儀是常用儀器。網線檢測儀通常都是使用9V干電池,但是頻繁使用的情況下經常忘記關閉電源,電池的能源被白白浪費掉。如果將網線檢測儀設計成可充電式的呢?今天小編就為大家展示達人DIY的可充電式網線檢測儀。
改造目標:將網線測試儀改造成為可充電式測試儀
改造方案:將內置的9V電池改為3.7V鋰電池,并用升壓電路將鋰電池的3.7V電壓升高至9V,以匹配網線測試儀的工作電壓,并加上鋰電池充電電路供鋰電池進行充電使用。
改造材料及工具:14500鋰電池一顆、升壓電路、鋰電池保護板、鋰電池充電電路、自鎖開關、導線若干、絕緣膠帶、手電鉆、銼刀、電烙鐵等。

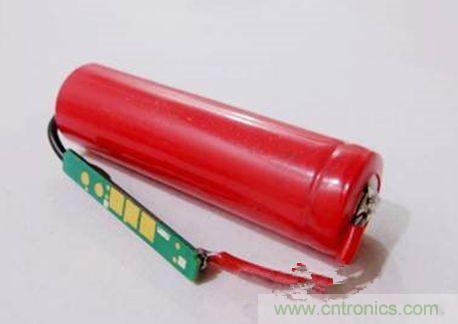

Step1:電池加裝保護板
首先要對電池進行改造,筆者使用的是一顆三洋14500鋰電池,容量為800mAh,而一般的9V電池大約在200mAh左右。因此在使用14500鋰 電池時,測試儀的電量是平常的1.6倍左右,使用時間可以大大延長。只是這顆14500電池并不帶保護板,因此在鋰電池正式使用之前,要給鋰電池加裝保護板。
為什么要給鋰電池加裝保護板?
任何鋰電池都有固定的充放電截止電壓,過充與過放都會對鋰電池造成損害,因此需要加裝鋰電池保護板,防止鋰電池過充以及過放。
Step2:在外殼上開孔
然后要在網線測試儀機身上開出MICro USB充電接口等三個孔。具體步驟是將網線測試儀拆開,將電路板、電池暫時移開。然后用10mm的鉆頭開出自鎖開關的安裝孔,開孔的時候要注意用手壓緊上 下外殼,避免影響開孔精度。在另一側用3mm的鉆頭開出充電指示燈孔。在指示燈旁用銼刀開出Micro USB接口的孔,三個孔位開好以后,就可以進行的電路安裝工作了。

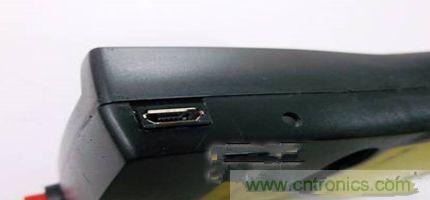

自行開孔安裝的充電接口

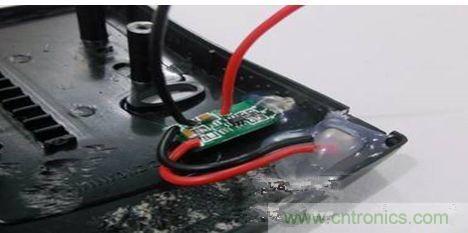

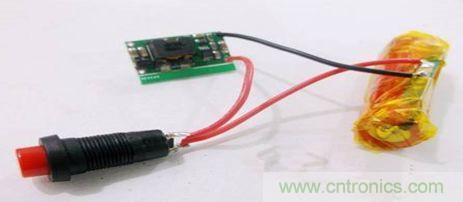

Step3:電池及電路安裝
將充電電路連接到電池的正負極上,筆者在這里使用了TP4057方案的充電電路,這是一款線性鋰離子電池IC,它擁有最高500mA的可編程充電電流, 因此筆者將充電電流設定為500mA,而電池容量為800mAh。由于充電電路沒有待機耗電,因此可以直接連接到電池正負極上,另外要切忌的是,充電電路 的電源輸入極性不能接反,否則必定會燒毀電路。
網線測試儀雖然不如無線鼠標這類設備耗電,但是對于經常使用網線測試儀的朋友來說,小小的改造就可以節省許多的9V電池,即使是疏忽忘記關閉測試儀,也不會造成一次性電池的浪費,這不僅可以鍛煉自己的DIY動手能力,也可以發揚低碳環保的生活理念。
