電子元件公司:檢測電位器的超實用方法

發布時間:2014-11-11 責任編輯:sherryyu

【導讀】電位器就是由電阻體與轉動或滑動系統組成,靠一個動觸點在電阻體上移動,獲得部分電壓輸出的一種可變電阻器。如何檢測電位器的好壞呢?這里電子元件回收公司分享了兩大主流方法幫你檢測電位器。

電位器,是一種可變電阻器。一般是由電阻體與轉動或滑動系統組成,也就是靠一個動觸點在電阻體上移動,獲得部分電壓輸出。根據電子元件回收公司的介紹,電位器的檢測通常有以下兩種方法:

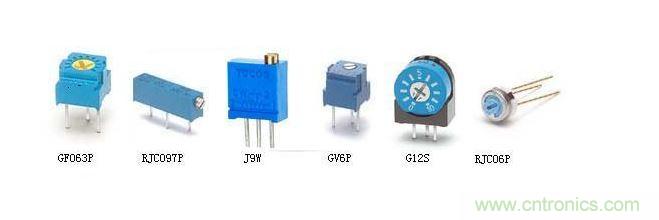

電位器
1、帶開關電位器的檢測

對于帶開關的電位器,除應按以上方法檢測電位器的標稱阻值及接觸情況外,還應檢測其開關是否正常。先旋轉電位器軸柄,檢查開關是否靈活,接通、斷開時是否有清脆的“喀噠”聲。用萬用表R×1Ω檔,兩表筆分別在電位器開關的兩個外接焊片上,旋轉電位器軸柄,使開關接通,萬用表上指示的電阻值應由無窮大變?yōu)?Ω。再關斷開關,萬用表指針應從0Ω返回“∞”處。測量時應反復接通、斷開電位器開關,觀察開關每次動作的反應。電子元件回收公司表示,若開關在“開”的位置阻值不為0Ω,在“關”的位置阻值不為無窮大,則說明該電位器的開關已損壞。
電位器的檢測
2、雙連同軸電位器的檢測

用萬用表電阻檔的適當量程,分別測量雙連電位器上兩組電位器的電阻值是否相同且是否與標稱阻值相符。再用導線分別將電位器A、C''''及電位器A''''、C短接,然后用萬用表測量中心頭B、B''''之間的電阻值,在理想的情況下,無論電位器的轉軸轉到什么位置,B、B''''兩點之間的電阻值均應等于A、C或A''''、C''''兩點之間的電阻值。電子元件回收公司表示,若萬用表指標有偏轉,則說明該電位器的同步性能不良。
