【導讀】打開新聞到處都是文章“出軌門”的新聞，搞得大家都在懷疑連文章這種男人都出軌了，還能不能再相信另一半？有沒有什么可以測量我的他是否有說謊是否衷心？本文教大家如何自己DIY一款簡易的測謊儀，拿著它來測測你身邊的他是不是說了謊。文中詳細介紹了測謊儀的原理、各部分制作電路。最后還分享了一個測謊儀DIY視頻供大家參考。
測謊儀的原理
脈搏、汗液、眼球的動作以及體溫等的變化，之所以能夠簡單的把它們視為電阻阻值的 變化進而測量，其緣由類似于汗液會引起人體電阻阻值的變化。 那么，人體的電阻有多大呢？人體內的70%是水分，同時含有礦物質等電解質，因此，人體內一定存在電流的流動。
我們可以用萬用便簡單地確認這一點。辦法是用萬用表的電阻量程（兆歐姆范圍）測量。用力握住萬用便測試筆的兩端，我們會發現抓握方法不同，結果隨之變化。例如剛洗過濕手抓握，電阻值與用干手抓握時就不一樣。還可以測試儀下朋友的人體電阻，一定會呈現不同的數值。一般來說阻值讀數介于幾百千歐至幾兆歐之間。
測謊儀電路圖設計

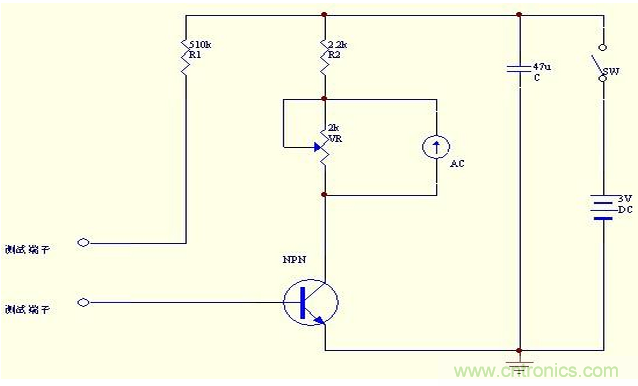

測謊器原理圖如圖1所示：
1、 晶體管基本動作。
電路中僅有一個晶體管，屬于共發射極電路，晶體管中集電極電流隨基極電流的變化而 變化，我們這里采用的晶體管的電流放大系數為120——240。根據我們學到的晶體管知識，我們知道，發射極電流值，應該為基極電流和集電極電流之和。所以，晶體管基本工作為以下三點：
（1）若基極電流變化，集電極電流也相應發生變化。
（2）基極電流比集電極電流小得多。
（3）基極電流+集電極電流=發射極電流。
2、 將阻值變化轉換為電流變化，我們看到，圖中基極什么也沒連接，所以集電極中無電流流動，若將兩個測試端子的兩端短路，通過R1有一定電流（稱為偏壓電流）流過基極。于是導致集電極也有一定電流流過，與集電極連接的電流表中同樣有電流流過，電流表的指針呈現擺動。 如果改變電流中R1的阻值，集電極電流將隨基極電路而改變。這個原理表明，改變阻值，電流表擺動，即電流大小會發生變化。
3、固定偏壓電路。

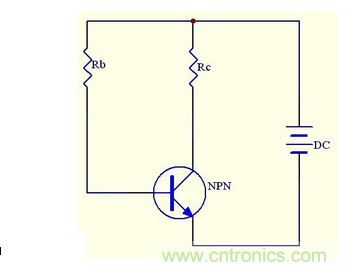

測謊器中使用了如圖所示的固定偏壓電路。偏壓電路的作用就是為放大器提供合適、穩定的靜態工作點。其靜態工作點Q的計算公式如下所示：
測謊儀的電路板制作
1、由于我們制作的電路比較簡單，我們選用市面上比較常用的實驗電路板。
2、為了使電路完成設計所希望的動作，不可輕視元器件的布局，我們按照上述電路圖那樣連接的話，就能滿足動作要求。
3、使用實驗電路板時，應該盡可能從焊錫面一側用鍍錫金屬線沿著孔連接各個元器件。只有當做不到這一點時，才不得以從元器件面一側用尼龍線連接相應的元器件。
4、在連接時我們應該用油性筆在元器件的安裝孔上刻上記號，目的在于防止弄錯安裝位置。完成元器件的焊接工作后，我們應該用剪刀切掉元器件多余的引腳長度。在焊接中，為了保證元器件不脫落，應該將它們的引腳向外彎曲。有些元器件根本不做錫焊，只靠把引腳完全彎曲起來固定元器件，這樣做的方便之處在于一旦發現安裝錯誤，能夠方便取下這些元器件。
5、元器件間的連線。將鍍錫金屬線與上面已經安排到位的元器件的引腳焊接固定。
6、其他元器件的安裝。如：電池盒、端子和開關等。
測謊儀的動作的確認和調整。
1、把兩節5號干電池放入電池盒，讓電池開關置ON。這是若電流表的指針擺動，說明存在布線錯誤，這是要把電池開關置OFF，重新檢查電路板。
2、用尼龍被覆導線直接連接兩個測試端子，調整半固定電阻，確認電流表指針擺動，不過有時候電流表指針可能擺動過頭，結果半固定電阻無法起到調整作用。
3、實際測試中應該用手捏住兩個測試端子，調整半固定電阻，使電流表有大約半圈的擺動幅度。時而緊握，時而放松，可以確認電流表的擺動方向。
4、按照上面的要求完成動作確認后調整即告結束。
測謊儀的使用方法。
自己可以單獨嘗試一下，不過在有意識的條件下實驗，往往難以確認電阻值的變化，所以最好請有興趣的朋友協助實驗。首先，讓朋友捏住測試端子，記住當時的電流表指針擺動的位置。接著對朋友提問，同時觀察問答時電流表指針擺動幅度的變化。如果變化很大，說明朋友有明顯的分泌汗液，或許說明對方心里“有鬼”哦。
我們制作的這個測謊器，所需元器件非常少，因此可以做的很小。
