“減肥利器”Jawbone 智能手環拆解,揭秘內部電路設計

發布時間:2014-03-14 責任編輯:sherryyu

【導讀】一個冬天的贅肉再不減下來就“原形畢露”啦!可是減肥要堅持,咋辦?那就帶著“手鐲”督促你堅持。Jawbone UP 2智能手環可以與你的手機相連接,全天候監測我們的運動狀況,通過振動的方式提醒我們,告知自己身體狀況如何。那么到底它是怎么個工作原理,是如何設計的呢?內部電路又是怎樣的?相信很多人想知道,下面小編為你揭秘。

“減肥”一個經久不衰的話題,不管男女老少。春天來了,立馬穿裙子的季節到了??粗粋€(gè)冬天堆積的贅肉,是不是想到要運動了,但惰性確實很惱人,堅持不下來!同感的有木有?這時一款Jawbone UP 2產品降臨,像是個救星,這個像手鐲一樣的東西卻有著神奇的功能。通過與手機的連接,它可以來全天候監測我們的運動狀況,通過振動的方式進行提醒,不怕你懶惰。配合手機軟件更是可以讓你對自己的身體健康有全面的了解。

下面隨著小編來拆解下這款產品,看看其內部的設計電路到底是咋樣的?

Jawbone 智能手環拆解

Jawbone 智能手環拆解
[page]

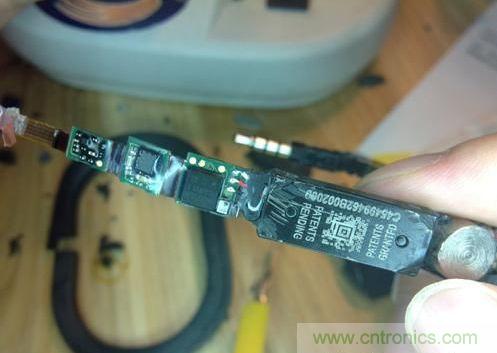

Jawbone UP的特色是是外面有一層帶紋理的膠套,開環的兩端分別是耳機插頭和按鈕,步數數據會通過耳機插口同步到手機上。按鈕一端上還有兩個LED燈,分別是充電時會亮的“太陽”燈,和睡眠模式的“月亮”燈。兩端到中間有各有一條鐵片用來固定電線和電路板,電線外有膠套保護著,電路板則是直接注入膠以封閉,因此Jawbone UP宣稱他們的防水性能是很好的,拉伸性能也比較好。

Jawbone 智能手環拆解

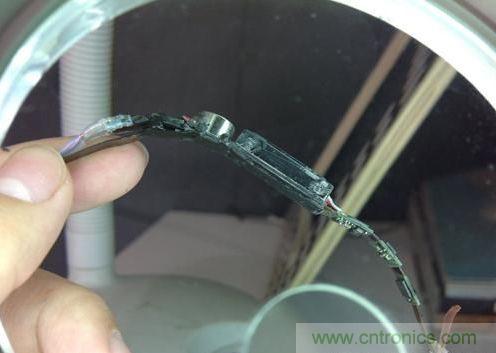

Jawbone的電路板設計有一個特色,它是電池放在中間,所有小電路板通過排線連接在一起,中間的黑色小匣子包住了電池并夾住排線。這樣處理器,振動馬達,各部分電路就可以整齊地分布在腕帶的各個部位上,腕帶也能做到比較窄。

Jawbone 智能手環拆解
[page]

Jawbone 智能手環拆解

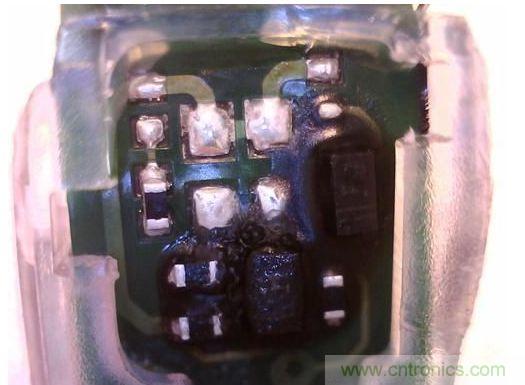

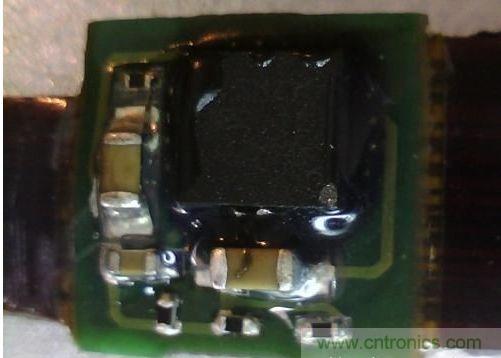

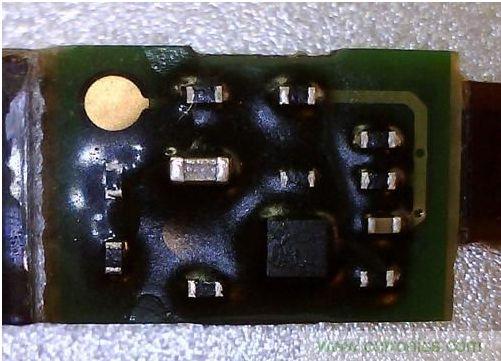

芯片上采用的是TI的方案,微處理器是16bit的MSP430F5548,有一個Macronix的8m-bit的Flash芯片MX25L8006E,還有一塊是USB電源管理的BQ24230。由于電路板上面涂了一層透明涂料又注了硅膠,各種芯片不太好辨認。

Jawbone 智能手環拆解
[page]

Jawbone 智能手環拆解

Jawbone 智能手環拆解

Jawbone 智能手環拆解
[page]

Jawbone 智能手環拆解

Jawbone 智能手環拆解

Jawbone 智能手環拆解
[page]

Jawbone 智能手環拆解

Jawbone 智能手環拆解

Jawbone 智能手環拆解
[page]

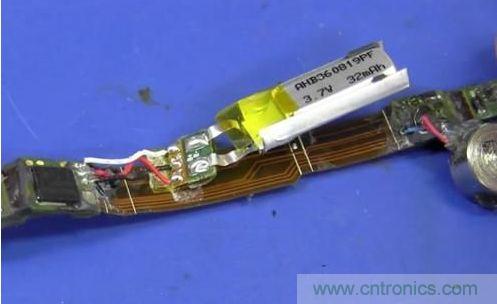

最后那個神秘的電池匣我們沒有拆開,不過可以從網上資料搜到應該是32mAh的容量。附上一張國外資料查到的Jawbone UP的拆解圖。

Jawbone 智能手環拆解


視頻:

在這次拆解的過程中,小編印象最深刻的是大家討論Jawbone UP 2的小方塊電路板是如何銜接到到一起的。經過一番觀察和討論后,得出初步結論:所有PCB板夾在同一條排線上?,F(xiàn)在看來事實也確實如此。
