日置升級版存儲記錄儀MR8875-30的應用實例
發布時間:2013-11-26 來源:日置 責任編輯:xueqi
【導讀】升級后的日置存儲記錄儀MR8875-30應用實例,MR8875-30可長時間記錄外加在設備、超電導材料、接點的微小電壓波形的測量。此次實測案例的重點是記錄設備的特性評估、超電導材料的評估、接點的電壓下降(接點電阻測量)等μV等級的電壓。而且還需要同時測量溫度和其他電壓。
本期為大家介紹升級后的存儲記錄儀MR8875-30的應用實例。
MR8875-30可以長時間記錄外加在設備上的電壓、超電導材料的電壓下降、接點的電壓下降等微小電壓波形。新升級的MR8875-30特別加強了FFT分析功能,對于同時輸入的信號可實現4種現象的分析同時測量,并結合測量環境通過運算減少誤差,此外更有豐富的窗函數,Running頻譜等一系列新增功能。為廣大用戶更好的解決實際測量問題。
言歸正傳,此次實測案例的重點是記錄設備的特性評估、超電導材料的評估、接點的電壓下降(接點電阻測量)等μV等級的電壓。而且還需要同時測量溫度和其他電壓。

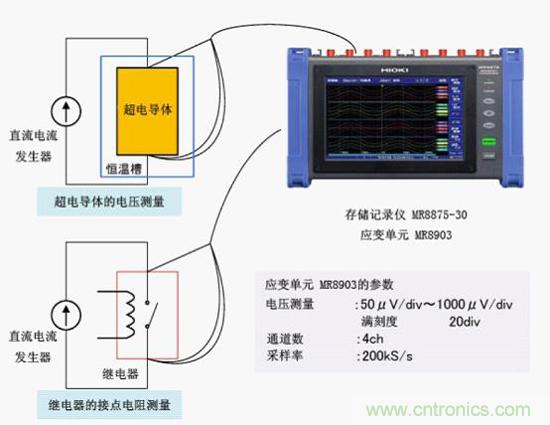

圖1:簡易接線圖示
如圖所示,我們通過在存儲記錄儀MR8875-30 上安裝應變單元MR8903,可測量并記錄微小電壓波形(測試線為非標配產品)可以使用市售電線(指標參數等詳情可來電咨詢)。連接線需自備。保護端子的鱷魚線請和黑色端的鱷魚夾線連接。
●使用儀器
數據記錄儀:MR8875-30
應變單元:MR8903(4ch)
電壓·溫度單元:MR8902(15ch)
(測量其他的電壓、溫度時,請?jiān)黾舆x擇MR8902)
