第五名:低溫飄環氧封線繞電阻

常見有Fluke、MC和HP的,溫度系數一般<5ppm/C,大部分是1-3ppm/C,老化也不大,大約<25ppm/a。這樣的電阻必須用Evanohm線材才能做到低溫飄,經常能在國外的高精度的儀器中見到。

國內電阻盡管也有標1ppm附近的,但由于采用錳銅,曲線彎曲大,不能保證寬溫度范圍下的溫度系數。因此這個指標虛的成分很大。

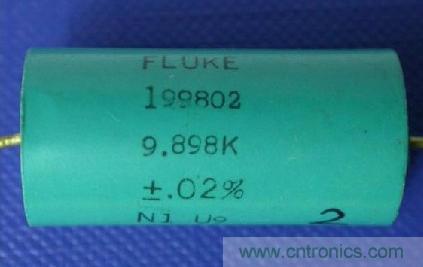

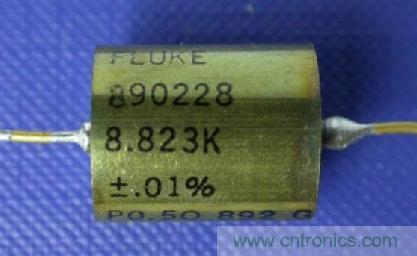

比如錳銅的Beta溫度系數一律是-0.6ppm/C2,也就是說,當20度時溫度系數為0,那么21度時即為-0.6ppm/C,而22度就為-1.2ppm了。因此,標稱<1ppm/C的只能在很窄的溫度范圍才有效。Fluke的這樣的電阻,溫度系數都是后來測試然后標在外殼上,N1就是-1ppm/C,P1.5就是+1.5ppm/C?

低溫飄環氧封線繞電阻

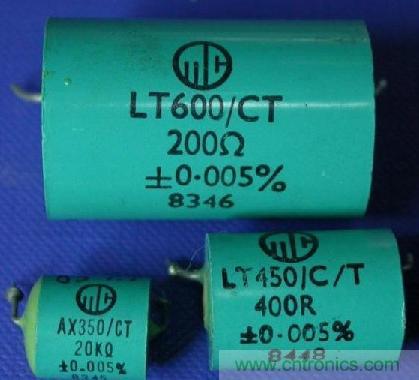

英國MC是老牌高精密電阻的品牌,常見于老式高精度萬用表和精密儀器中,后改為VM品牌。這類電阻,盡管沒標溫度系數,但實測也是非常小,類似Fluke的:

低溫飄環氧封線繞電阻

HP和是老牌電阻生產廠,很久之前(60年代)就采用Evanohm線材。這幾個紅塑電阻,有40年了,仍然不超差,而且溫度系數也非常小:

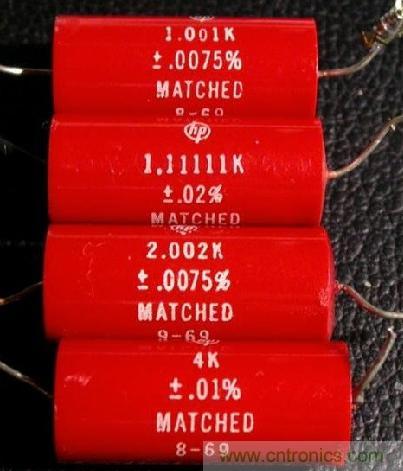

這4個HP老電阻實測溫度系數為+1.2、+0.7、+0.8和-0.1ppm/C

低溫飄環氧封線繞電阻
下頁內容:第四名:塑封金屬箔電阻
[page]
第四名:塑封金屬箔電阻

金屬箔也就是塊電阻,多以方型塊的方式出現因此得名,是新一代的優于線繞的電阻,代表廠家為威世(Vishay)。

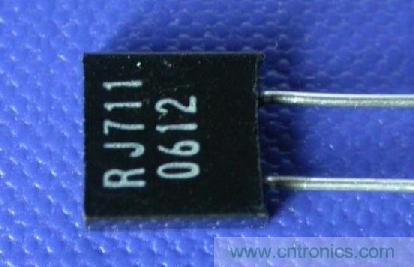

溫度系數一般都在5ppm/C以下,老化保證<25ppm。 由于是采用Evanohm金屬箔、因此性能優異、噪音也非常低。用類似IC制作的光刻工藝和良好的封裝技術,使得分布電容、串聯電感等參數都很理想,其它特性也非常優秀。 國產的型號為RJ711,體積稍大,性能稍遜。

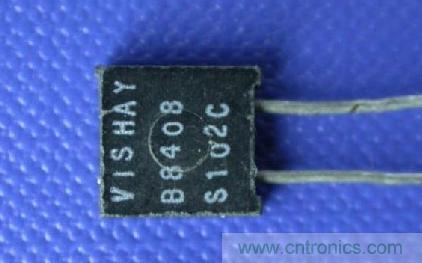

塑封金屬箔電阻

塑封金屬箔電阻

塑封金屬箔電阻
下頁內容:金封線繞電阻
[page]
第三名:金封線繞電阻


與低溫飄環氧封線繞類似,但采用金屬+玻璃+可伐密封,這樣就完全杜絕了外界潮濕和氧化的影響,老化保證<10ppm。這樣的電阻曾經一度統治了高精度儀器,能在Fluke計量?jī)x器里和7位半、8位半萬用表里經??吹?。

另外,金封線繞由于成本高,一律都是低溫飄的,<5ppm/C。 金封線繞最顯著的特征,一個是外殼是金屬,絕緣是玻璃/陶瓷,另一個是引線處都有膨脹的焊接點。這是因?yàn)?,引線是從預埋的可伐合金管里穿出來后焊接密封的。

金封線繞電阻

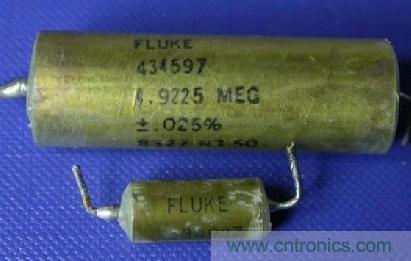

同是Fluke金封,體積可能相差很大

金封線繞電阻

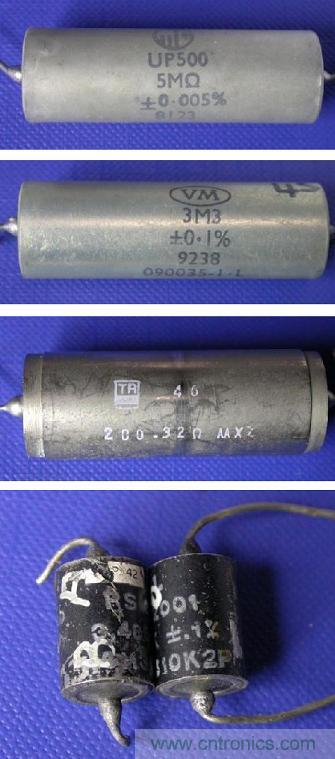

MC、VM、HP、AdvTr、JRL的金封

金封線繞電阻

當然,在所有這些金封中,我最喜歡的是從Fluke 752A里面拆出來的120k,每一個電阻有自己的編號,溫度系數非常?。?lt;1ppm/C),老化很難觀察出來。我用這些電阻做了10k、100k和1M標準電阻。

金封線繞電阻

其實,也有國產的金封線繞,老化應該不錯,能在高等級的電橋和電位差計里面見到。但是,也還是因?yàn)椴捎缅i銅的原因,使得溫度系數不好。

下頁內容第二名:金封金屬箔電阻
[page]
第二名:金封金屬箔電阻

金屬箔電阻本身性能良好,再加上金封,不僅能把溫漂做到1ppm/C之內,更能保證年老化<5ppm/a,這與很多標準電阻都可以媲美了。

金封金屬箔電阻

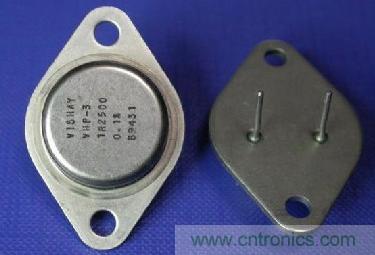

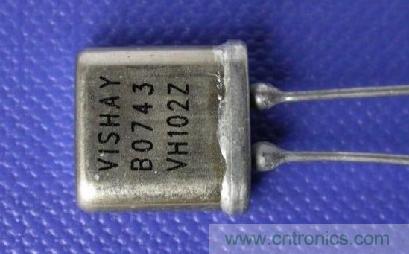

這是一個大家族,Vishay自己就有很多種,一般均以VH開頭。例如這種VHP3,老化性能也是<5ppm/a

金封金屬箔電阻

金封金屬箔也有不少別的廠家,比如美國的RCD公司,日本的AE、TDK,還有原法國的SFERNICE(現歸Vishay)的RCHK系列。

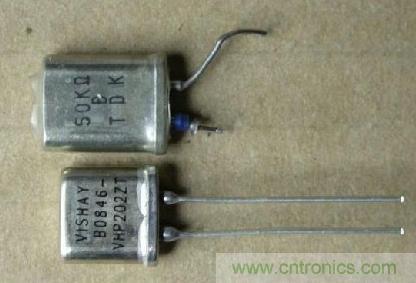

TDK的金封金屬箔,比Vishay的大。

金封金屬箔電阻

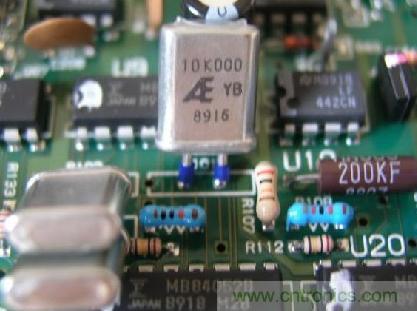

日本Alpha Electronics(簡稱AE)的

金封金屬箔電阻
下頁內容:第一名:高穩金封金屬箔電阻
[page]
第一名:高穩金封金屬箔電阻

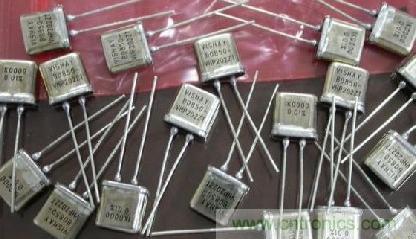

這是威世最近幾年的新成果,比如典型的VHP202Z,能把溫漂做到0.1ppm/C之內,同時保證10年老化2ppm,即便加速折算下來,第一的老化也不超過0.7ppm,堪稱理想電阻。這樣的指標,目前只有Vishay一家能做到。

金封金屬箔電阻

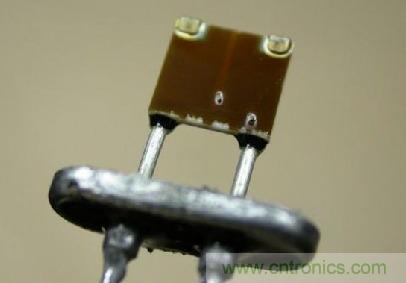

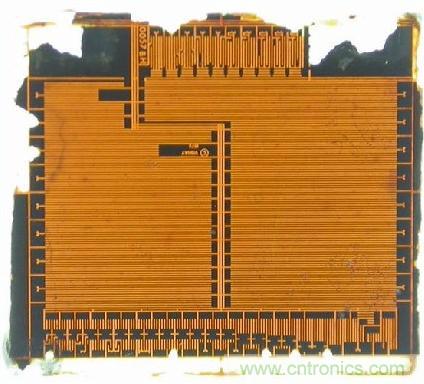

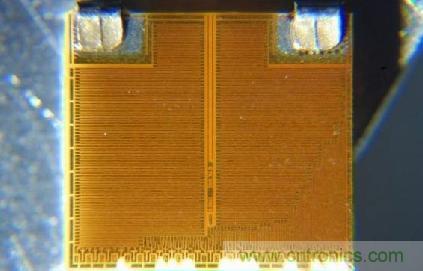

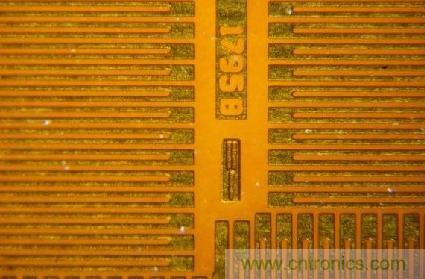

VHP202Z內部

金封金屬箔電阻

金封金屬箔電阻

金封金屬箔電阻

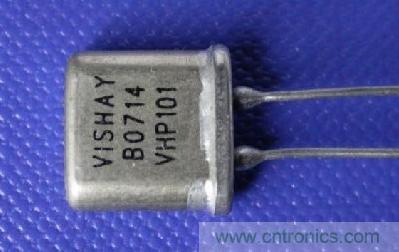

當然,也有介于二者之間的,比如老一些的VHP101,老化指標保證10年2ppm,但溫度系數稍微遜色一些

金封金屬箔電阻

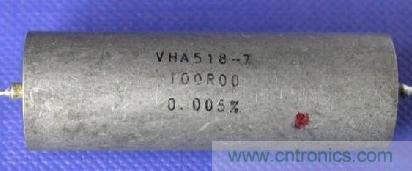

再比如這種VHA518,根據最新的數據表,老化性能也是10年2ppm

金封金屬箔電阻

下頁內容:世界上最精密的電阻TOP10排行總表和總圖
[page]
世界上最精密的電阻TOP10總表

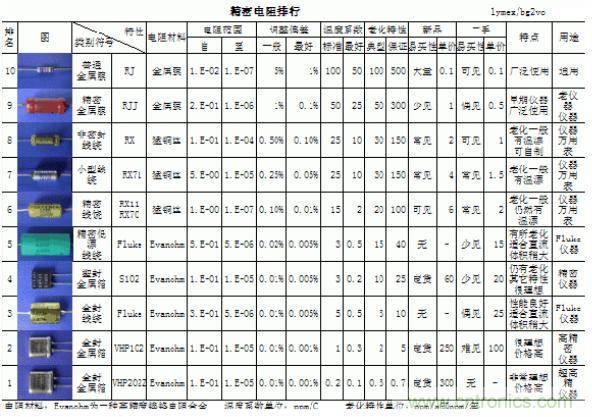

世界上最精密的電阻TOP10總表

世界上最精密的電阻TOP10總圖
世界上最精密的電阻TOP10總表
