成本12元!教你自制安全高效車用手機充電器

發布時間:2013-08-24 責任編輯:eliane

【導讀】長時間開車的朋友可能有這么個困擾,手機電量跟不上!有時候開著手機導航,即使插著充電器電量還一個勁往下掉。這是因?yàn)檐囉檬謾C(jī)充電器輸出通常只有0.5A,1A以上的價錢就不便宜了。于是筆者DIY了一個車用手機充電器,成本低,安全也更有保障。

DIY材料和工具

●KIS 3R33S同步降壓模塊 x1
●車用充電的插頭 x1
●USB插座 x2
●小盒子 x1
●常用電阻,電容少許
●膠帶,環氧膠,電烙鐵,導線,焊錫等等

KIS3R33S同步降壓模塊

DIY:自制安全高效車用手機充電器

最近 KIS 3R33S這個模塊很是紅火,開關式穩壓模塊,價格便宜(最便宜2塊不到,內部單個零件都比這貴),性能好,效率最高能到95%以上。

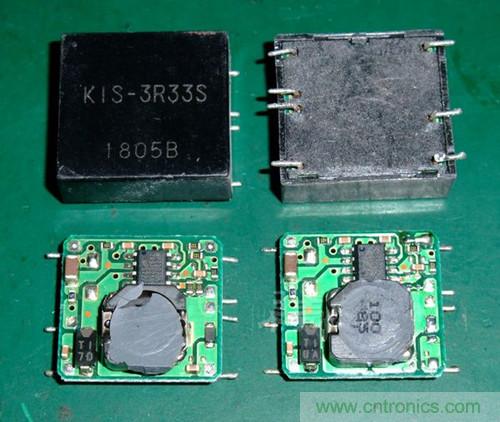

這就是模塊的真面目,內部就是個MP2307芯片和一個高效功率電感組成的一個基本電路,模塊默認輸出是3.3V。MP2307輸入電壓最高23V,輸出連續3A,脈沖4A電流,340KHZ的開關頻率,大電流輸出情況下效率大于95%。

DIY:自制安全高效車用手機充電器

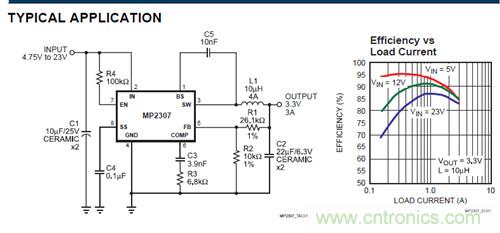

基本電路圖左,效率曲線圖右,性能看上去還是非常不錯的。
[page]
那么,要得到我們需要的5V電壓輸出,就需要進行合理的改造才行。借用一下網上前輩們實驗得出的結果。

DIY:自制安全高效車用手機充電器

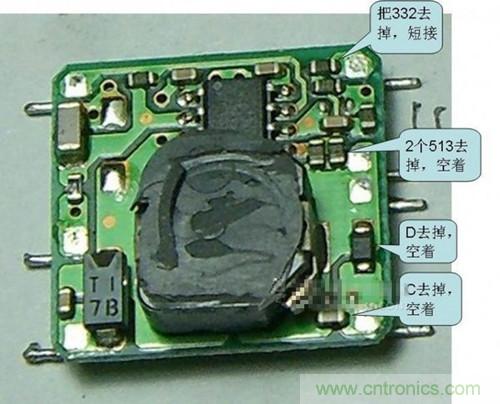

經過以上的改裝,去掉一個332電阻,兩個513電阻,一個肖特基輸出二極管,一個輸出電容,那么基本就完成了最初的改裝,也就是取消掉穩壓部分的取樣電路,來重新設置輸出電壓。

DIY:自制安全高效車用手機充電器

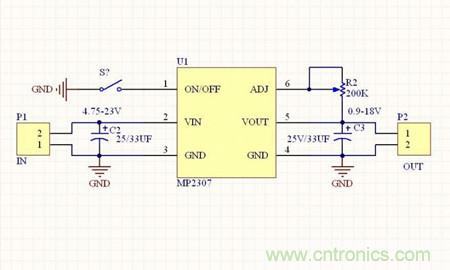

通過實驗,上圖的R2取45K即可輸出5.0V電壓,非常穩定。1腳懸空電路工作,對負極連接就是停止工作。

改裝車充插頭

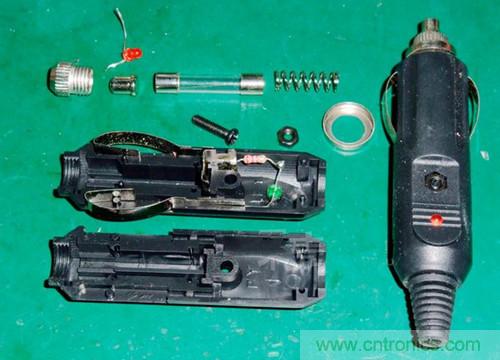

讓我們開始吧。首先找到一個車用充電的插頭,這個是帶指示燈和保險絲的,一旦有故障會自己熔斷掉,在這里非常合用,很安全。

DIY:自制安全高效車用手機充電器

原本的LED是紅色的,換成自己喜歡的綠色。從LED的使用慣例而言,紅色代表警告,綠色代表正常,也是我替換的原因之一。

DIY:自制安全高效車用手機充電器

[page]

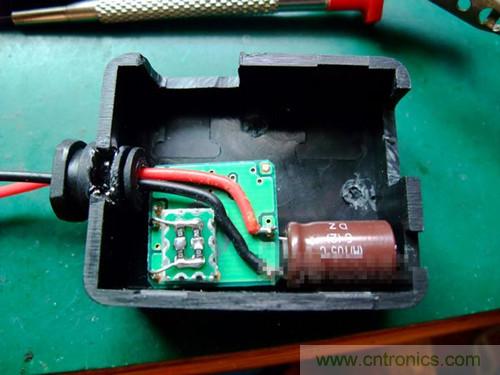

加工一下車充插頭的尾部,這樣可以卡在另外的一個小盒子里面,用來連接充電插頭和模塊電路部分??匆婋姼信赃叺馁N片色環電阻了沒,那就是設置電阻,我用了47K,輸出電壓是5.2V,在誤差允許范圍內。輸入腳直接加了一只NCC的高頻金裝電容,用來儲能和濾波。

DIY:自制安全高效車用手機充電器

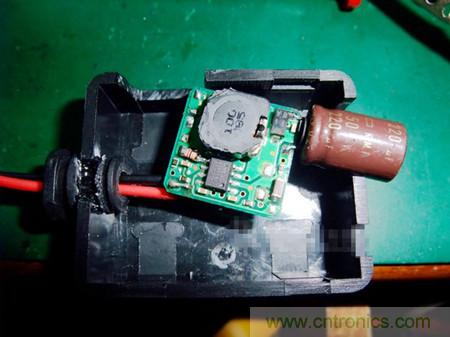

翻轉一下,正好能放下!輸出腳上外加了一塊識別電阻板,用來兼容絕大部分的手機充電設置,這樣不管是水果機還是銀河機都能用了。外殼邊沿開兩個長方孔,用來防止USB插座,因?yàn)榭臻g很擠,所以只能兩邊設置。

DIY:自制安全高效車用手機充電器

附送電路一份,電阻稍有誤差不影響使用,49.9K我用51K都沒事。

DIY:自制安全高效車用手機充電器

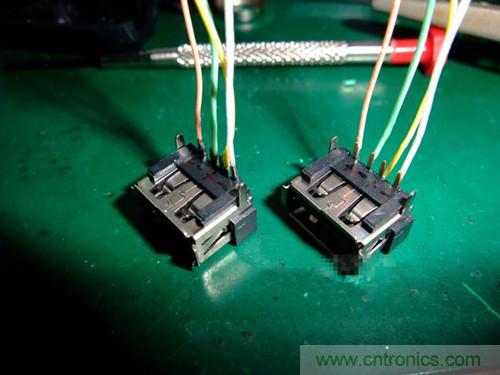

USB插座用的是進口的鍍金短版,體積很小,用膠水和小塑料盒之間做固定,注意膠水不能太多,合適就行。這個插座和一般的國產插座腳位是反的,注意識別哦!接反就燒東西了。

DIY:自制安全高效車用手機充電器

焊接完畢,好亂,過程沒拍,太麻煩了。
[page]

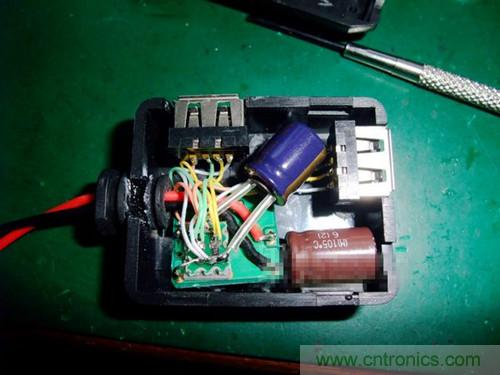

外加了一只rubycon的KMZ高頻電容作為輸出濾波,沒有這只電容的話,輸出電容是不穩定的哦!一定要加。當然可以用其他的內阻足夠低的貼片電容什么的代替,看你喜歡了。

DIY:自制安全高效車用手機充電器

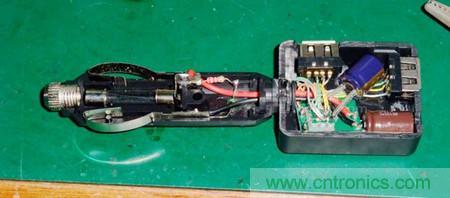

最后組合起來,小盒子就能和插頭牢固的連接在一起了。

DIY:自制安全高效車用手機充電器

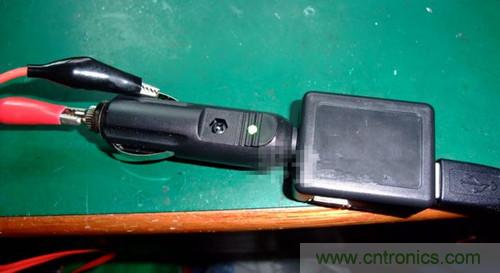

蓋上蓋子,測試OK。連續工作發熱很小,而且不占地方,超級方便和實用!這下可以去任何地方都不怕啦!

總結

算下成本,插頭2塊!小盒子2塊!模塊1.8塊!兩個USB插座5塊!電容自己的不算錢,全部加起來也就12塊以內!這價錢買成品的,也就是個不靠譜的山寨貨。自己動手DIY,不僅成本低,安全也更有保障。
