【導讀】工程師們將損壞的功率MOSFET送到半導體原廠做失效分析后,得到的結論通常是過電性應力EOS,卻無法判斷是什么原因?qū)е翸OSFET的損壞。功率MOSFET損壞有哪些原因和形態?一牛人拍下了功率MOSFET不同損壞形態的失效分析圖片,結合功率MOSFET管的工作特性,系統的分析開關電源功率MOSFET各種損壞模式,還給出了測試過電流和過電壓的電路圖哦。

結合功率MOSFET管失效分析圖片不同的形態,論述了功率MOSFET管分別在過電流和過電壓條件下?lián)p壞的模式,并說明了產生這樣的損壞形態的原因,也分析了功率MOSFET管在關斷及開通過程中,發生失效形態的差別,從而為失效是在關斷還是在開通過程中發生損壞提供了判斷依據。給出了測試過電流和過電壓的電路圖。

同時,也分析了功率MOSFET管在動態老化測試中慢速開通及在電池保護電路應用中慢速關斷時,較長時間工作在線性區時,損壞的形態。最后,結合實際的應用,論述了功率MOSFET通常會產生過電流和過電壓二種混合損壞方式損壞機理和過程。
功率MOSFET過電壓和過電流失效損壞
目前,功率MOSFET管廣泛地應用于開關電源系統及其它的一些功率電子電路中,然而,在實際的應用中,通常,在一些極端的邊界條件下,如系統的輸出短路及過載測試,輸入過電壓測試以及動態的老化測試中,功率MOSFET有時候會發生失效損壞。工程師將損壞的功率MOSFET送到半導體原廠做失效分析后,得到的失效分析報告的結論通常是過電性應力EOS,無法判斷是什么原因?qū)е翸OSFET的損壞。

本文將通過功率MOSFET管的工作特性,結合失效分析圖片中不同的損壞形態,系統的分析過電流損壞和過電壓損壞,同時,根據損壞位置不同,分析功率MOSFET管的失效是發生在開通的過程中,還是發生在關斷的過程中,從而為設計工程師提供一些依據,來找到系統設計的一些問題,提高電子系統的可靠性。

1 功率MOSFET過電壓和過電流測試電路

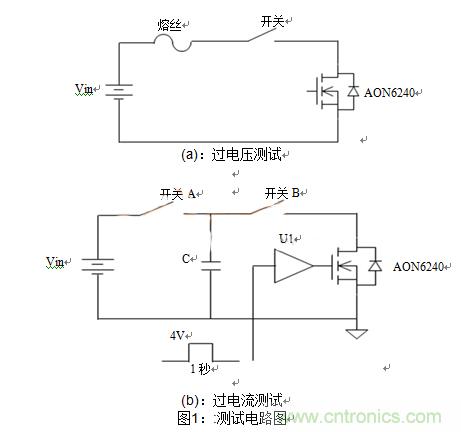

過電壓測試的電路圖如圖1(a)所示,選用40V的功率MOSFET:AON6240,DFN5*6的封裝。其中,所加的電源為60V,使用開關來控制,將60V的電壓直接加到AON6240的D和S極,熔絲用來保護測試系統,功率MOSFET損壞后,將電源斷開。測試樣品數量:5片。

過電流測試的電路圖如圖2(b)所示,選用40V的功率MOSFET:AON6240,DFN5*6的封裝。首先合上開關A,用20V的電源給大電容充電,電容C的容值:15mF,然后斷開開關A,合上開關B,將電容C的電壓加到功率MOSFET的D和S極,使用信號發生器產生一個電壓幅值為4V、持續時間為1秒的單脈沖,加到功率MOSFET的G極。測試樣品數量:5片。

過電壓和過電流測試電路
下頁內容:過電壓和過電流失效損壞
[page]
2   功率MOSFET過電壓和過電流失效損壞

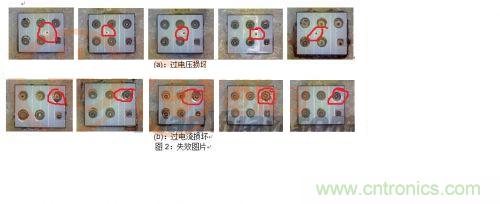

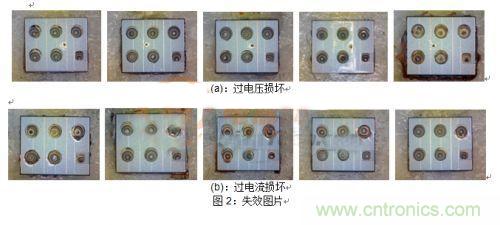

將過電壓和過電流測試損壞的功率MOSFET去除外面的塑料外殼,對露出的硅片正面失效損壞的形態的圖片,分別如圖2(a)和圖2(b)所示。

從圖2(a)可以看到:過電壓的失效形態是在硅片中間的某一個位置產生一個擊穿小孔洞,通常稱為熱點,其產生的原因就是因?yàn)檫^(guò)壓而產生雪崩擊穿,在過壓時,通常導致功率MOSFET內部寄生三極管的導通,由于三極管具有負溫度系數特性,當局部流過三極管的電流越大時,溫度越高,而溫度越高,流過此局部區域的電流就越大,從而導致功率MOSFET內部形成局部的熱點而損壞。

硅片中間區域是散熱條件最差的位置,也是最容易產生熱點的地方,可以看到,上圖中,擊穿小孔洞即熱點,正好都位于硅片的中間區域。

在過流損壞的條件下,圖2(b )的可以看到:所有的損壞位置都是發生的S極,而且比較靠近G極,因?yàn)殡娙莸哪芰糠烹娦纬纱箅娏?,全部流過功率MOSFET,所有的電流全部要匯集中S極,這樣,S極附近產生電流 集中,因此溫度最高,也最容易產生損壞。

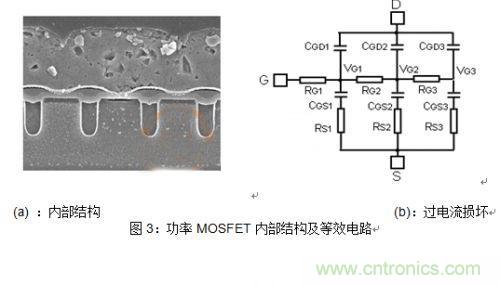

注意到,在功率MOSFET內部,是由許多單元并聯形成的,如圖3(a)所示,其等效的電路圖如圖3(b )所示,在開通過程中,離G極近地區域,VGS的電壓越高,因此區域的單元流過電流越大,因此在瞬態開通過程承擔更大的電流,這樣,離G極近的S極區域,溫度更高,更容易因過流產生損壞。

功率MOSFET過電壓和過電流失效損壞

功率MOSFET過電壓和過電流失效損壞

功率MOSFET過電壓和過電流失效損壞
圖中加紅圈圈的地方,就是損壞的BURN MARK
下頁內容:過電壓和過電流混合失效損壞
[page]
3 功率MOSFET過電壓和過電流混合失效損壞

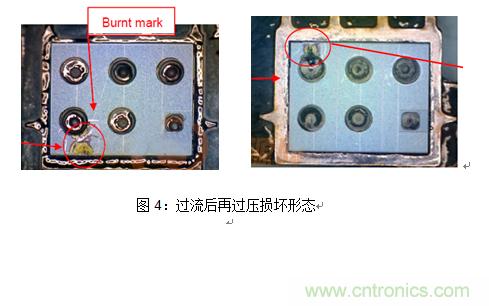

在實際應用中,單一的過電流和過電流的損壞通常很少發生,更多的損壞是發生過流后,由于系統的過流保護電路工作,將功率MOSFET關斷,這樣,在關斷的過程中,發生過壓即雪崩。從圖4可以看到功率MOSFET先過流,然后進入雪崩發生過壓的損壞形態。

可以看到,和上面過流損壞形式類似,它們也發生在靠近S極的地方,同時,也有因?yàn)檫^(guò)壓產生的擊穿的洞坑,而損壞的位置遠離S極,和上面的分析類似,在關斷的過程,距離G極越遠的位置,在瞬態關斷過程中,VGS的電壓越高,承擔電流也越大,因此更容易發生損壞。

功率MOSFET過電壓和過電流混合失效損壞

4 功率MOSFET線性區大電流失效損壞

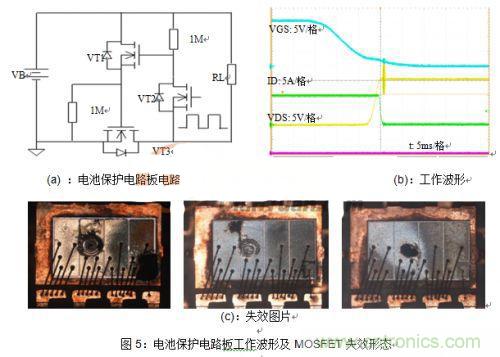

在電池充放電保護電路板上,通常,負載發生短線或過流電,保護電路將關斷功率MOSFET,以免電池產生過放電。但是,和通常短路或過流保護快速關斷方式不同,功率MOSFET以非常慢的速度關斷,如下圖5所示,功率MOSFET的G極通過一個1M的電阻,緩慢關斷。從VGS波形上看到,米勒平臺的時間高達5ms。米勒平臺期間,功率MOSFET工作在放大狀態,即線性區。

功率MOSFET工作開始工作的電流為10A,使用器件為AO4488,失效的形態如圖5(c)所示。當功率MOSFET工作在線性區時,它是負溫度系數,局部單元區域發生過流時,同樣會產生局部熱點,溫度越高,電流越大,導致溫度更一步增加,然后過熱損壞。可以看出,其損壞的熱點的面積較大,是因?yàn)榇藚^(qū)域過一定時間的熱量的積累。另外,破位的位置離G極較遠,損壞同樣發生的關斷的過程,破位的位置在中間區域,同樣,也是散熱條件最差的區域.

另外,在功率MOSFET內部,局部性能弱的單元,封裝的形式和工藝,都會對破位的位置產生影響

另外,一些電子系統在起動的過程中,芯片的VCC電源,也是功率MOSFET管的驅動電源建立比較慢,如在照明中,使用PFC的電感繞組給PWM控制芯片供電,這樣,在起動的過程中,功率MOSFET由于驅動電壓不足,容易進入線性區工作。在進行動態老化測試的時候,功率MOSFET不斷的進入線性區工作,工作一段時間后,就會形成局部熱點而損壞。

下頁內容:線性區大電流失效損壞
[page]

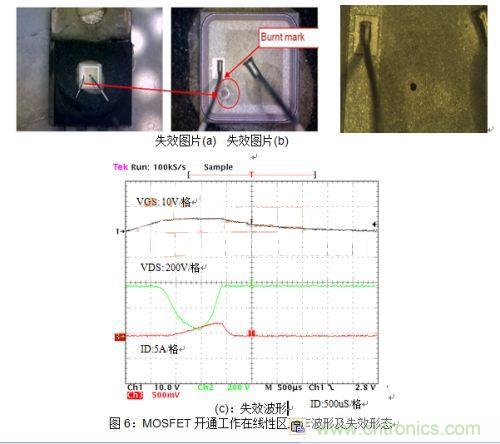

使用AOT5N50作測試,G極加5V的驅動電壓,做開關機的重復測試,電流ID=3,工作頻率8Hz重復450次后,器件損壞,波形和失效圖片如圖6(b)和所示。可以看到,器件形成局部熱點,而且離G極比較近,因此,器件是在開通過程中,由于長時間工作線性區產生的損壞。

圖6(a)是器件 AOT5N50在一個實際應用中,在動態老化測試過程生產失效的圖片,而且測試實際的電路,起動過程中,MOSFET實際驅動電壓5V,MOSFET工作在線性區,失效形態和圖6(b)相同。

功率MOSFET線性區大電流失效損壞
功率MOSFET線性區大電流失效損壞
