太陽能弱電充電照明系統元件：

• 太陽能板（5V260MA）
• 廣告相框
• 接線柱
• 二極管
• 導線若干
• 移動電源
• 壞的攝像頭
• 捆扎帶

廣告相框是舊的，本來想用鋁合金的，但加工有點難度就放棄了

[page]

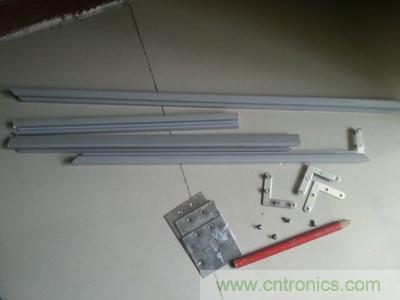

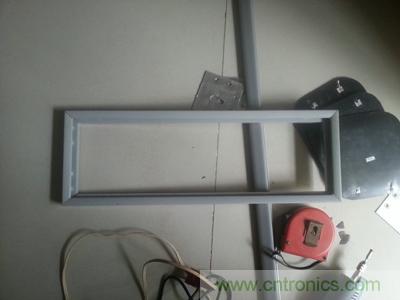

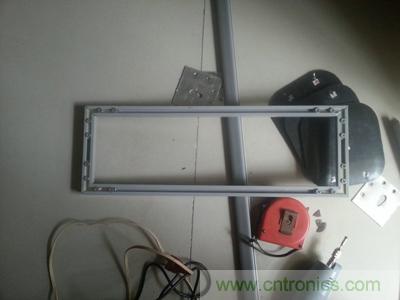

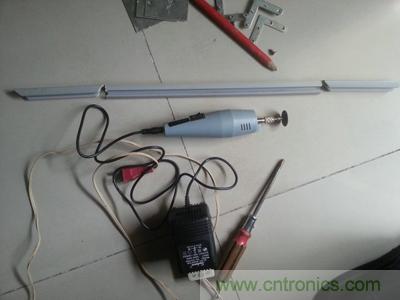

量出電池板的長度開始制作邊框

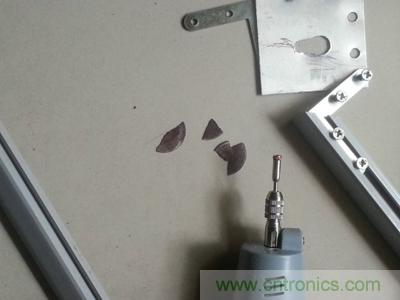

電磨的磨片都磨碎了


一個成品框，因為沒有專業切角的切割機只能手工一點一點的對齊，中途還切角過大報廢了兩根。

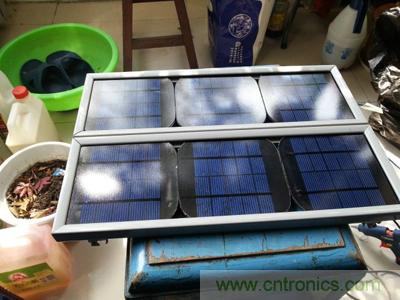

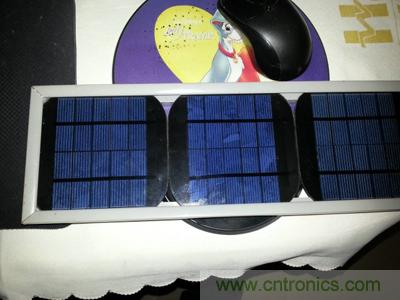

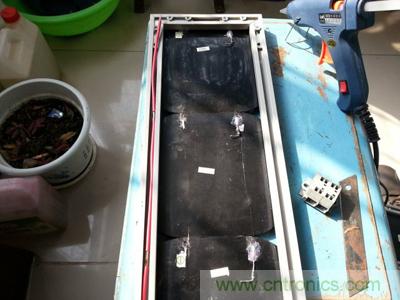

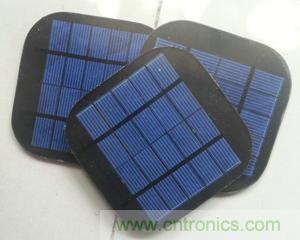

放入三個電池板正好，嚴絲合縫。

[page]

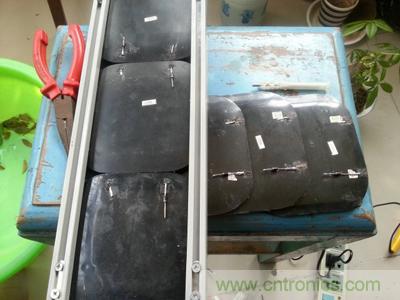

相同方法制作另一個框架


把二極管焊接上，防止回流損壞電池板。


焊工不咋的。

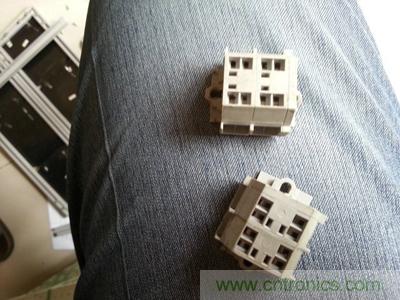

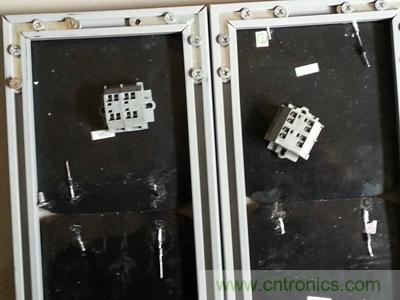

找出接線柱，在考慮是用兩個還是一個。


[page]

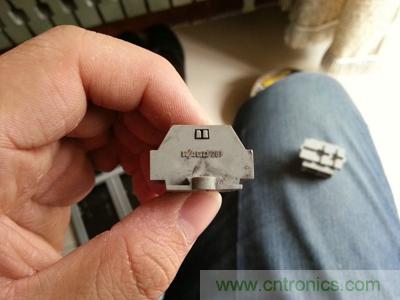

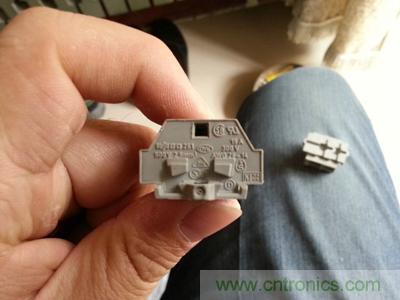

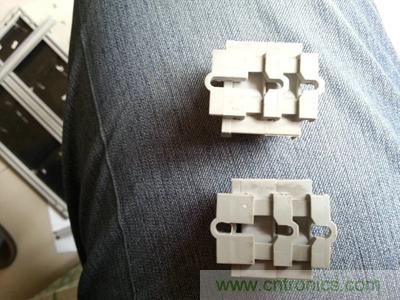

接線柱的質量很不錯的，最終定下用一個接線柱，將兩組電池板固定在一起。

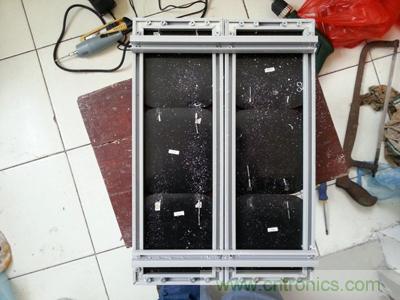

用報廢的兩根框架來合并兩組電池板。
[page]

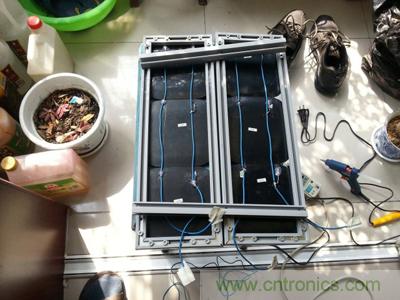

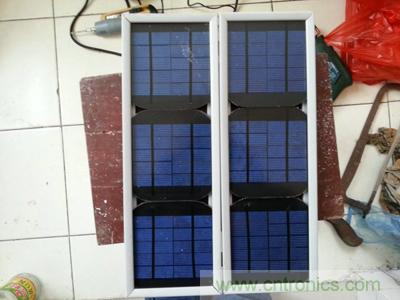

合并后還不錯。

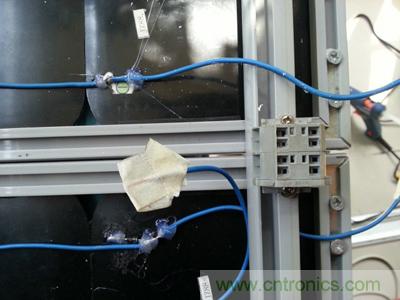

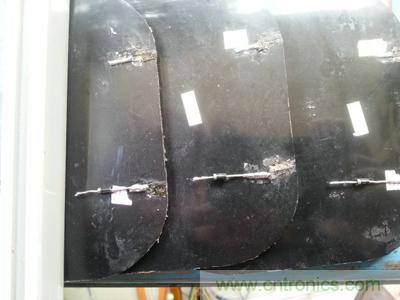

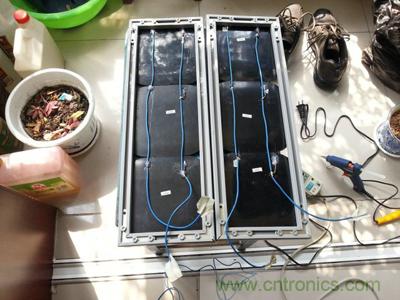

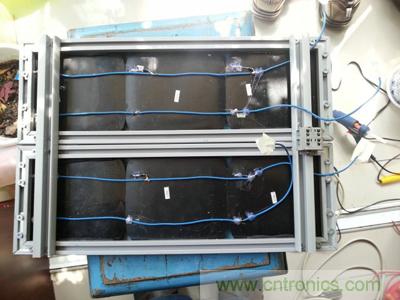

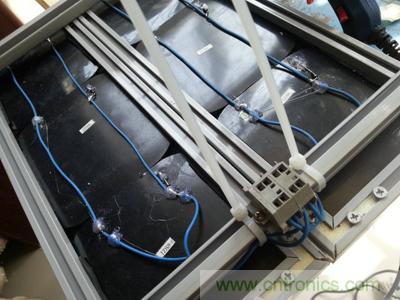

拆開，開始焊接導線，電池板采用的是并聯，每個焊點都打了熱熔膠來固定，防止把引腳折斷。

一個大錫珠掉地上，像個釘子。
[page]

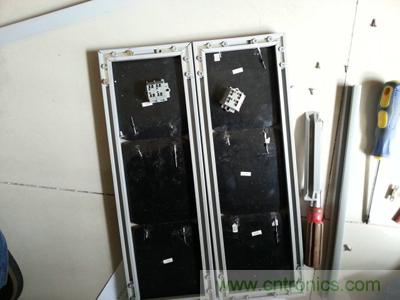

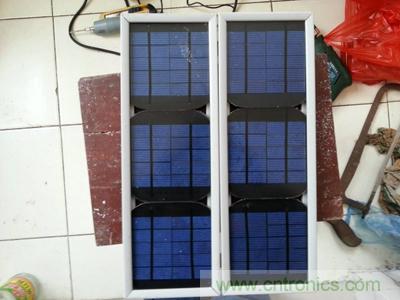

將接線柱安裝好
[page]
做了一個半有事出門，用裝修膠帶粘住導線裸露部分，省得不小心碰到短路惹麻煩。

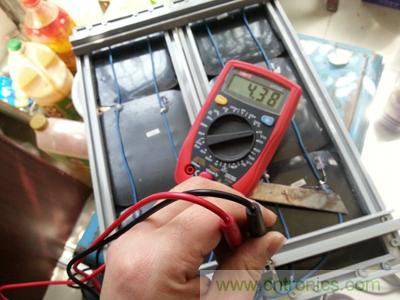

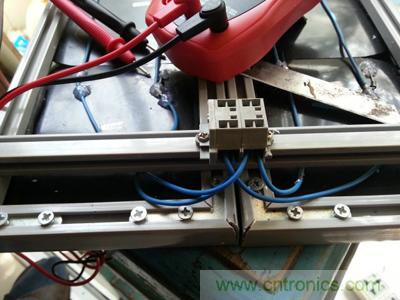

背光測得電壓4.38V。

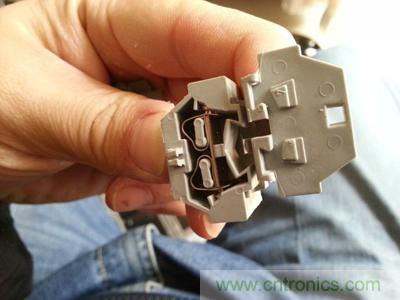

導線插入，這個接線柱用小螺絲刀按壓插入導線夾緊就好，很方便。

用扎帶歸攏一下導線
陽光直射5.67V，忘記測量電流了。

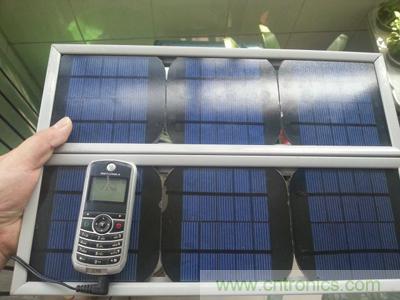

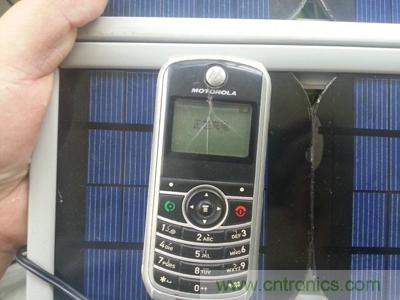

給小手機充電。
[page]
這個手機本來是打譜做成萬能充的，一直沒時間。

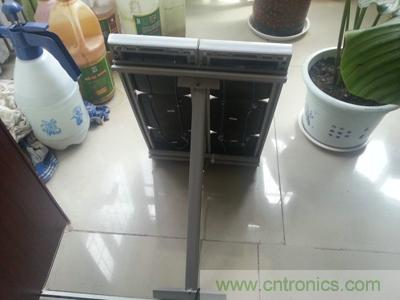

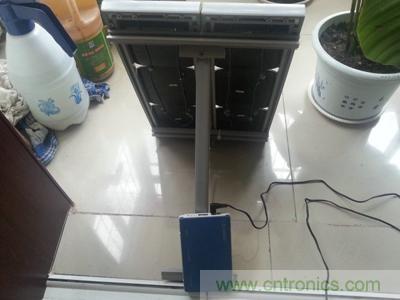

臨時支架。

給移動電源充電，因為沒有小電瓶，只能把撿來的移動電源當儲存了。
[page]
充電中。

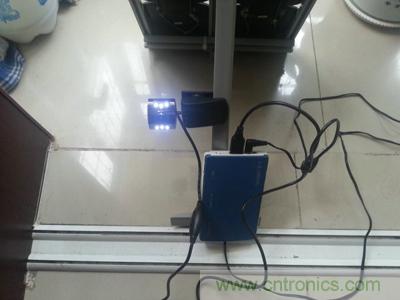

這個攝像頭帶LED，可以無極調光。

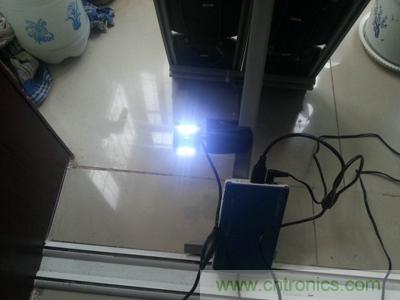

最亮。

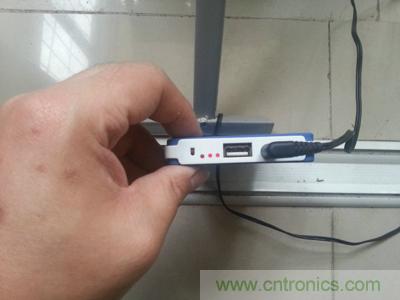

最暗，再小就熄滅了；這個充滿移動電源需要3個半小時。移動電源上的開關控制輸出，還算方便。

這個基本上算是完成了，等有時間把外殼換成鋁合金的，把他們架在外面，做兩個路燈。
