飛兆推出VIORM值高達1414V的高抗噪邏輯柵極光電耦合器

發布時間:2013-05-10 責任編輯:felixsong

【導讀】近日,飛兆半導體推出了高抗噪能力邏輯柵極光電耦合器FOD8160,具有1414V的Viorm(最大重復峰值絕緣電壓)和10mm的爬電/間隙距離,遠大于標準高速光耦合器。通過在小尺寸中結合可靠絕緣和卓越抗噪能力特性,F(xiàn)OD8160讓系統工程師能夠設計一個傳輸錯誤率較低的強大系統。

從事工業應用的設計人員需要在噪聲很常見(以電壓瞬態和接地環路電流的形式)的環境中可靠地傳輸高速數據。他們還需要符合嚴格的新安全標準,例如國際太陽能逆變器標準IEC-62109。同時,設計人員需要靈活的解決方案,在占用更少電路板空間的同時,降低物料成本。

為迎接該挑戰,飛兆半導體開發了FOD8160,這是高抗噪能力邏輯柵極光電耦合器,采用Optoplanar技術和寬體5引腳小型封裝(SOP)。

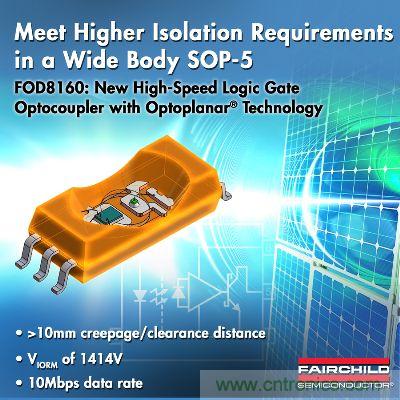

飛兆半導體FOD8160
圖示:飛兆半導體FOD8160

FOD8160優勢:

FOD8160允許設計人員在電路的高壓側靈活融入隔離,或更換兩個爬電/間隙距離較小的數字隔離器或光耦合器。此外,該設備具有1414V的Viorm(最大重復峰值絕緣電壓)和10mm的爬電/間隙距離,遠大于標準高速光耦合器。這對于需要Viorm值等于或大于1000V的設計是必需的。

通過在小尺寸中結合可靠絕緣和卓越抗噪能力特性,F(xiàn)OD8160讓系統工程師能夠設計一個傳輸錯誤率較低的強大系統。此外,該設備還提供較低的系統故障率,并以低成本的設計和組件,在工業系統需要延期的情況下,提供久經考驗的可靠性。

主要功能:


(1)大于或等于10mm爬電和間隙距離;0.5mm絕緣距離;

(2)安全和法規認證:1分鐘UL1577,5,000 VRMS;N-EN/IEC60747-5-5,1,414V最大峰值絕緣電壓,8,000V峰值瞬態額定絕緣電壓(待審批);

(3)10Mbps數據速率;

(4)CMTI最小值為20kV/µs;

(5)高速AlGaAs LED;

(6)集電極開路輸出;

(7)3V或5V電源電壓有利于邏輯電平轉換;

(8)通過高達攝氏+100度的擴展工作溫度范圍增強性能;

(9)小尺寸和超薄外形節約了電路板空間;

FOD8160高速邏輯柵極光電耦合器采用新寬體5引腳SOP封裝,是飛兆高性能光電耦合器系列的一部分,相比市場上的競爭設備,提供優異的開關性能、低功耗和出色的共模瞬態抑制性。

報價:(訂購1,000個)

FOD8160的器件價格為1.38元。

可供貨期:按請求提供樣品。

交貨期: 收到訂單后8-12周內
