應用實例:日置微電阻計RM3544直接讀取體積電阻率

發布時間:2013-03-31 來源:電子元件技術網 責任編輯:abbywang

【導讀】日置推出的微電阻計RM3544帶有溫度補償功能和縮放功能,可以通過提前輸入測試片的長度、橫截面積,從而直接讀取體積電阻率。本文特分享應用實例給大家,以期對大家的工作有所幫助。

功能解析:

微電阻計RM3544帶有溫度補償功能和縮放功能,因此可以通過提前輸入測試片的長度、橫截面積,從而直接讀取體積電阻率。

測量背景:

在評估金屬材料和導電性材料時,并不是使用電阻值,而是使用體積電阻率。通過微電阻計測量的電阻值來計算求得體積電阻率是一件很費工時的事情。微電阻計RM3544 因?yàn)橛锌s放功能,而且可以顯示各種各樣的單位,所以可以直接讀取體積電阻率。另外,通過使用溫度補償功能的話, 還可以換算成標準溫度中的體積電阻率來顯示。

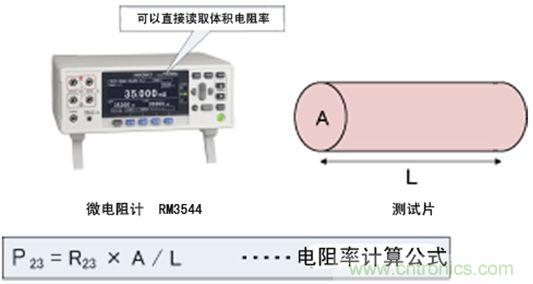

微電阻計可直接讀取體積電阻率
微電阻計可直接讀取體積電阻率

P23:23[℃]時的體積電阻率[μΩm]
R23:測試片的實測電阻值換算為23[℃]時的值的電阻值
L:測試片的長度[m]
A:測試片的橫截面積[mm2]
體積電阻率測量的詳細內容請參考JIS C2525 金屬電阻材料的導體電阻以及體積電阻率測試方法。
測量測試片時請使用帶護套的4 端子測試線L2104。

使用儀器

·微電阻計RM3544
·帶護套的4 端子測試線L2104
·溫度傳感器Z2001
