恒流源的主要功能和結構

發布時間:2013-03-03 責任編輯:baike


本文主要是簡單介紹一些關于恒流源的信息,主要是關于恒流源的功能及其結構,希望可以為有需要的讀者們提供一些參考,下面,就讓我們來分析一下:
恒流源

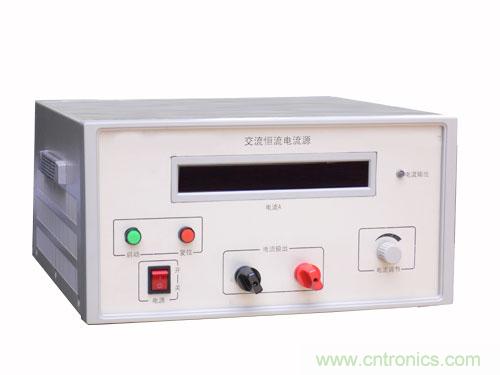

恒流源、交流恒流源、直流恒流源、電流發生器、大電流發生器又叫電流源、穩流源,是一種寬頻譜、高精度交流穩流電源,具有響應速度快、恒流精度高、能長期穩定工作,適合各種性質負載(阻性、感性、容性)等優點。

主要功能

用于檢測熱繼電器、塑殼斷路器、小型短路器及需要設定額定電流、動作電流、短路保護電流等生產場合。

編輯本段恒流源的結構恒流源恒流源是電路中廣泛使用的一個組件,這里我整理一下比較常見的恒流源的結構和特點。 恒流源分為流出(Current Source)和流入(Current Sink)兩種形式。
最簡單的恒流源

最簡單的恒流源就是用一只恒流二極管。實際上,恒流二極管的應用是比較少的,除了因?yàn)楹懔鞫O管的恒流特性并不是非常好之外,電流規格比較少,價格比較貴也是重要原因?!∽畛S玫暮喴缀懔髟从脙芍煌腿龢O管,利用三極管相對穩定的be電壓作為基準,

電流數值為:I = Vbe/R1。

這種恒流源優點是簡單易行,而且電流的數值可以自由控制,也沒有使用特殊的元件,有利于降低產品的成本。缺點是不同型號的管子,其be電壓不是一個固定值,即使是相同型號,也有一定的個體差異。同時不同的工作電流下,這個電壓也會有一定的波動。因此不適合精密的恒流需求。

為了能夠精確輸出電流,通常使用一個運放作為反饋,同時使用場效應管避免三極管的be電流導致的誤差。如果電流不需要特別精確,其中的場效應管也可以用三極管代替。

以上就是關于恒流源的一些信息,希望對有需要的讀者們有一定的幫助。
