TDK開發出高耐熱性的車載用SMD功率電感器

發布時間:2012-10-23 責任編輯:rexliu

【導讀】TDK開發出車載電源電路用TDK SMD功率電感器CLF7045-D系列,可在-40~+150℃的寬溫度范圍內使用。
近年來,隨著汽車電氣化的發展,電子控制組件(ECU)日益增多,在這些電源電路中都會用到電感器。

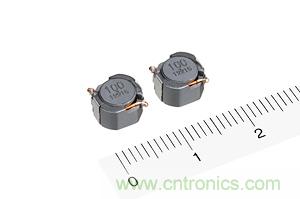

由此,TDK開發出車載電源電路用TDK SMD功率電感器CLF7045-D系列,可滿足-40~+150℃寬溫度范圍的高可靠性SMD電感器,它能夠?qū)?yīng)使用條件最為嚴格的發動機艙內的嚴酷環境??梢杂米靼l(fā)動機控制模塊(ECM)等DC-DC轉換器上的扼流線圈。

該產品憑借TDK獨有的材料技術,開發出高耐熱性新材料,在卷線和斷線部分引進半自動工藝,實現了無焊結構。此外,不僅可用于發動機控制模塊(ECM),還可用于ABS、安全氣囊、前大燈等。

主要應用

        * 汽車發動機控制模塊(ECM)等DC-DC轉換器上的扼流線圈

主要特點和優勢

        * 通過TDK獨有的材料技術,開發出高耐熱性新材料,可在-40~+150℃的寬溫度范圍內使用
        * 通過無底座及無焊結構減少元件數量
        * 通過引進自動卷線和斷線工程設備,實現半自動化生產

主要特性

產品名稱 外形尺寸
[mm]
電感值
(µH)
直流電阻
[Ω]
IDC1
[A]
IDC2
[A]
CLF7045-D
6.9 x 7.2 x 4.5
1.0~470
9.6m~1.42 8.9~0.43 5.2~0.37

    * IDC1:基于電感值變化率(Δ10%)的情況
    * IDC2:基于溫度上升(Δ30℃)的情況
