電位器旋鈕 電位器的原理

發布時間:2012-10-18 來源:電子元件技術網 責任編輯:yangyan


電位器按調節方式分類,可分為宣滑式電位器和旋轉式電位器等。

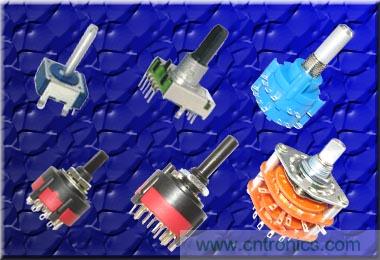

宣滑式電位器和旋轉式電位器
電位器在電路中的主要作用有以下幾個方面:

1.用作分壓器
電位器是一個連續可調的電阻器,當調節電位器的轉柄或滑柄時,動觸點在電阻體上滑動。此時在電位器的輸出端可獲得與電位器外加電壓和可動臂轉角或行程成一定關系的輸出電壓。

2.用作變阻器
電位器用作變阻器時,應把它接成兩端器件,這樣花電位器的行程范圍內,便可獲得一個平滑連續變化的電阻值。
宣滑式電位器和旋轉式電位器
3.用作電流控制器
當電位器作為電流控制器使用時,其中一個選定的電流輸出端必須是滑動觸點引出端。

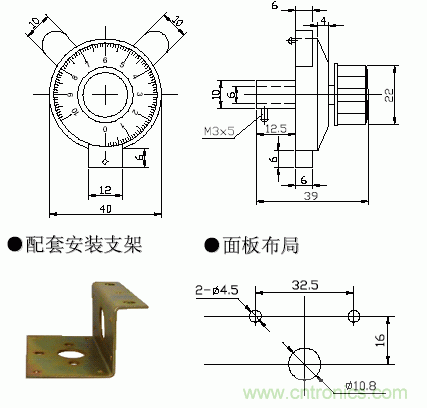

如何安裝旋鈕電位器:
 1、當旋轉電位器是用螺母安裝于面板時,鎖緊螺母時應非常小心,鎖緊力矩不宜過緊,以避免破壞螺牙。

 2、當需要螺釘安裝直滑電位器是,避免使用過長螺釘,否則有可能妨礙滑柄的運動,甚至直接損害電位器本身。

宣滑式電位器和旋轉式電位器

3、在焊接或安裝過程中,不要對端子施壓過大的力,否則可能引起接觸不良或機械損傷。盡量避免來回彎折端子,端子可能由于彎折兩周以上而折斷。

4、當給旋轉電位器套上旋鈕時,不要對軸施加過大的軸向推/拉力。其推/拉力不應超過產品《規格書》中所規定的軸推/拉力參數指標。
