三星Galaxy Note 10.1全拆解,BOM成本約293美金

發布時間:2012-08-30 責任編輯:abbywang

導讀:三星是電子行業的巨擘,它強大的競爭力來源于它的控制。產品上的元件有很大一部分來源于內部采購,這樣三星就可以把成本降下來。該公司的內部資源采購戰略在Galaxy Note 10.1上得到了證實,其中閃存和DRAM、核心處理器、電池和其它一些元件都是三星提供的,拆解分析顯示其成本約為293美金。下面就請跟隨小編一起看下詳細的拆解吧!


在動手拆解之前我們還是先看看它的參數配置:1.4GHz的四核處理器,Android 4.0系統,屏幕1280 x 800像素,149 PPI,2GB RAM,最高支持64GB存儲,500萬像素后攝像頭和190萬前置攝像頭。而三星的這款Galaxy Note 10.1更是宣稱將帶來更精進的“手寫”體驗。

根據IHS對媒體平板電腦的物理拆解分析顯示,Galaxy Note 10.1元件成本初步分析透露,HSPA+版本的媒體平板電腦原料價格為283美元,加上基本的生產成本后,平板電腦的成本價增至293美元。該版本在全球市場的售價約為640美元。

IHS拆解服務高級總監Andrew Rassweiler說:“隨著Galaxy Note 10.1的上市,三星會繼續尋求媒體平板的法寶,和iPad的市場滲透率一較高下。”他還說,“最近推出的一些其他的平板電腦只能賺取很少的利潤,甚至沒有硬件利潤,如果三星公司可以把Galaxy Note智能手機的成功延伸到平板線上,Galaxy Note 10.1就有可能為三星獲取很大的利潤,相當于一個搖錢樹。”

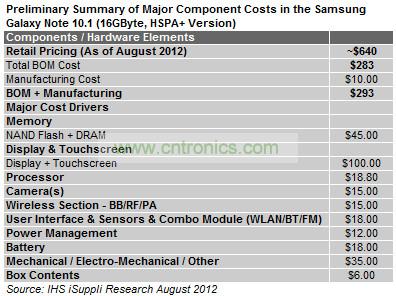

IHS iSuppli對三星Galaxy Note 10.1媒體平板電腦拆機分析的初步結果

表1介紹了IHS iSuppli對三星Galaxy Note 10.1媒體平板電腦拆機分析的初步結果。請注意,這次拆解評估只是初步的,僅記錄了硬件和制造成本,不包含額外的費用,例如軟件、許可證、版稅或其它的支出。
[member]
下一頁:詳細拆解過程和BOM

[page]
詳細拆解過程和BOM

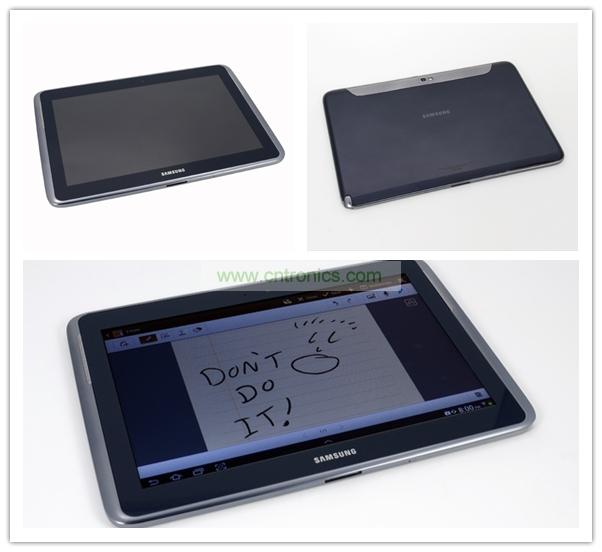

步驟1:按照拆解慣例,先給機器拍張預備遺照,容許它慘叫一聲:Don’t do it!

準備拆解

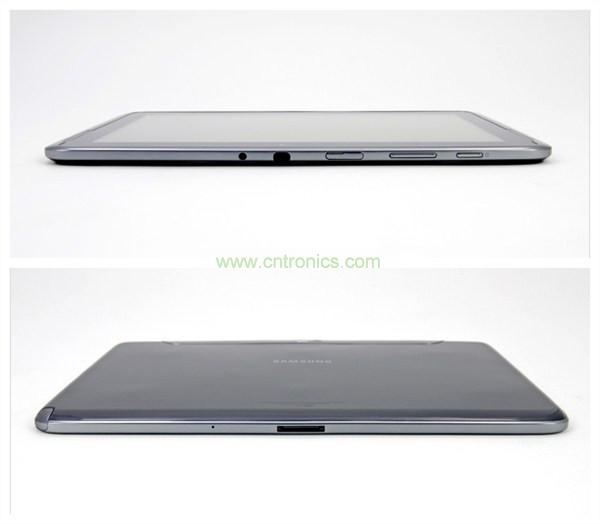

步驟2:檢查周邊接口和按鈕

檢查周邊接口和按鈕

Galaxy Note 10.1底部只有一個30針接口和麥克風,頂部則有電源和音量鍵,MicroSD插槽,紅外收發器和音頻插孔。


Galaxy Note 10.1右下角插著一支觸控筆

Galaxy Note 10.1右下角插著一支觸控筆,Galaxy Note獨有的S Pen設計,也是三星大力宣傳的“手寫”優勢。

[page]
步驟3:量厚度

量厚度

Galaxy Note 10.1厚度為8.9 mm,比New iPad略薄,跟iPad 2差不多。10.1寸屏也比iPad的9.7寸屏要大一點。

步驟4:拆后蓋

拆后蓋

和往常一樣,用塑料起子撬開一點縫隙,用幾個吉他撥片一點一點卡住,撬開后蓋。

步驟5:

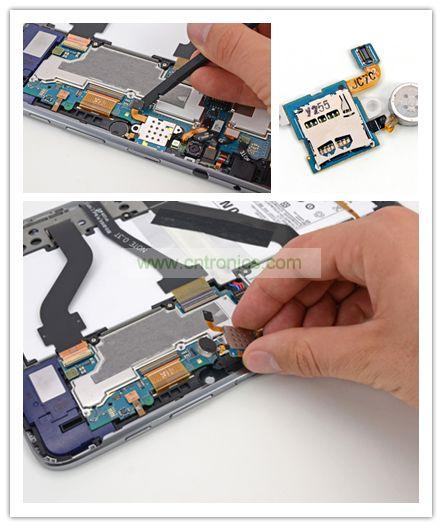

拆出MicroSD卡槽和振動電機

拆出MicroSD卡槽和振動電機

Galaxy Note 10.1有許多連接口,大致數了一下共16個,這對設備維修來說是個好消息。

[page]
步驟6:拆前置、后置攝像頭及閃光燈

拆前置、后置攝像頭及閃光燈




拆前置、后置攝像頭及閃光燈


步驟7:
拆電池

拆電池

取出電池前要把周圍的帶狀電纜先拔出來,這個比較容易。Galaxy Note 10.1的電池容量為7000mAh,3.7V,預計續航時間8小時左右,重約136克,占據了整體重量的23%。不過為了減少機身厚度,電池做得很薄。

取出電池前要把周圍的帶狀電纜先拔出來,這個比較容易。Galaxy Note 10.1的電池容量為7000mAh,3.7V,預計續航時間8小時左右,重約136克,占據了整體重量的23%。不過為了減少機身厚度,電池做得很薄。


[page]
步驟8:拆主板

拆主板

主板上的接口很多,先把帶狀電纜一條條拔出來,再擰開螺絲,這是最需要耐心的環節。

拆主板

按照以往的拆機經驗,主板上的EMI屏蔽罩有可能是最棘手的部分,因為有的廠商直接就把屏蔽罩焊接到主板上。好在Galaxy Note 10.1只需要擰開螺絲就可以分離屏蔽罩。

拆主板

Galaxy Note 10.1的EMI屏蔽罩除了能保護主板免受電磁干擾,似乎還有散熱作用。我們看綠膜后面是導熱膏和導熱墊片。

[page]

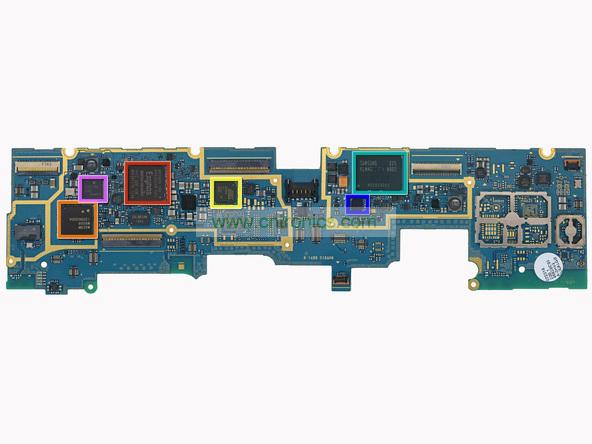

我們來看看主板上的一些重要部件:三星Exynos四核 1.4 GHz處理器,集成3D顯卡、Wacom公司W(wǎng)8008(可能用于S Pen的輸入)、Atmel mXT1664S觸摸屏控制器、三星KLMAG2GE4A NAND閃存、歐勝WM1811AE音頻編解碼器、F0514A 430 1201KP411

重要部件

步驟9:拆麥克風

拆麥克風

Galaxy Note 10.1上的許多組件只需要將擰開螺絲、拔出帶狀電纜就可以拆出來。

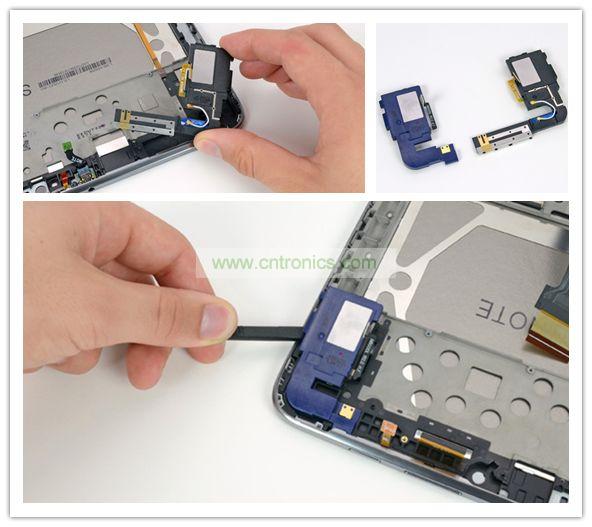

步驟10:拆揚聲器

拆揚聲器

[page]

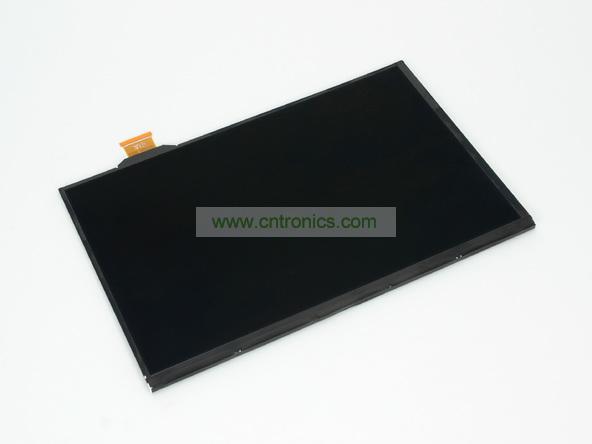

步驟11:拆屏幕

拆屏幕

令人驚喜的是,Galaxy Note 10.1的LCD顯示屏可以和數字轉換器分離,這意味著,當你把屏幕摔碎了,可以輕易換一塊屏,而不像蘋果那樣不提供換屏服務。

拆屏幕

我們來看一下這塊屏幕的參數:10.1英寸的對角線長度、1280 x 800像素、149 ppi、雙數字轉換器和多點觸控。

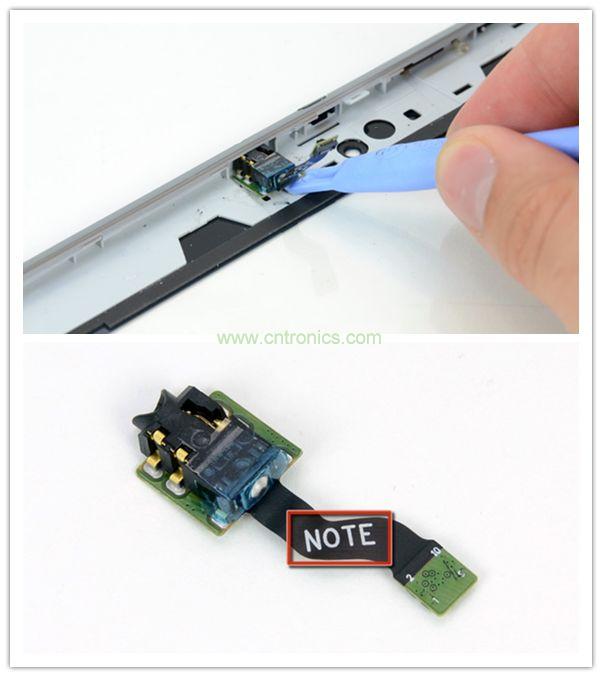

步驟12:拆耳機接孔

拆耳機接孔

說實話拆耳機接孔花了最多時間,因為它用了粘合劑。

[page]

完整BOM表

Galaxy Note 10.1的主要元件

拆解之后Galaxy Note 10.1的主要元件及其供應商也新鮮出爐了


Galaxy Note 10.1的主要元件及其供應商
