IR緊湊型PowIRaudio模塊縮小高達70%的電路板尺寸

發布時間:2012-05-25

產品特性:
  • 提供高效緊湊的解決方案
  • 有助于減少零部件數量
  • 縮小高達70% 的電路板尺寸
  • 并能簡化D類放大器設計
適用范圍:
  • 適用于高性能家庭影院系統及車用音頻放大器

全球功率半導體和管理方案領導廠商 – 國際整流器公司 (International Rectifier,簡稱IR) 推出PowIRaudio集成式功率模塊系列,適用于高性能家庭影院系統及車用音頻放大器。新器件將脈沖寬度調制控制器和兩個數字音頻功率MOSFET集成至單一封裝,提供高效緊湊的解決方案,有助于減少零部件數量,縮小高達70% 的電路板尺寸,并能簡化D類放大器設計。

新產品結合了先進的音頻控制器IC和MOSFET,全面優化音頻性能,從而改善效率、總諧波失真和電磁干擾,使IR43xxM系列無需使用機械式散熱器即可在單電源或分離電源的寬泛的供電范圍下運行。高壓額定值及抗噪能力確保器件在各種環境下均可可靠運行。

IR亞太區銷售副總裁潘大偉表示:“IR現有的D類解決方案成效顯著,不僅提供與AB類放大器同等的音頻性能,而且能夠提高效率和減小尺寸。全新的PowIRaudio模塊實現高度集成,幫助客戶快速且輕松地設計出高性能D類音頻系統。”

單通道IR4301M及雙通道IR4302M有助于設計師在各種通道配置內靈活安裝立體聲放大器及進行多通道設計。這兩個器件分別采用5×6 mm和7×7 mm PQFN封裝,有助于彰顯使用較小D類拓?fù)涞膬?yōu)勢。

這些器件的其他主要功能包括過流保護、熱關斷、內/外部關閉和浮動差分輸入。IR4302M還具有削波檢測功能。此外,IR還提供一系列參考設計,進一步簡化采用這些器件的系統設計。

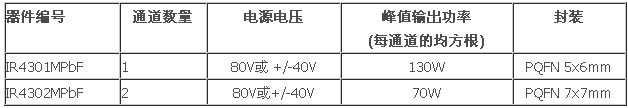

模塊規格

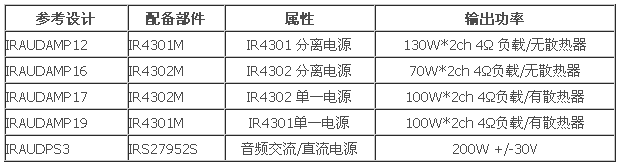

參考設計

產品現正接受批量訂單。新器件符合第二級潮濕敏感度業界標準 (MSL2) 及電子產品有害物質管制規定 (RoHS) 。相關數據和應用說明,請訪問IR的網站。
