Vicor ?磚中間總線模塊 (IBC)新增基板選擇、效率達98%

發布時間:2012-04-27 來源:Vicor

IBC的產品特性:Vicor ¼磚中間總線模塊 (IBC)
  • 峰值效率高達98%
  • 增加了加強散熱性能的機械安裝選項
  • 由一個完整的基板配上多款引腳長度
IBC的應用范圍:
  • 高功率應用如企業級計算機和網絡系統

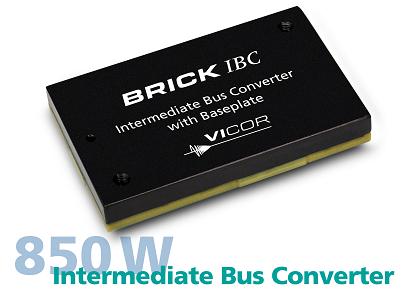

 Vicor 公司近日宣布其IBC050系列高性能四分一磚VI BRICK™中間總線轉換器, 增加了加強散熱性能的機械安裝選項,由一個完整的基板配上多款引腳長度。Vicor的高效率中間總線轉換器IBC讓客戶有更大的靈活性,以滿足高功率應用如企業級計算機和網絡系統的設計挑戰。

Vicor的中間總線轉換器(IBC),采用正弦振幅轉換器™拓?fù)浣Y(jié)構,令峰值效率高達98%。產品有采用開架式封裝,方便模塊的上方和下方的空氣流動,減少下游組件的溫升。但仍然有部份設計人員需要應付嚴苛的散熱環境,和緊絀的空間限制。在這種應用環境下, 設計師可以把新基板款式的1/4磚IBC貼到散熱器或冷凍板上。

Vicor的1/4磚和1/8磚中間總線轉換器(IBC)完全配合業內引腳標準, 引腳長度有3.68、 4.57 和 5.33mm (0.145、0.180 和0.210 英吋) ,可配合不同厚度的電路板。設計人員現在可以有更多的選擇,并且在選用Vicor的高效率IBC時,可以更隨心的選擇不同厚度的電路板。

Vicor的IBC050系列 ¼磚中間總線轉換器(IBC) , 面積只58.4 x 36.8 x 10.5 mm (2.30 x 1.45 x 0.42 英吋) , 可即時替代同業的5:1及4:1固定比例轉換器, 提升產品效能。 IBC050系列輸出功率范圍由600W 至850W。 可在散熱條件受到極大限制的環境,提供最大的可用功率,把電路板空間留給主要功能組件。 Vicor的1/8磚中間總線轉換器(IBC) ,最高輸出功率達500W,用來代替同業同功率級的的1/4磚中間總線轉換器,可節省更多電路板空間。 模塊都在1 MHz帶寬操作,減少瞬變反應時間達10倍,免除整個中間總線的體電容,又再節省一點空間。

 “Vicor公司為客戶提供更高效率,更高密度的產品和設計靈活性,以滿足其特定的電源管理和系統的設計要求”,Vicor的磚式模塊業務部, 高級產品業務經理羅伯特說 (Robert Marchetti)。 “這些新的基板和引腳長度選項,擴展我們IBC050系列的散熱和機械安裝選項,令產更具多功能性。”

設計人員可以利用Vicor新的IBC仿真工具,這是業內第一臺在線仿真程序,設計人員可以按照應用的特定操作條件和熱環境,模擬Vicor IBC模塊的電氣和熱性能。
