產品特性：

• 具有非常高的工作容差
• 提供PWM輸出以及SPI或I2C接口
• 便于單片機用戶精確測量角度
• 可在嘈雜的工業環境中提供可靠測量
• 采用14-pin TSSOP封裝

適用范圍：

• 工業電子

全球領先的高性能模擬IC設計者及制造商奧地利微電子公司日前宣布推出一款14位的磁性編碼器芯片AS5048，其全新特性可為基于單片機的應用帶來比以往更方便的精確、可靠的角度測量。

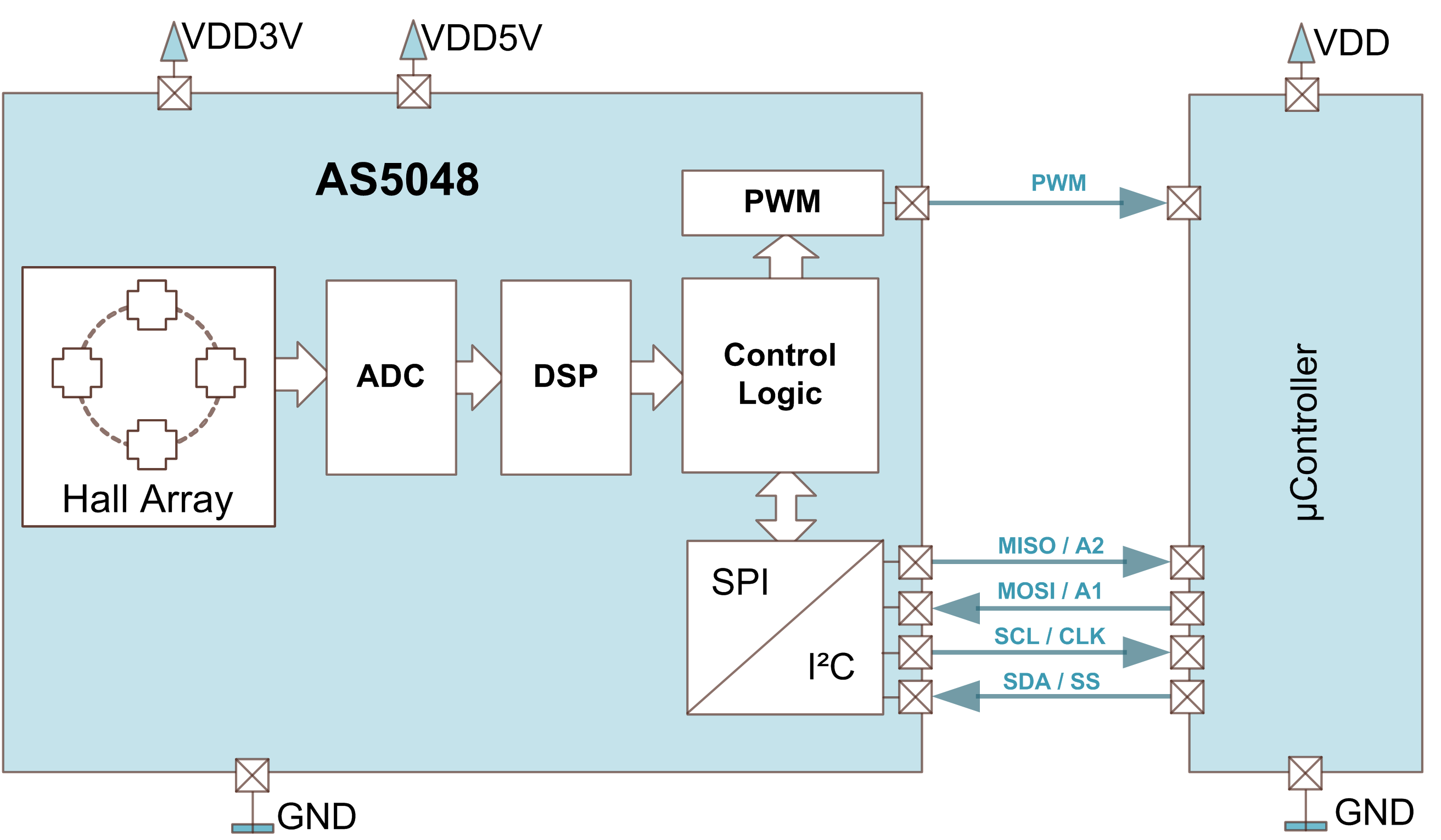

AS5048提供PWM輸出以及SPI或I2C接口，為微控制器提供絕對角度測量。在進行機械設計時無須考慮芯片初始零位和它 所使用磁鐵磁極的精確配對，取而代之的方案是：零位早在組裝時通過簡單的SPI或I2C命令（無需特殊的編程設備）即可編程進AS5048內部的存儲器。

AS5048也具有非常高的工作容差，包括芯片和配對磁體之間中心位置偏差、芯片和配對磁體之間氣隙的偏差以及溫度在-40°C 至+ 150°C之間的變化。

AS5048磁性旋轉編碼器與奧地利微電子之前的磁性旋轉編碼器產品相比能提供更精確的測量。其14位的測量模擬前端提供低至0.0219度的測量分辨率。通過微控制器進行線性化和平均化處理，能實現精確到0.05度的角度測量。

新AS5048也選用了奧地利微電子在奧地利格拉茨晶圓廠開發的可生產高靈敏度模擬電路的專利生產工藝。新品的高靈敏度意味著它能在低至30mT的弱磁場中可靠運作，從而可以使用低成本的磁體，比如鐵氧體。

與奧地利微電子現有的磁性編碼器一樣，由于采用了獨特的集成霍爾傳感器和信號處理電路，這款器件能有效地排除離散磁場的干擾。這使得AS5048非常適合應用在電力和磁性噪聲較大的工業和醫療環境中。

產品所含的內部電壓調壓器使AS5048能在3.3伏或5伏電壓下運作。產品采用14-pin TSSOP封裝。多個器件可以以 菊鏈的方式串接在一起使用。

奧地利微電子市場部經理Alfred Binder表示：“奧地利微電子是磁性編碼器的長期優質供應商，為成千上萬的客戶提供該類產品。客戶對我們現有產品的反饋幫助我們推出了AS5048這一備受歡迎的新品。正如奧地利微電子所有的磁性編碼器一樣，新品精確、可靠，易于組裝進終端產品中，也更便于應用于基于單片機的設計。”
