產品特性：

• 集成引腳控制型終端電阻器
• 擁有高 ESD 防護能力
• 4 個 RS232 和兩個 RS485 收發器
• 采用 38 引腳 5mm x 7mm QFN 封裝

適用范圍：

• 可利用軟件選擇的多協議接口端口安保攝像機、電纜直放站和協議轉換器等

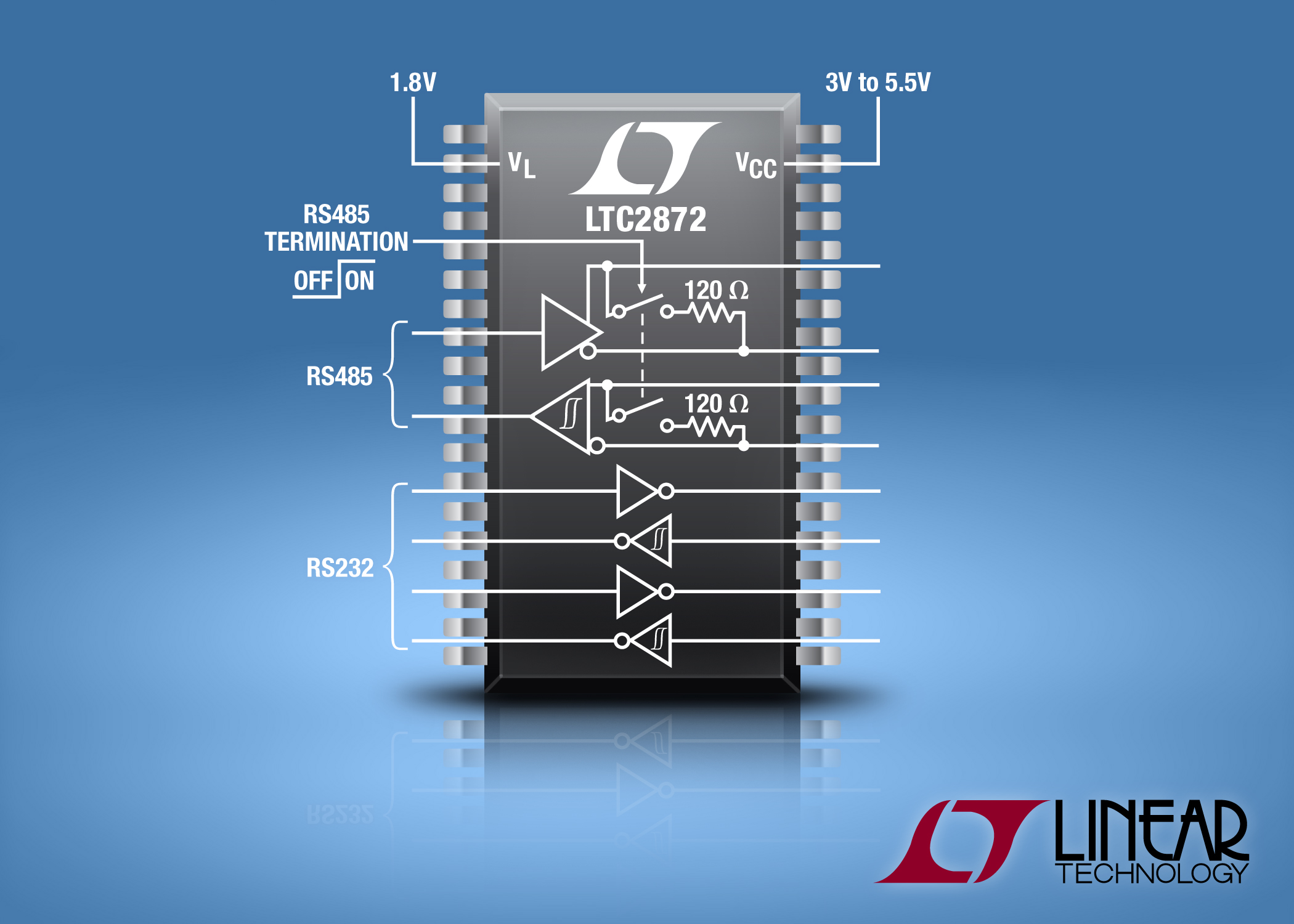

凌力爾特公司 (Linear Technology Corporation) 推出適用于 3.3V 和 5V 系統并具可通斷集成型終端的多協議收發器 LTC2872。RS485 系統需要在通信總線的末端上布設一個終端電阻器，以最大限度地減少信號反射。LTC2872 集成了引腳控制型終端電阻器以簡化接口重新配置，從而免除了外部電阻器和控制繼電器。終端電阻器在啟用時可自動接通或斷開，以與收發器所選擇的協議 (RS232 或 RS485)  相匹配。該器件還擁有高 ESD 防護能力：在收發器總線引腳上可達 ±16kV HBM (在斷電或運作時)。LTC2872 可配置為采用共用 I/O 線路的 4 個 RS232 單端收發器或 2 個 RS485 差分收發器，或者此二者的組合，從而減少了多協議網絡的組件數目，并提供運行中的可配置性。

LTC2872 適合于眾多的應用，包括可利用軟件選擇的多協議接口端口、銷售點終端、安保攝像機、電纜直放站和協議轉換器等。一個任選的 1.7V 至 5.5V 邏輯電源可實現傳統的數字接口，而一個集成型 DC/DC 升壓轉換器則免除了增設多個電源 (用于驅動 RS232 電平) 的需要。驅動器和接收器單獨停用并將其置于一種高阻抗狀態，低功率停機模式中的電流消耗僅為 9µA。除了自動終端選擇功能之外，LTC2872 還提供了半雙工和全雙工 RS485 切換操作能力以及一種邏輯環回模式，該模式負責將驅動器輸入引導至接收器輸出以進行診斷性的自測試與調試。該器件的其他保護性措施包括：在所有引腳上均提供了 ±4kV 或更高的 ESD 保護能力、熱停機保護和一個用于浮置、短路或端接輸入的全故障保險型 RS485 接收器，這免除了增設外部網絡偏置電阻器和 UART 閉鎖的需要。

LTC2872 采用 38 引腳 5mm x 7mm QFN 封裝，已開始按生產量供貨。千片批購價為每片 6.45 美元。

性能概要：LTC2872

• 4 個 RS232 和兩個 RS485 收發器
• 3V 至 5.5V 電源電壓范圍
• 20Mbps RS485 和 500kbps RS232
• 可自動選擇集成型 RS485 (120Ω) 和 RS232 (5kΩ) 終端電阻器
• 半雙工 / 全雙工 RS485 切換
• 邏輯環路返回模式
• 高 ESD：在 I/O 總線上為 ±16kV
• 1.7V 至 5.5V 邏輯接口
• 支持多達 256 個 RS485 節點
• RS485 接收器全面的故障保險功能消除了 UART 閉鎖
• 采用 38 引線 5mm x 7mm QFN 封裝
