DIGITIMES Research:TSV 3D IC面臨諸多挑戰

發布時間:2012-02-22

機遇與挑戰:

  • TSV 3D IC技術發展速度相當緩慢
  • TSV 3D IC面臨諸多挑戰
  • 2016年將完成多種半導體異質整合水平


TSV 3D IC技術雖早于2002年由IBM所提出,然而,在前后段IC制造技術水準皆尚未成熟情況下,TSV 3D IC技術發展速度可說是相當緩慢,DIGITIMES Research分析師柴煥欣分析,直至2007年東芝(Toshiba)將鏡頭與CMOS Image Sensor以TSV 3D IC技術加以堆棧推出體積更小的鏡頭模塊后,才正式揭開TSV 3D IC實用化的序幕。

于此同時,全球主要芯片制造商制程技術先后跨入奈米級制程后,各廠商亦警覺到除微縮制程技術將面臨物理極限的挑戰外,研發時間與研發成本亦將隨制程技術的進步而上揚,因此,包括IBM、三星電子(Samsung Electronics)、臺積電(TSMC)、英特爾(Intel)、爾必達(Elpida)等芯片制造商皆先后投入TSV 3D IC技術研發。

至2011年第4季,三星與爾必達分別推出采TSV 3D IC同質整合技術高容量DRAM模塊產品,并已進入送樣階段,臺積電則以28奈米制程采半導體中介層(Interposer)2.5D技術為賽靈思(Xilinx)制作出新一代現場可程序邏輯門陣列(Field Programmable Gate Array;FBGA)產品。

然而,柴煥欣說明,各主要投入TSV 3D IC半導體大廠除面對晶圓薄型化、芯片堆棧、散熱處理等相關技術層面的問題外,隨TSV 3D IC技術持續演進并逐漸導入實際制造過程中,前段與后段IC制程皆出現更多隱藏于制造細節上的問題。

加上就整體產業鏈亦存在從材料、設計,乃至生產程序都尚未訂出共通標準,而晶圓代工業者與封裝測試業者亦無法于制程上成功銜接與匯整,都將是造成延誤TSV 3D IC技術發展與市場快速起飛重要原因。

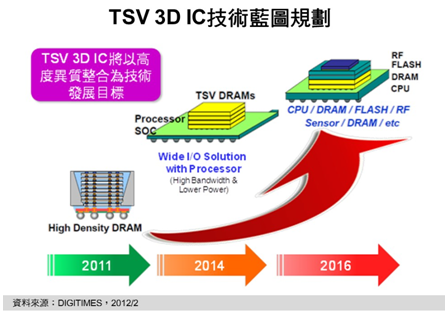

綜合各主要芯片制造商技術藍圖規畫,2011年TSV 3D IC是以同質整合的高容量DRAM產品為主,至2014年,除將以多顆DRAM堆棧外,尚會整合一顆中央處理器或應用處理器的異質整合產品。柴煥欣也預估,要至2016年,才有機會達到將DRAM、RF、NAND Flash、CPU等各種不同的半導體組件以TSV 3D IC技術整合于同1顆IC之中異質整合水平。
