- 在六個關鍵參數方面找到了最佳平衡點
- 具有行業最低的RDS (on)
- 同步降壓穩壓器、DC-DC轉換、穩壓器模塊和功率OR-ing

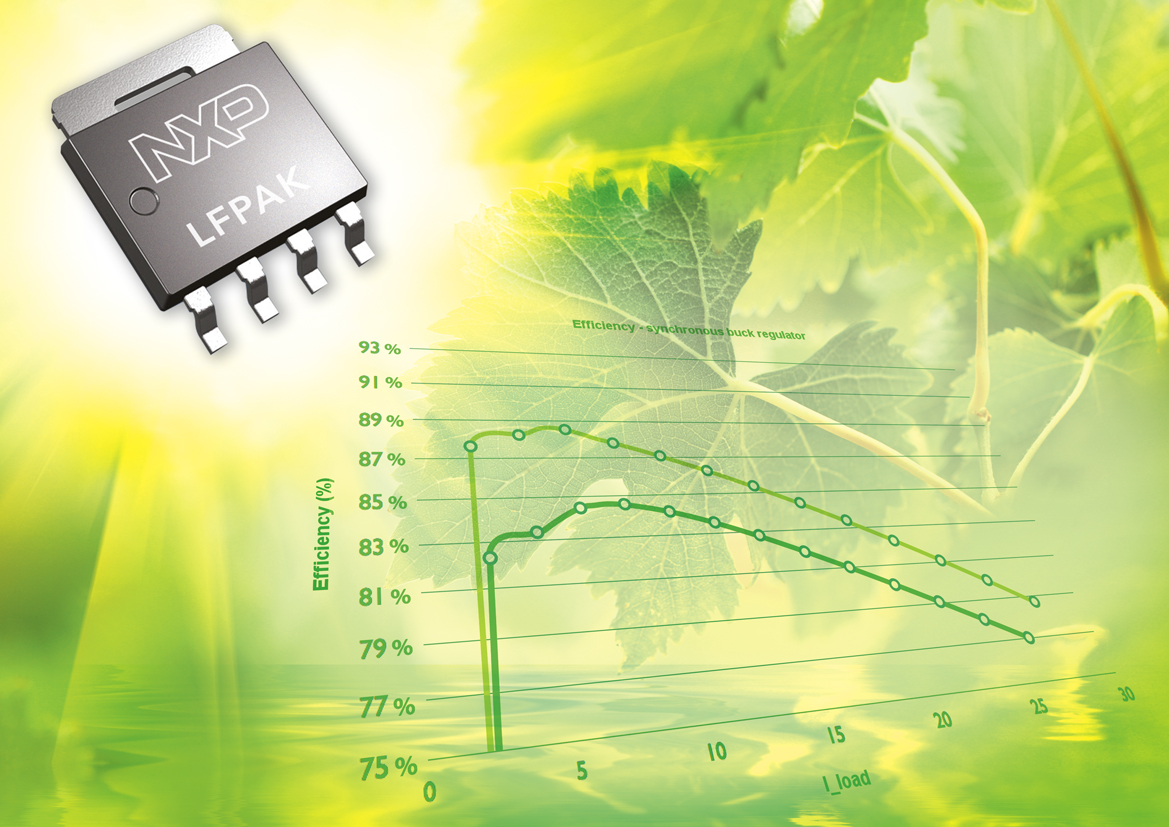

恩智浦半導體NXP Semiconductors N.V.近日宣布,其采用LFPAK封裝的NextPower系列25V和30V MOSFET將有15款新產品開始供貨。這些恩智浦功率MOSFET家族的最新成員在六個關鍵參數方面找到了最佳平衡點,并且具有行業最低的RDS (on) (25V和30V均為亞1 mΩ級),是高性能、高可靠性開關應用的理想之選。傳統方法主要著眼于降低RDS (on) 和Qg,而恩智浦NextPower則采用超結技術來優化低RDS (on)、低Qoss、低Qg(tot) 與Qgd之間的平衡,從而實現強大的開關性能,減少漏極輸出與源極引腳之間的損耗,同時提供卓越的SOA性能。此外,恩智浦LFPAK作為最堅固的Power-SO8封裝,尺寸緊湊,面積僅為5mm x 6mm,可在惡劣環境下提供出色的功率開關功能。
事實/要點:
恩智浦NextPower系列25V和30V MOSFET在以下六個參數方面性能表現優異:
- 低RDS (on) —— 擁有行業最低RDS(on)的Power-SO8封裝產品 —— 在SYNC FET或功率OR-ing應用下具有I2R損耗低、性能出色的特點
- 低Qoss,有利于減少漏極與源引腳之間的損耗,當輸出引腳上出現電壓變化時,還可減少輸出電容 (Coss) 中存儲的損耗能量
- 低Miller電荷 (Qgd),有利于減少開關損耗和高頻開關次數
- SOA性能可以極好地承受過載和故障條件
- 低柵極電荷 (Qg) 可以減少柵極驅動電路中的損耗
- 出色的額定結點溫度Tj(max),堅固型Power-SO8 LFPAK封裝則為條件惡劣且對可靠性要求較高的環境提供了保障
積極評價:
恩智浦半導體功率MOSFET部營銷經理Charles Limonard表示:“在25V和30V條件下實現行業最低的RDS (on),這只是其突出表現的一部分。最新NextPower器件的真正突破在于,我們還可以控制MOSFET行為的各個方面——超越導通電阻和柵極電荷——為開關應用帶來高性能、高可靠性和最大功效。”
型號:
NextPower 25V MOSFET:PSMN0R9-25YLC、PSMN1R1-25YLC、PSMN1R2-25YLC、PSMN1R7-25YLC、PSMN1R9-25YLC、PSMN2R2-25YLC、PSMN2R9-25YLC、PSMN3R2-25YLC、PSMN3R7-25YLC、PSMN4R0-25YLC
NextPower 30V MOSFET:PSMN1R0-30YLC、PSMN1R2-30YLC、PSMN1R5-30YLC、PSMN2R2-30YLC、PSMN2R6-30YLC、PSMN3R2-30YLC、PSMN3R7-30YLC、PSMN4R1-30YLC、PSMN4R5-30YLC
