WaveRunner HRO 6Zi:力科發布12位ADC的示波器用于測試測量

發布時間:2011-05-06 來源:力科

WaveRunner HRO 6Zi的產品特性:

  • 極其強大的串行數據分析能力
  • 操控和觀察信號的一種新方法
  • 更多的觸發功能,更快地隔離更多的問題
  • 第三方自定義工具
  • 具有歷史模式
  • 具有TriggerScan功能

WaveRunner HRO 6Zi的應用范圍:

  • 測試測量

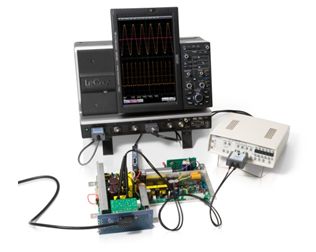

力科公司正式發布全球第一臺12位ADC的示波器,WaveRunner HRO 6Zi系列。WaveRunner HRO (High Resolution Oscilloscope)除了具有工業上最領先的12位模數轉換器(ADC),長存儲 256 Mpts/ch和卓越的DC精度指標外,還具有WaveRunner 6Zi系列本身具有的 強大的分析能力。工程師將不必再為小信號的測量精度問題而苦惱。

WaveRunner HRO示波器比傳統的8位ADC的示波器具有有更高分辨率和更高測量精度,這一顯著特點非常適合于醫療電子、汽車電子、電源和電子機械等市場一直以來對高精度測量的需要。 傳統的示波器由于只有8位ADC來離散化數據,對于需要同時觀察高電壓和小電壓的應用,測量精度是一個瓶頸。 12位ADC的結構具有更小噪聲和更高分辨率,帶來了更高的測量精度和更好的波形清晰度。從專業技術指標上來看,力科的WaveRunner HRO系列信噪比(SNR)高達55dB,DC垂直增益精度高達± 0.5%,比傳統的8位示波器的測量精度高4倍以上。

256Mpts/ch的長存儲器使得該示波器能在10MS/s采樣率下捕獲30秒的波形,在最高2GS/s采樣率下捕獲短一點時間。由于具有大范圍的垂直偏移和水平時基偏移調整范圍,使得該項性能得到進一步的增強,用戶可以更加自由的實現信號的垂直和水平方向的放大,從而更加容易的進行信號或者放大器的性能評估。

此外,WaveRunner HRO系列示波器提供了可旋轉的屏幕顯示方式,您可以根據需要清楚地在水平或垂直方向上觀察信號的細節。在使用混合信號選件測量36個數字通道信號波形時,在使用頻譜分析選件做頻域分析時,在使用解碼工具觀察解碼后的波形時,這個特點的優勢就更加突出了!

WaveRunner HRO作為終結者系列示波器的成員擁有豐富的工具包,這包括應用范圍廣泛的各種應用軟件包,先進的隔離異常信號的觸發能力,易于操控示波器的人機界面,豐富的探頭選件。而且在設計驗證,調試電路,定位嵌入式系統的問題等方面具有非??焖俚男阅堋?/p>

極其強大的串行數據分析能力
解決串行數據問題有時侯借助詳細的協議層信息作為分析問題的參考,WaveRunner HRO可以作為您這方面問題的專家。 僅是通過探頭或電纜與示波器的連接,示波器就可以對捕獲到的信號分析出協議層的信息觀察,調試和分析串行數據信號。解碼,觸發,測量/圖示化,物理層和協議層的同步和一致性測試等一系列工具組合在一起可以全面滿足嵌入式系統,軍事和航空電子,手機/消費電子等市場的測試需要。

操控和觀察信號的一種新方法
WaveRunenr HRO 6Zi具有力科公司今年2月率先采用的業內第一個可旋轉的顯示屏幕。通過啟動顯示屏左邊的按鈕并向上旋轉90度,示波器界面也會自動由風景模式進入肖像模式。 而且顯示屏還可以向前后傾斜以達到最佳顯示效果。 此外,操作面板上的“熱鍵功能區”提供了光標,解碼,WaveScan,歷史模式,LabNotebook和頻譜等方面的快捷操作按鈕。“快樂旋鈕”在“熱鍵功能區”的中間,可用于輕松對表格,放大后的波形進行操作,并可快速地歸檔和保存設置等。

更多的觸發功能,更快地隔離更多的問題
邊沿觸發和10種以上不同的SMART觸發方法,四級硬件CasCade觸發,測量觸發,智能硬件觸發掃描等這些標配的定位異常信號的能力組合在一起,能快速地定位出問題,使得您能快速地聚集于問題的根源。測量觸發提供了基于測量到的參數結果來隔離感興趣的事件的能力。此外,還有很多 種類豐富的串行觸發,如I2C,SPI,UART,RS-232, Audio (I2S, LJ, RJ, TDM, CAN, LIN, FlexRay, MIL-STD-1553, 8b/10b, USB2 ,等。

自定義工具
僅僅力科能完整地將第三方的程序無縫地和示波器的信號處理流集成在一起,使得您可以創建屬于您自己的測量參數、運算函數和操作界面,這種創建新算法的過程是完全在示波器的設置界面下完成的,而且測量和運算的結果是實時顯示在示波器上的。 這種開放的自定義環境可以支持的程序語言包括C/C++, MATLAB,Excel, Jscript (JAVA)和 VB等。

歷史模式
歷史模式下您可以在屏幕上回調出過去每次捕獲到的波形,再進行測量和分析,可以幫您快速定位出問題的根源。 示波器會一直自動地將歷史上捕獲到的波形保存到緩存中,您不需要特別操作來保存歷史上捕獲的波形,只需要點擊歷史模式按鈕來查看就可以了。

TriggerScan

TriggerScan 功能是基于高速硬件觸發能力并結合余輝顯示方式來捕獲您真正感興趣的信號一種創新方法,該方法捕獲特別罕見的異常信號的速度比其它方法快100倍以上。 傳統的快速刷新的方法對于捕獲信號速率低、異常信號出現概率高的信號是有意義的,但對于查找信號速率高、異常信號出現概率低的信號,傳統方法就無能為力,而TriggerScan的優勢就凸現了。

除了通常的波形分析工具,WaveRunner HRO6Zi系列還有其它一些特別的應用方案可以適合于串行數據的一致性測試、嵌入式系統設計、數字設計和汽車電子等領域。這些選件擴大了力標配的測量和分析能力的范圍,在測試需求變化時擴大了WaveRunner HRO 6Zi的應用范圍。
