產品特性：

• 導通電阻低至16m?
• 占位面積為2mm x 2mm

應用范圍：

• 便攜式設備中的負載開關

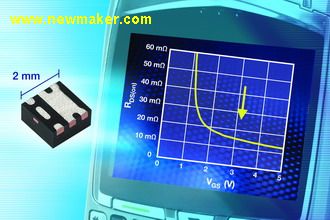

采用PowerPAK® SC-70封裝的器件的導通電阻低至 16m?，占位面積為2mm x 2mm

日前，Vishay Intertechnology, Inc宣布，推出新款8V P溝道TrenchFET® 功率MOSFET---SiA427DJ。新器件采用2mm x 2mm占位面積的熱增強型PowerPAK® SC-70封裝，具有迄今為止P溝道器件所能達到的最低導通電阻。

SiA427DJ在4.5V、1.8V、1.5V和1.2V下分別具有16m?、26m?、32m?和95m?的超低導通電阻。最接近的競爭器件是具有8V柵源電壓等級的20V P溝道功率MOSFET，在4.5V、1.8V和1.5V柵極驅動下的導通電阻分別為25.8mΩ、41.1m?和63.2mΩ，分別比SiA427DJ 高36%、37%和47%。與采用標準SC-70封裝的典型器件相比，在占用相同PCB面積的情況下，PowerPAK SC 70在相同環境條件下可處理的功率耗散多40%。

SiA427DJ所采用的超小尺寸PowerPAK SC-70封裝為小型手持式電子設備進行了優化。新器件可用做手機、智能手機、MP3播放器、數碼相機、電子書和平板電腦等便攜式設備中的負載開關。

對于這些設備而言，SiA427DJ更低的導通電阻意味著可實現更低的導通損耗，從而延長兩次充電之間的電池壽命。器件在1.2V下的低導通電阻非常適合低總線電壓。當電源線電壓波動時，使用1.2V電源總線的應用也能夠享受到MOSFET在1.5V和1.8V下低導通電阻的好處，讓SiA427DJ能夠發揮最佳的整體節能效果。

MOSFET經過了100%的Rg測試，符合IEC 61249-2-21的無鹵素規定和RoHS指令2002/95/EC。

新款SiA427DJ TrenchFET功率MOSFET現可提供樣品，并已實現量產，大宗訂貨的供貨周期為十二周到十四周。
