中心議題：

• 車身暖通空調((HVAC)的控制
• 通信和電源
• 直流電機驅動器

解決方案：

• 引擎管理解決方案
• 燃油噴射系統解決方案
• 安森美半導體車身及便利應用解決方案

隨著人們對汽車舒適性等方面要求的提高，車身電子控制和動力性的重要性日益突顯，越來越多的汽車開始裝備高性能的車身控制系統和先進的管理系統。這類系統的增加和升級為半導體器件的應用開辟了巨大的空間。

但是，面對環保和豐富消費者體驗的需求，以及汽車器件的最嚴格規范，制造商一方面要在產品的設計和制造等方面更加注重可靠性指標的認證，另一方面也要保證產品在提供更高性能的同時，符合環保節能方面的要求。本文將結合安森美半導體的汽車技術專長，談?wù)勂?chē)車身及動力系統解決方案所采用的各種器件。

先進的汽車工藝技術
汽車電子設備的增加使汽車的各個部分都無法避免寄生信號，甚至可能出現80 VV的峰值，汽車設計團隊必須考慮到這一點。用于汽車的模塊和組件需要能夠承受這種峰值并保證實現應有的功能。安森美半導體利用成熟的汽車技術能力，開發了一套專門的高電壓汽車電源技術，實現復雜的高電壓系統級芯片(SoC)解決方案，滿足最大電壓和數字門集成的要求。

同時，汽車中越來越多的電子含量對電磁兼容性的要求越來越高，汽車制造商也制定了相應的性能標準，旨在使車載網絡(IVN)應用擁有更高的抗ESD脈沖和抗EMI能力。安森美半導體利用創新的I3T50/I3T80技術提供最佳的一流器件，通過深溝槽隔離等工藝既實現了先進功能，又保證了可靠設計，降低了芯片上不同單元結構之間的干擾。

安森美半導體的一系列技術允許使用高達100V的電源，有利于元件的集成——包括嵌入式微處理器內核。安森美半導體的汽車ASIC和專用標準產品(ASSP)解決方案廣泛用于動力總成(包括環境溫度≥150℃的高溫應用)、安全、車身、儀表板、IVN、傳感器和驅動器應用。

安森美半導體是汽車MOSFET市場的主要供應商。除了平面MOSFET產品系列，該公司還提供40 V和60 V溝槽MOSFET。溝槽技術是為低Rds((on))開關應用優化的，與平面技術相比，更適用于線性操作模式。

安森美半導體車身及便利應用解決方案
車身電子及便利應用包括氣候控制、智能接線盒、前照燈調節與電源控制、雨刷和光傳感、后視鏡控制、座椅位置/加熱/冷卻、車門模塊、方向盤傳感器等。

這里以車身暖通空調((HVAC)的控制、通信和電源，以及直流電機驅動器為例介紹。

1. 車身HVAC的控制、通信和電源
HVAC包括多個子系統：其一是汽車加熱及通風系統，從外部管道吸入清新空氣進入車廂；進入的空氣可以通過連接引擎冷卻系統的小型發熱芯來加熱。其用途是提高乘客的舒適和安全度。其二是空調制冷系統，將車內熱量轉移到不斷循環的蒸發和冷凝的外部空氣中，降低空氣的溫度和濕度。其三是控制頭，即帶有用戶界面的ECU((電子控制單元)。

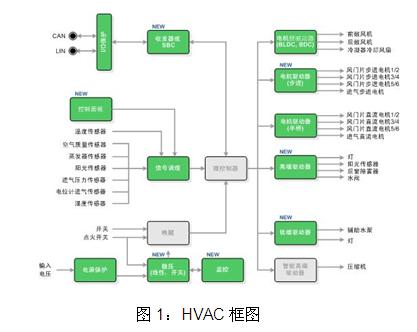

圖1是HVAC的框圖，圖中綠色的部分都會用到安森美半導體的各種器件。這些器件包括用于I/O保護的二極管和整流器；用于收發器或SBC的接口；用于電機預驅動器(BLDC、BDC)的IGBT/FET和MOSFET；用于步進電機驅動的負載/繼電器驅動器及接口；用于控制面板的雙極晶體管/數字晶體管(BRT)、接口、模擬開關、標準邏輯、多路轉換器；用于信號調理的放大器和比較器、運算放大器；用于高端驅動器的驅動器、負載/繼電器驅動器、IGBT/FET和MOSFET；用于電源保護的二極管和整流器、小信號開關二極管、齊納二極管、肖特基二極管；用于穩壓(線性、開關)的接口、直流-直流(DC-DC)控制器、轉換器和穩壓器、控制器、線性穩壓器；用于監控的DC-DC控制器、轉換器和穩壓器；以及用于低端驅動器的負載/繼電器驅動器、IGBT/FET和MOSFET。
[page]

2. 車身HVAC直流電機驅動器
目前，最流行的翼板執行器(flap actuator)是將位置信號反饋給微控制器的簡單的直流電機。為了控制直流電機的正向和反向，必須使用全橋配置的兩個高端功率級和兩個低端功率級。通常，這些驅動器集成了所需的功能，如過壓、過載和過溫保護。此外，SPI接口可以為微控制器提供診斷功能。

集成的脈沖計數技術結合額外的信號調節塊可以取代分立的位置電位計器。在脈沖計數應用中，該電路檢測直流電機的換向脈沖，并為每個檢測到的換向脈沖創建一個脈沖。通常這些脈沖要反饋到微控制器進行位置檢測和位置控制。安森美半導體為這類電路定制的ASIC已經投產。

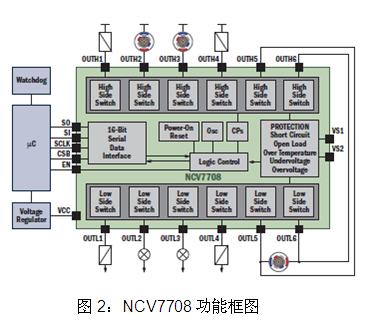

六路半橋式驅動器NCV7708就是一種靈活的單面高/低端驅動器。其六個高端和低端通道專門用于電機控制配置，如半橋或全橋。NCV7708可以通過一個16位SPI接口控制5個直流電機。該器件還可以控制繼電器或指示燈。圖2是該器件的功能框圖。

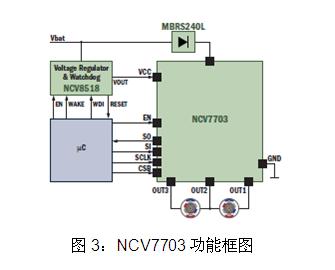

三路半橋驅動器NCV7703可以控制兩個直流電機。功率級的內部連接作為半橋使用，采用SO-14封裝的器件可有效減少引腳數量。圖3是該器件的框圖。

3. 用于車身HVAC的可配置電機、繼電器和LED驅動器

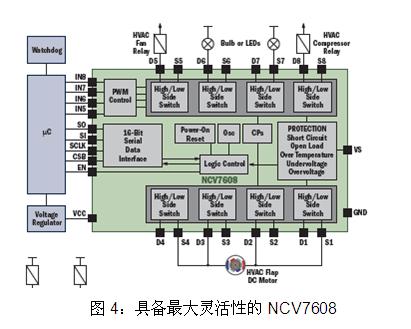

NCV7608具有最大的靈活性，可以驅動不同類型的電機及各種負載，如燈泡、發光二極管和繼電器。NCV7608有一個可防止LED發光的特殊診斷電流禁用位，以及標準的診斷功能。圖4是NCV7608的功能框圖。

該器件是一款8路可配置低端/高端驅動器，采用高密度SOIC-28W封裝，能夠在-40℃至+150℃的結溫下工作。NCV7608具有3.15 V至5.25 V的寬輸入電壓范圍，并具有8路完全獨立的輸出驅動器，能夠任意配置為高端、低端或半橋配置組合，為需要驅動大量負載的設計人員提供極靈活的方案。

該器件通過集成的標準串行外設接口執行所有輸出段的數字控制，這種功能還能獲取診斷故障信息。此外，4個通道能利用外部控制輸入引腳進行脈寬調制(PWM)控制。該器件在25℃時的典型導通阻抗(RDSON)僅為1.2 Ω，能大幅延長電池使用時間。

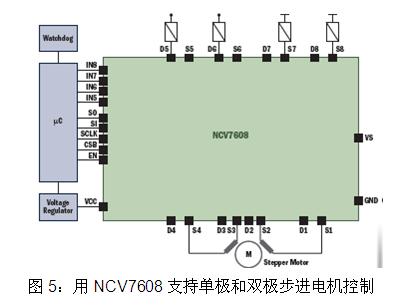

規范完備的NCV7608還提供正/負瞬態保護、過流保護及過溫保護功能。其集成鉗位電路(在高端及低端工作模式下)確保過溫保護及欠壓鎖定。利用NCV7608可以支持單極和雙極步進電機控制，如圖5所示。

[page]
安森美半導體動力系統解決方案
動力總成包括傳輸控制和位置檢測、引擎控制、油門控制、油位檢測、空氣流量監測、氣門控制、燃油噴射控制等。這里介紹的是安森美半導體的引擎管理和燃油噴射系統解決方案。

1. 引擎管理解決方案
安森美半導體為汽油引擎、雙燃料/彈性燃料(bi/flexfuel)和柴油引擎開發了各種定制和標準產品，范圍覆蓋從點火控制的供氣和供油到排氣后處理子系統的眾多應用。這些產品組合包括：電感式角度傳感器接口、壓力傳感器接口、爆震和輪速檢測電路、油/尿素流(urea-flow)和氣流接口、車載網絡組件、油門執行器驅動器和前置驅動器、電磁和壓電燃料噴射系統、火花點火、風機、泵和液壓控制。圖6是汽油引擎管理系統的框圖。此外，安森美半導體還提供柴油引擎管理系統，以滿足柴油引擎在歐洲和北美地區持續增加的需求。

2. 燃油噴射系統解決方案
燃油噴射系統用來測量每個氣缸的燃料數量和時序。完全集成的多點(MPI)汽油引擎管理系統仍然是目前最流行的解決方案。為滿足強勁增長的汽油直噴(GDI)系統的新需求，安森美半導體還推出了動力總成方案，涵蓋了傳輸控制和位置檢測、引擎控制、油門控制、油位傳感器、空氣流量監測、氣門控制、燃油噴射控制等應用。

半導體器件有助于通過引擎的控制、檢測和驅動來提高效率。精心控制的關鍵部件(如噴油器和氣門)可達到最高效率。為了提高控制能力，需要對燃燒室壓力進行實時測量和處理，可減少汽油引擎30％的燃料消耗。

總結
除了用于車身和動力系統，安森美半導體采用先進汽車工藝技術的各種汽車應用產品，還可以用于汽車電子的其他部分，以實現優異的性能。這些器件包括：集成了關鍵系統元件的系統級芯片可提高系統可靠性，降低能耗，節省電路板空間；極低靜態電流和寬線性穩壓能力的線性穩壓器具備短路保護和過溫保護；采用自保護MOSFET的集成電路可取代繼電器和保險絲驅動電磁線圈和燈；消除反向恢復振蕩的高壓整流器可提供低正向壓降，提高效率；有瞬態電壓保護功能的高可靠電子模塊可實現I/O和傳感器、負載突降、網絡數據線和負載開關等保護。此外，安森美半導體還提供各種汽車級運算放大器和比較器、可靠的電機和機電繼電器驅動集成電路及插座、采用標準CMOS/低電壓CMOS工藝的穩固的標準邏輯系列。

所有這些集成電路和分立器件均符合汽車可靠性和溫度等規范和環保要求，同時可以滿足人們對汽車舒適性等方面越來越高的要求。
