CAT3661:安森美半導體低功率LED驅動器適合便攜產品背光

發布時間:2010-09-21 來源:維庫電子市場

產品特性:

  • 外形小、長電池使用時間
  • 集成故障保護和故障診斷
  • 低噪聲輸入紋波和恒定開關頻率
  • 支持2.0 V至5.5 V的寬范圍輸入電壓

應用范圍:

  • 低功率液晶顯示屏(LCD)背光
  • 寬廣范圍便攜手持設備背光

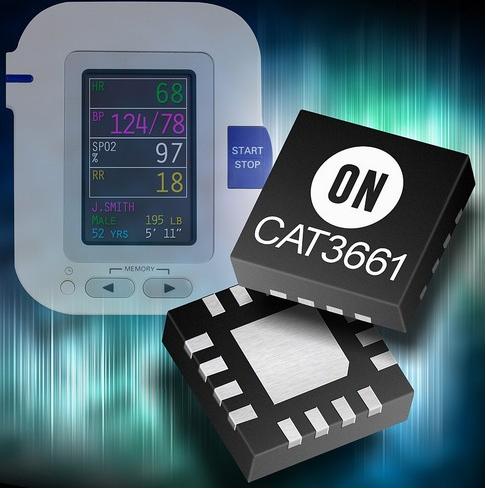

應用于綠色電子產品的首要高性能、高能效硅方案供應商安森美半導體(ON Semiconductor)推出CAT3661 新的單通道Quad-Mode LED 驅動器 ,用于超低功率LED應用,如便攜手持醫療設備。

安森美半導體LED電源產品總監Anthony Russel說:“ 對于便攜電子設備設計人員來說,高能效和小尺寸通常是最優先考慮的因素。CAT3661低功率Quad-Mode LED驅動器利用專利技術,充分體現這些要求,配合客戶結合小外形因數和長電池使用時間的考量,推出符合終端用戶需求的新的電池供電產品設計。”

CAT3661使用專利架構,集成故障保護和故障診斷,能夠以達5 mA的電流驅動單個LED背光。軟啟動限流和短路保護使這新器件非常適合用于鈕扣電池供電的設備。典型應用包括低功率液晶顯示屏(LCD)背光和包括醫療設備在內的寬廣范圍便攜手持設備背光。

CAT3661采用僅3 mm x 3 mm x 0.8 mm(高)的TQFN-16封裝,為應對可用電路板空間受限新設計的工程師提供有用的解決方案。這新器件提供低噪聲輸入紋波和恒定開關頻率,能夠使用小尺寸外部陶瓷電容,因而進一步節省空間及系統總成本。四模電荷泵支持2.0 V至5.5 V的寬范圍輸入電壓,還令CAT3661提供高達92%的峰值能效水平,比傳統高能效1.5x三模電荷泵高出達10%。這器件滿載時在所有工作模式下的典型靜態電流僅為150 μA,具備零電流關閉,促進降低能耗,確保將應用的電池使用時間延至最長。

封裝和價格

CAT3661采用無鉛TQFN-16封裝,每批量10,000片的單價為0.86美元。
