- 以太網雷擊保護的必要
- RClamp2504N/3304N在電腦上的保護應用
- 對以太網物理層進行保護
- 提供線對線的保護
以太網是廣泛用于訪問和城域網絡基礎設施。這些接口通常必須符合GR1089雷擊浪涌測試。為了防止雷電浪涌，低鉗位電壓是必須的.
新一代的物理層更敏感雷擊。為了防止雷電浪涌，(如GR1089,IEC61000-4-5,K.20/21)和ESD事件，低鉗位電壓的設備是必要的。
新一代的物理層更敏感雷擊。給千兆以太網保護我們開發的解決保護方案是給最敏感的PHY。
Semtech公司的RClamp3304N/2504N采用Semtech的專有的保護技術EPD。EPD提供大量減少漏電流和電容對硅雪崩低對峙電壓二極管工藝。
它們還配有一個2.5伏特和3.3伏特的真正卓越的保護工作電壓。
這兩個產品已被應用到桌面(個RJ45)成功。
2.RClamp2504N/3304N在電腦上的保護應用
I.IEC61000-4-5雷擊規格:
Note:1)開路電壓波形是10*700us
2)短路電流波形是5*310us
II.解決方案:
為了選擇一個強大的千兆以太網應用防雷解決方案，這個方案將用于千兆以太網的RJ-45連接器里，因此，只有保護元件的數量限制，因此，Semtech公司已提供下列解決方案：
兩個RClamp2504N/3304Ns放置在物理層芯片這邊,下列是原理圖:
[page]Semtech公司RClamp2504N/3304N被作為推薦的保護配置，是因?yàn)樗峁┝薚VS的最低工作電壓為2.5V或3.3V。低工作電壓可以快速的瞬態響應時間，使低鉗位保護電壓敏感的物理層芯片。
此外，該解決方案只提供線對線的保護。線對地的保護需要特殊的RJ45連接器和好的PCB設計.
III.測試結果總結
•線對線測試結果

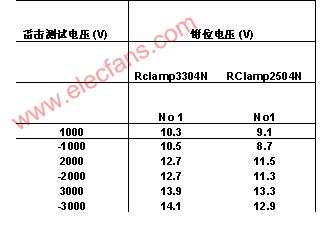

測試數據:
基本上，當測試電壓在+/-3KV時,鉗位電壓低于15V，我們可以看到2504N好于3304N
•線對地測試結果:

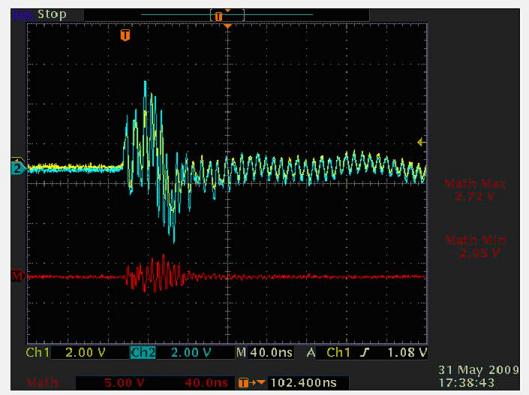

基本上，由于客戶有好的連接器結構和PCB設計，當雷擊發生時,它能通過結構和PCB設計釋放，從這個+6KV雷擊測試結果看,我們發現波形看起來像振鈴，在PHY端鉗位電壓非常低,這說明大部分雷擊能量已被釋放,這時能很好的保護PHY芯片。
Semtech公司的RClamp2504N/3304N已被成功地應用在電腦的RJ45連接器里，它具有較低的鉗位電壓,電容和工作電壓，這樣可以保護一些敏感的物理層的芯片。該解決方案將非常好，成本低，加上好的RJ45連接器結構和PCB設計給線對地保護。
