產品特性：

• 770mm× 760mm×695mm（寬x高x深）
• 具有圓極化的測試天線
• 優秀的屏蔽效能
• 上方和下方帶有屏蔽小方艙

應用范圍：

• 射頻輻射測量

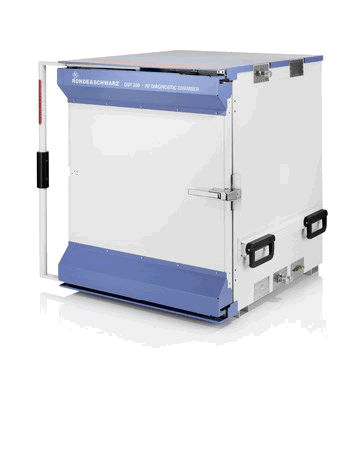

緊湊型的射頻診斷暗室R＆S DST200，讓移動電話等無線設備的研發人員能在工作臺上實現射頻輻射測量。此臺式暗室模擬能近似自由空間的測試條件，并配有專為此暗室設計的700 MHz到6 GHz的寬帶天線。用戶可以測量自我干擾（減敏）或輻射發射，執行共存測試以及在研發過程中驗證天線的輻射方向圖。因此，設計者們無需再為等待大型EMC試驗室而浪費大量寶貴的時間。

今天的智能手機將各種復雜技術整合到盡可能小的體積。不幸的是，如此接近的空間距離會導致自我干擾，例如，通過無線局域網和藍牙模塊以及攝像頭，顯示器或內部晶振。干擾會降低接收機的靈敏度，這反過來又將導致處于蜂窩小區邊緣的電話中斷或掉話。新的R&S DST200射頻診斷暗室能幫助智能手機的研發人員在研發早期階段就對他們的產品進行測試和優化，減少自我干擾到最佳水平。

緊湊型射頻診斷暗室的尺寸為770mm× 760mm×695mm（寬x高x深），它可以直接放置在實驗室中的工作臺上。由于研發人員在設計階段就可以方便地對新產品進行反復的測試，因而項目的進展情況不再受限于大型EMC試驗室分配的時間，那通常需要提前很早進行預訂。只有最后的認證測試必須在大型試驗室進行，到時設備一次性通過的成功率也很高了。緊湊的R&S DST200射頻診斷暗室讓研發部門的運作更加靈活，使用測試工具和測試環境比以往任何時候都更加有效。

R&S DST200暗室頂部有一個圓極化的測試天線，頻率覆蓋700 MHz到6 GHz。該暗室在覆蓋受試設備整個體積中就有良好的場均勻性，這一點確保了測試結果的重復性。即使是被測設備發生輕微移動仍能保持測試結果的穩定；如果是采用傳統的屏蔽室加上耦合天線，結果會發生明顯變化。

該暗室的屏蔽效能超過110分貝，可以對GPS接收機進行輸入電平低于-160 dBm的靈敏度測試。要達到如此優秀的屏蔽效能，羅德與施瓦茨開發出一種新型鎖定機構的門。這個鎖定機構，正在申請專利，只需較低的受力就可達到很高的屏蔽效能，同時也保護了射頻襯墊。

此外，還提供一個三維定位裝置的選件。用戶可以任意移動被測設備到所需的位置（相對于測試天線），也可以結合采用旋轉裝置進行定位。此三維定位裝置可使被測設備圍繞兩個正交軸分別進行旋轉（帶轉角刻度）。由于其開放式的結構，可以直接接觸到被測設備的鍵盤。

R&S DST200的另一大特色是，暗室上方和下方還帶有屏蔽小方艙。它們了提供額外的空間位置，用來放置如前置放大器，射頻濾波器或射頻饋通濾波器。用戶可以按照他們自己的要求調整測試設置而不影響暗室的場均勻性。

R&S DST200射頻診斷暗室現已正式上市。
