探頭是如何加重電路負載的

發布時間:2010-07-02

中心議題:
  • 探頭加重電路負載的原因和解決方案
解決方案:
  • 被測數字信號的轉換頻率
  • 被測電路在轉折頻率點的源端阻抗
  • 示波器探頭在轉折頻率點的輸入阻抗

示波器探頭的使用往往會改變被測電路的工作狀態。的確,我們都磁到過這樣的情形:當用探頭測試電路時,電路工作正常,而一旦將探頭移開,電路的功能就會紊亂。這是一種常見的現象,也正是我們要討論的由示波器探頭引起的電路負載效應問題。

當探頭使電路的負載過重時,預期波形會如何變化呢?電路特性的變化主要由以下三個因素決定:
  • 被測數字信號的轉換頻率
  • 被測電路在轉折頻率點的源端阻抗
  • 示波器探頭在轉折頻率點的輸入阻抗

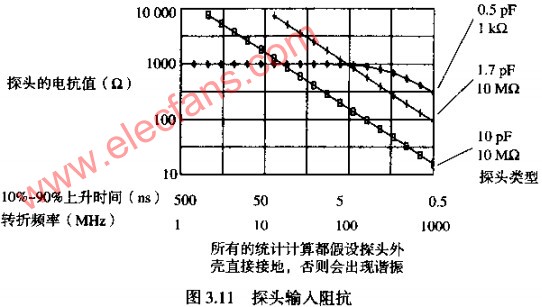

我們姑且認為典型的數字信號源端阻抗范圍從10歐到75歐,現在只需要研究示波器探頭與頻率的關系特性。圖3.11顯示了3種典型示波器探頭的輸入阻抗。

1、0.5PF,1KΩ輸入阻抗的10倍無源探頭。

2、1.7PF,10MΩ輸入阻抗的10儕FET有源輸入探頭。

3、10PF,10MΩ輸入阻抗的10倍無源探頭。

參見圖3.11,在我們關注的上升時間范圍內,探頭的并聯電容越高,阻抗會越低。在高頻時,只有并聯電容比較重要。


如果我們想讓探頭對被測電路的影響不大于10%,探頭的阻抗應該至少110倍被測電路的源端阻抗。對于任何上升時間小于5NS的場合,10PF的探頭都無法滿足要求。
[page]
例:探頭加載

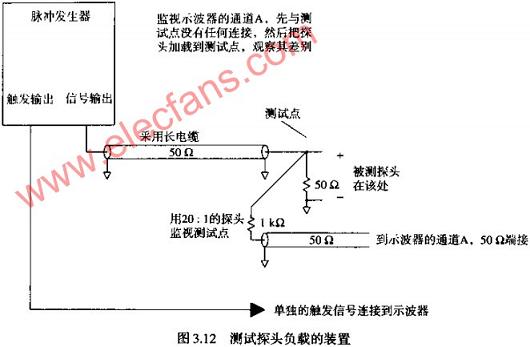

參見圖3.12,我們通過一個50歐阻抗的長傳輸線,將信號源連接到一個50歐的端接器在端接位置連接一個感應探頭,該探頭由一個1KΩ的電阻和一條5Ω阻抗的RG-174短同軸電纜組成。這個感應同軸電纜的另一端接到一臺高速采樣示波器的50Ω端接的輸入端上。


現在我們可以將不同負載的示波器探頭接到測試點上,觀察它們對電路的影響。

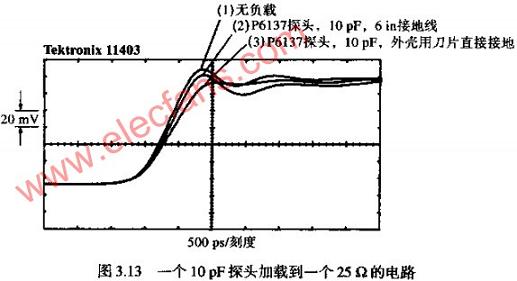

圖3.13展示了一個TEKTRONIXP6137探頭連接到測試點時的情形。P6137是一個10倍衰減,10PF的100MΩ類型探頭,應探頭連接到400MHZ的便攜式示波器。第一個波形是沒有加載探頭時的記錄結果;第二個波形是加載了帶有6IN長接地線探頭時記錄的結果;第三個波形是將裸探頭的尖端觸點直接接觸測試點A,探頭外殼用刀片直接接地時得到的結果。


第一個波形的上升時間最好,為600PS,并伴有中等程度的振鈴。第二個波形則在上升時間上有所劣化,并在最初的上升沿后有較大下沖。第一個波形也有波動,但波動保持在漸近線上下半個刻度的范圍之內。最后一個波形的上升時間顯示為800PS,而且波動很小。

讓我們來計算預期的上升時間劣化,然后與這些實驗結果進行比較。

如第三個波形所示,當連接的串聯電感很小時,探頭等效于一個簡單的電容負載。圖3.12所示的測試點等效信號源端阻抗為25歐,當耦合到10PF的容性負載時,其RC上升時間是:

這個值正好對應了800PS的測量結果,達到了我們預期的精確程度。

當探頭負載使信號上升時間增加了200PS時,信號的延遲僅增加了100PS,這是因?yàn)榇蠖鄶?shù)門電路的轉換時間是在上升沿的中部,而不是10%或90%點的位置。
