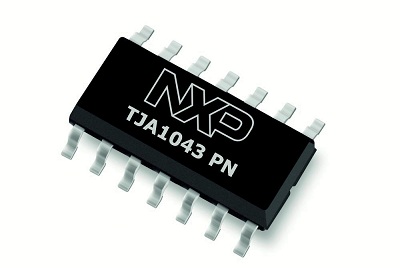

TJA1043:恩智浦發布了具有更高EMC及ESD性能的HS-CAN收發器產品

發布時間:2010-05-11 來源:電子元件技術網

TJA1043產品特性:
  • 具有故障安全、網絡診斷以及喚醒源識別功能
  • 為汽車制造商提供了控制電氣負載的解決方案
  • 具有很好的電磁干擾耐受能力(EMI)和一流的ESD防護
應用范圍:
  • 汽車電子

恩智浦半導體今天推出了新一代的高速CAN總線收發器-TJA1043,它在電磁兼容(EMC)和靜電放電(ESD)性能上有顯著提高。TJA1043作為最先進的獨立HS-CAN收發器解決方案可以為整個節點提供電源控制。TJA1043是與主流汽車制造商及OEM廠商合作進行設計和開發的,具有故障安全、網絡診斷以及喚醒源識別功能。新的收發器擴展了恩智浦當前的產品陣容,它們包括被廣泛應用的TJA1040、TJA1050、TJA1041及不久前推出的TJA1042和TJA1051,這使汽車制造商在提升系統性能、質量和可靠性的同時降低了整個網絡的成本。

隨著當今汽車電子系統的復雜性日益增加,汽車工業面臨降低能耗的新挑戰?;谧钚碌钠嘜EM規范設計的TJA1043為汽車制造商提供了控制電氣負載的解決方案。它具有極低的電磁輻射,可以降低網絡振鈴并且可以在無扼流線圈時工作。TJA1043也可以具有很好的電磁干擾耐受能力(EMI)和一流的ESD防護。當電源關閉時,它具有極低的功耗類似于無源器件。這些特性的結合,可以確保車輛按照設計運行,不受預期的電磁環境影響。

“通過開發具有更強性能的新一代HS-CAN收發器,恩智浦支持更多的汽車電子應用。作為業界領先的汽車產品供應商,恩智浦承諾在保持系統低成本的同時,設計和開發更環保、更安全和更可靠的產品。經過15年車載網絡領域的開發,我們可以提供覆蓋重要汽車網絡標準的全面的收發器產品組合。”恩智浦半導體公司的高級總監和CAN/LIN收發器產品線總經理,Toni Versluijs說。

作為完善恩智浦的HPMS(高性能混合信號)策略的產品,TJA1043針對汽車工業中的高速(可達1 Mbit/s)CAN總線應用而設計。它是高速CAN收發器TJA1041A的升級產品。主要改進包括
  • 優化的EMC和ESD性能
  • 支持卡車應用的24V供電
  • 降低的靜態電流功耗
該收發器完全符合ISO 11898-2和ISO 11898-5標準,已經通過汽車電子委員會(AEC)標準Q100的認證,適合于汽車應用。該收發器芯片采用環保的RoHS兼容封裝,不包含任何鹵化阻燃劑(即所謂“深綠”環保產品)。

恩智浦擁有業界最廣泛的收發器產品陣容,具有30余種收發器產品,每周要向一百多家直接客戶供應數百萬個產品。如此廣泛的客戶基礎及大批量的生產實現了持續的供應,確保客戶受益于恩智浦提高生產率和質量的長期承諾。

特性

常規
  • 完全符合ISO 11898-2和ISO 1188-5標準
  • 適合12 V和24 V供電系統
  • 低電磁輻射(EME)和高電磁干擾耐受能力(EMI)
  • VIO輸入允許與3V或5V微處理器直接相連
  • 用于穩定隱性總線電平的SPLIT電壓輸出
  • 用于節點診斷和失效遏制的單純接受模式

低功耗管理
  • 待機和睡眠模式下僅需非常小的電流,支持本地和遠程喚醒
  • 支持本地、遠程和主機喚醒的同時具有關閉整個節點的功能
  • 喚醒源識別
  • 收發器在沒有VBAT時下會脫離總線(零負載)
  • 所有電源條件下的功能行為均可預測

保護和診斷(檢測和報錯)
  • 總線引腳具有高ESD保護能力
  • 在汽車應用環境下總線引腳和VBAT引腳具有瞬態保護
  • 具有診斷功能的發送數據(TXD)的超時
  • 具有診斷功能的發送數據(TXD)與接收數據(RXD)短路處理
  • 具有診斷功能的熱保護
  • VCC、VIO和VBAT引腳的欠壓檢測與恢復
  • 總線短路診斷
  • 總線鉗位
  • 冷啟動診斷(第一電池連接)
