- 智能家居系統特點
- 智能家居總體方案設計
隨著科技的發展及人們生活水平的不斷提高，居住環境的改善備受關注，家庭生活中每個成員的舒適、安全與便利的需求越來越受到開發商的重視。智能家居是以住宅為平臺，兼?zhèn)浣ㄖO(shè)備、網絡通信、信息家電和設備自動化，集系統、結構、服務、管理為一體的智能化控制系統，該系統可滿足并實現高效、舒適、安全、便利、環保的人文居住環境。
隨著家居智能化的快速興起，現代家居中的監視、對講、安防、管理及控制等更多地功能被集成應用，從而使得可視對講、家庭安防到家居的燈光、電器的智能控制，子系統越來越多、線路日趨復雜。在滿足不斷增長的功能需求的同時，提高系統的集成度，進一步提升系統的性價比，使安裝及維護工作更為簡單化，并能保證很好的靈活性，是現代家居智能化的發展趨勢。
“未來之家”家庭智能終端，它采用觸摸屏，集成了可視對講、訪客圖像拍照功能、更為強大的家庭安防、自動抄表功能，小區短信、物業報修等服務，適應了這一需求，系統特點：
- 功能更為完整、系統集成度更高
- 性價比優越
- 分布式控制總線使系統擴展靈活、故障分散
- 模塊化結構設計能滿足各類用戶的需求
- 語音提示使系統更具人性化
- 五種操作方式使操作更為簡單、快捷
- 控制線路簡單、施工成本低
智能家居DIY方案：

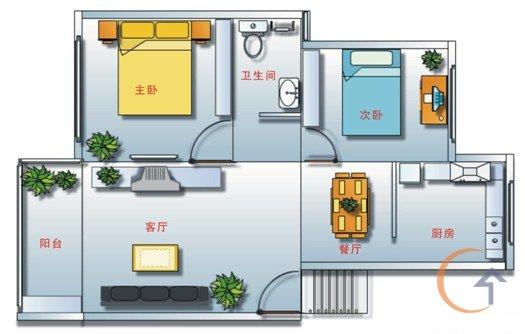

本項目為一套2室2廳，室內建筑格局為：客廳、餐廳、廚房、次臥、主臥、衛生間、陽臺，如圖1所示：
圖1
針對業主對智能家居控制系統的實際需求，我們的設計充分考慮了照明、家電、電動窗簾、娛樂控制的一體化的體驗，同時結合了家庭的安全性要求。該控制系統由系統終端主機、各種智能模塊、傳感設備、精密機械設備等組成。系統充分體系了以高科技打造舒適、安全、便捷的人居環境。系統原理圖如2所示：
[page]
總體方案設計：
1．入口走廊及客廳：
入口大門安裝1對門磁探測器，玄關處墻上安裝1臺彩色可視“未來之家”終端設備。
入口處安裝3個3鍵智能燈光控制模塊，分別控制走廊燈、客廳的電視墻射燈和吊頂燈調光和開/關客廳電動窗簾、陽臺燈。
客廳放置一個無線遙控器，可以實現對室內所有的燈光和家電進行控制。
在電視、空調等設備容易接收到紅外信號地方安裝1個紅外控制模塊，紅外模塊和被控家電無阻擋物。
客廳陽臺入口安裝1個紅外探測器用于探測非法闖入者從陽臺進入時，形成一道非法入侵報警防線?？蛷d沙發旁安裝1個緊急求救按鈕。
按鍵控制：
在出門前一鍵控制開關所有燈光、電器。
情景模式：一鍵控制客廳燈、走道燈及輔助燈光設備亮度100%、窗簾打開
無線控制：
在客廳可以運用遙控器遙控家里所有的燈光和家電設備：例如，你也可以坐在沙發上，動動手指頭，就可以輕松控制家里的燈光及控制各種場景。例如：影院模式：客廳燈光設備亮度調暗到30%。營造室內燈光舒適的氛圍。
“未來之家”智能終端控制
當你在離家出門前，在彩色可視智能終端上設置“離家布防”讓安防系統啟用進入到布防狀態，當主人離開房間布防延時結束后。家中所有的燈光和電器關閉、廚房機械手自動將煤氣閥門關閉，家中所有的感應探測設備進入到警戒狀態。
你可以在智能終端觸摸顯示屏菜單中點擊設備名稱來開啟燈光和電器。
定時控制模式：可以按照生活起居習慣設定智能系統的狀態。例：業主度假,每天一定時間規定區域燈按時開啟按時熄滅。同時也可打開衛生間和廚房排氣扇對室內空氣換氣。
電話遠程控制：在炎熱的夏季或瑟瑟的冬天，你可以通過電話進行遠程家電設備操作，在到家前提前將家中的空調打開。
感應探測器聯動燈光和家電控制：
夜間回家推開家門時，玄關燈會以漸亮的方式自動打開。
緊急情況下，例如安防系統探測到客廳紅外或大門門磁入侵信號時，該設備可以自動撥出6個不同號碼，然后按照預設的程序，通過發出報警或迅速開啟相應燈光及窗簾，對入侵者起到阻嚇的作用。
2、餐廳及廚房
餐廳安裝1個3鍵智能燈光控制模塊，控制餐廳燈具的調光和情景模式。
廚房安裝1個3鍵智能燈光控制模塊，控制廚房燈具和排風抽煙機。
廚房安裝1個智能插座模塊控制廚房家電。
廚房安裝1個煤氣探測器和1個機械手。
功能描述：
就餐時，可以通過遙控器上的情景鍵或在餐廳的3鍵模塊操作一個按鍵即可達到預先設定的就餐場景。
廚房3鍵開關按鈕可對廚房內的燈和排風扇、插座進行控制。
通過電話遠程打開廚房設備。例：電飯煲；
通過智能終端機設定的定時控制模式，按照系統設定的時間自動打開排風扇對廚房排風換氣。
如廚房煤氣泄漏達到一定濃度時，煤氣探測器感輸出報警信號，同時通過機械手自動將煤氣管道閥門關閉。
3、次臥
次臥室內門口和床頭各安裝1個3鍵智能燈光控制模塊，控制燈具的調光和開關、情景模式。
安裝1個緊急求救按鈕
功能描述：
就寢模式：按下床頭3鍵智能燈開關模塊上的“關”按鍵，所有燈光關閉。
起夜模式：半夜要夜起時，只要按一下床頭3鍵燈光模塊的一個按鈕，通往洗手間的全部燈光會柔和的亮起，既方便你的行動又不用擔心影響家人。
緊急情況下，按下緊急按鈕系統自動將報警信息輸入，并自動撥出6個不同號碼。
4、主臥
主臥室內門口和床頭各安裝1個3鍵智能燈光控制模塊，控制燈具的調光和開關、情景模式。
放置一個無線遙控器，可以實現對室內所有的燈光和家電進行控制。
安裝1個緊急求救按鈕
功能描述：
就寢模式：按下遙控器上的起夜模式鍵或按下床頭3鍵智能燈光模塊一個按鍵，所有燈光關閉。
起夜模式：當你半夜要夜起時，只要按一下遙控器上的“夜起”按鈕，那么
通往洗手間的燈光會柔和的亮起，你再也不用擔心影響你的家人休息了。
緊急情況下，按下緊急按鈕系統自動將報警信息輸出，并自動撥出6個不同號碼。
5、衛生間
安裝1個3鍵智能燈光控制模塊，控制燈具的燈光和排氣扇
安裝1個無線接收模塊，接收無線遙控器燈光電器控制指令。
功能描述：
衛生間3鍵開關按鈕可對衛生間內的燈和排風扇進行控制。
通過智能終端機設定的定時控制模式，按照系統設定的時間自動打開排風扇對衛生間的異味排風換氣。
三、燈光電器多控制方式組合：
1．按鍵控制：通過智能燈光控制模塊的按鍵和智能插座上的按鍵可控制相應的燈光電器。
2．智能終端控制：通過智能終端的觸摸屏可控制系統的各種燈光電器。
3．遙控器控制：通過遙控器可控制系統的各類燈光電器。
4．電話遠程控制：通過電話實現遠程燈光電器控制。若晚上家中無人時可通過電話打開家中的燈光電器，以使人有“家中有人”的感覺，具有隱性安防功能。
5．網絡控制：可通過互聯網進行控制（必須開通網絡業務）。
四、系統組成設備：
n“未來之家”智能終端：安防報警、家電控制、可視對講集成一體化機
